Cách chọn đầu kiểm tra áp suất thủy lực Dicsa theo ren M16x2, BSPP, BSPT và NPT

Chọn sai ren hoặc sai kiểu làm kín có thể khiến đầu kiểm tra không lắp được, rò dầu hoặc buộc phải dùng thêm đầu chuyển. Điểm dễ nhầm nhất là M16x2 thường chỉ giao tiếp với dây test, còn phía lắp vào hệ thống có thể là BSPP, BSPT, NPT hoặc ren metric khác. Vì vậy, không nên đặt hàng chỉ bằng câu “cho tôi một đầu test M16x2”.

Đầu kiểm tra áp suất, còn gọi là test point hoặc pressure test coupling, tạo một điểm truy cập có kiểm soát để nối đồng hồ đo với hệ thống thủy lực. Khi chọn đúng cấu hình, kỹ thuật viên có thể kiểm tra áp suất tại vị trí cần chẩn đoán mà không phải tháo đường ống chính.

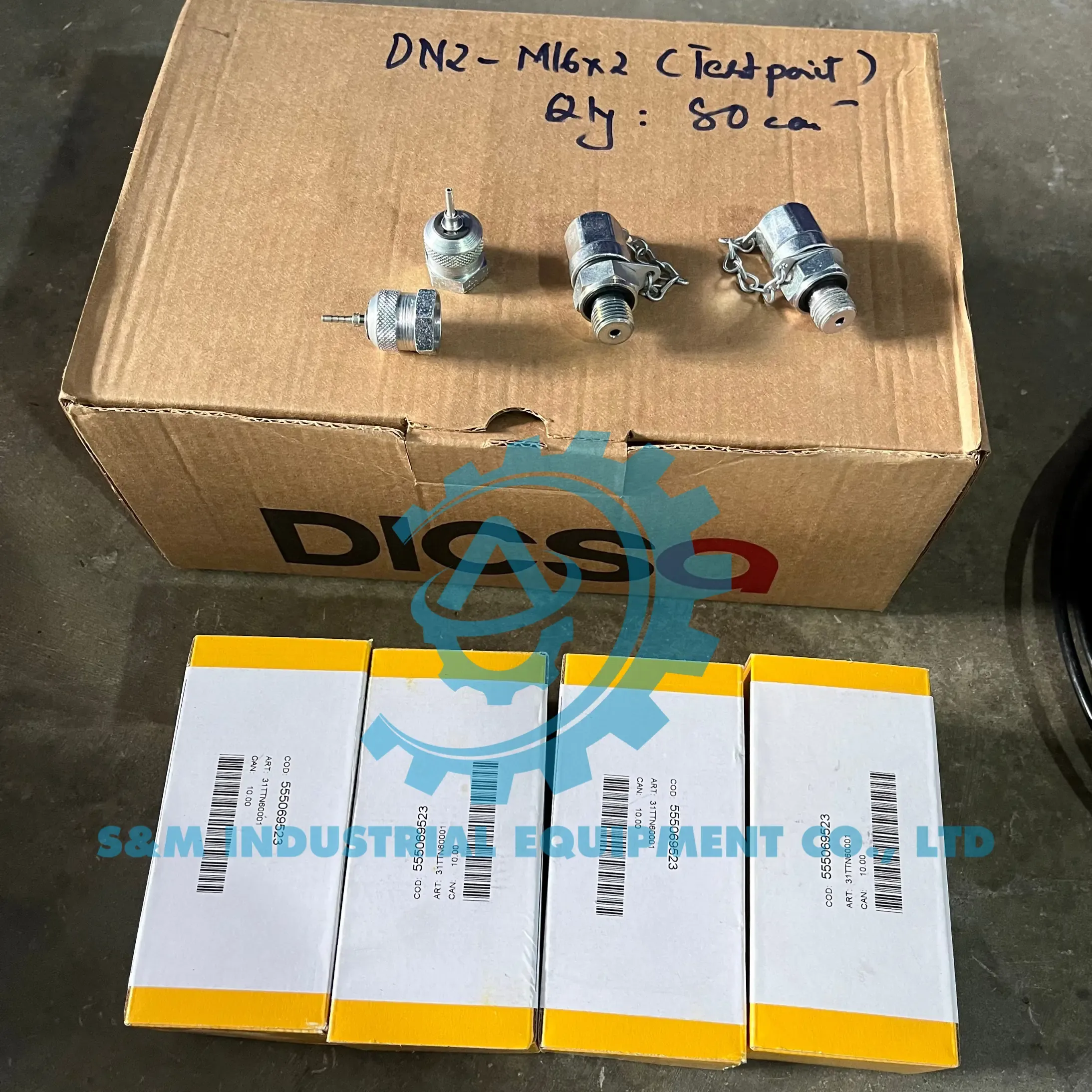

Đầu kiểm tra áp suất thủy lực là gì

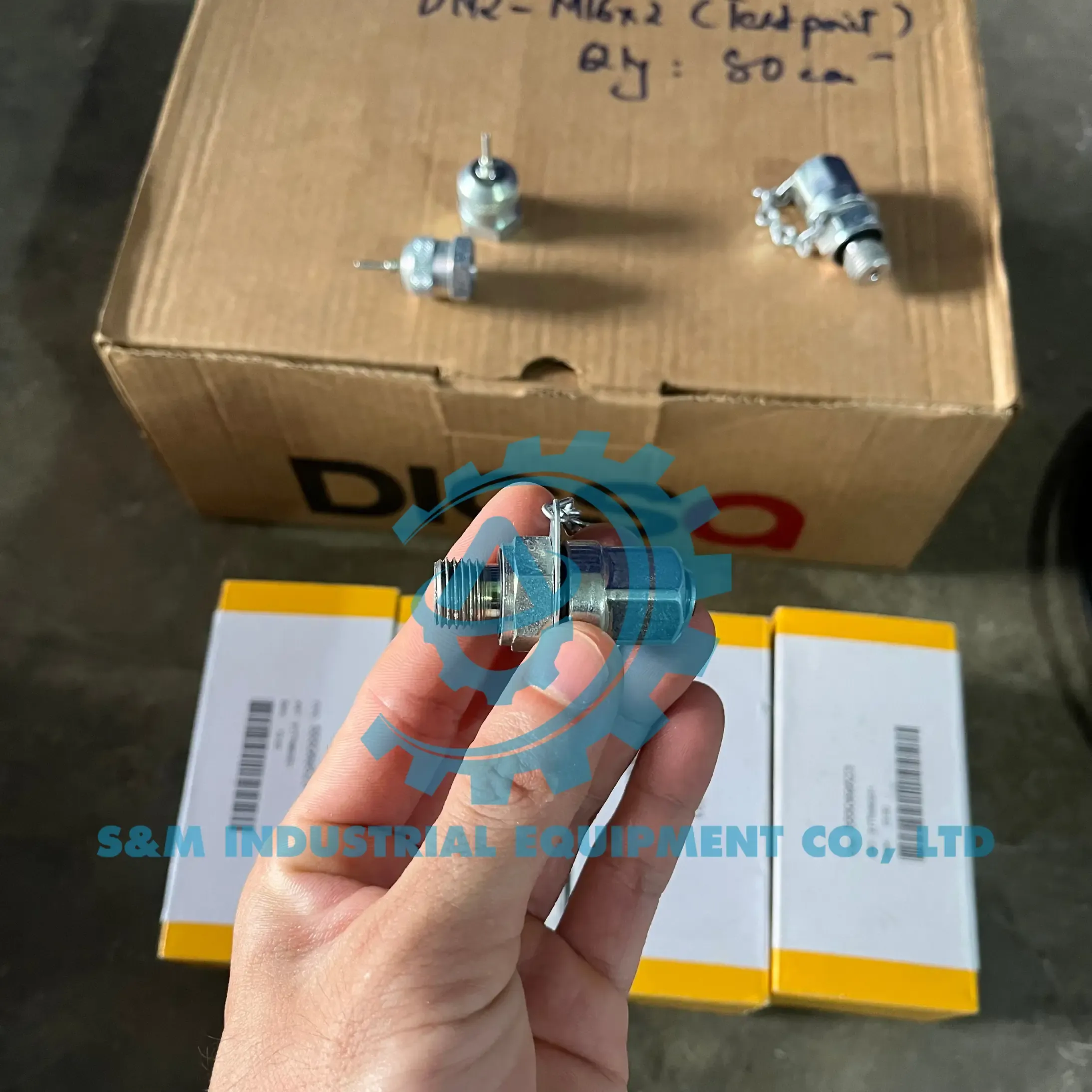

Một đầu test point thường có ba phần chức năng: ren hoặc cổng lắp vào hệ thống, cơ cấu van bên trong và đầu giao tiếp với dây kiểm tra. Khi chưa nối dây, van giữ cổng đo ở trạng thái đóng. Khi đầu dây phù hợp được kết nối, cơ cấu bên trong mở đường áp suất tới đồng hồ.

Thiết kế này hỗ trợ bảo trì và chẩn đoán nhanh, nhưng không thay thế quy trình an toàn. Chỉ kết nối khi thiết bị, test point và bộ dây được phép thao tác ở điều kiện đó. Không nới phần ren lắp vào hệ thống khi còn áp suất. Người thực hiện phải tuân thủ hướng dẫn của nhà sản xuất máy, sử dụng bảo hộ phù hợp và tránh đứng trực diện với điểm có khả năng phun dầu áp lực cao.

Một bộ kiểm tra áp suất đầy đủ gồm những gì

Một bộ đo lưu động thường gồm:

• Đầu kiểm tra áp suất lắp cố định trên đường dầu, block van hoặc thiết bị.
• Dây kiểm tra áp suất DN2 hoặc micro-hose, với hai đầu bấm đúng chuẩn.
• Đồng hồ có dải đo, kiểu chân và ren phù hợp.
• Đầu chuyển khi đồng hồ và dây không cùng chuẩn kết nối.

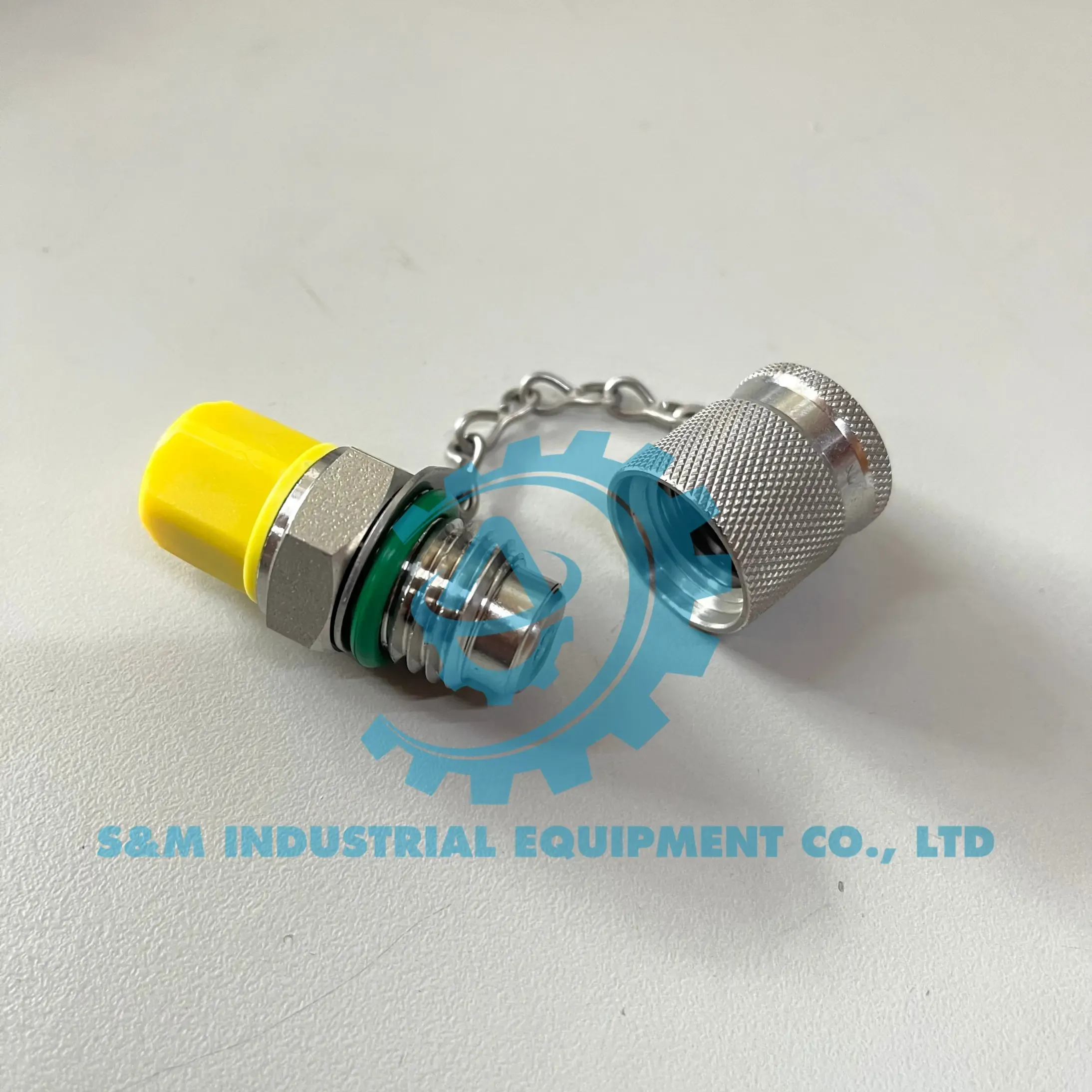

• Nắp bảo vệ test point để hạn chế bụi và hư hại cơ học.

Ba phần chính phải tương thích đồng thời. Một test point M16x2 không có nghĩa toàn bộ hệ thống dùng ren M16x2.

Năm thông số cần xác định trước khi chọn

Ren lắp vào hệ thống

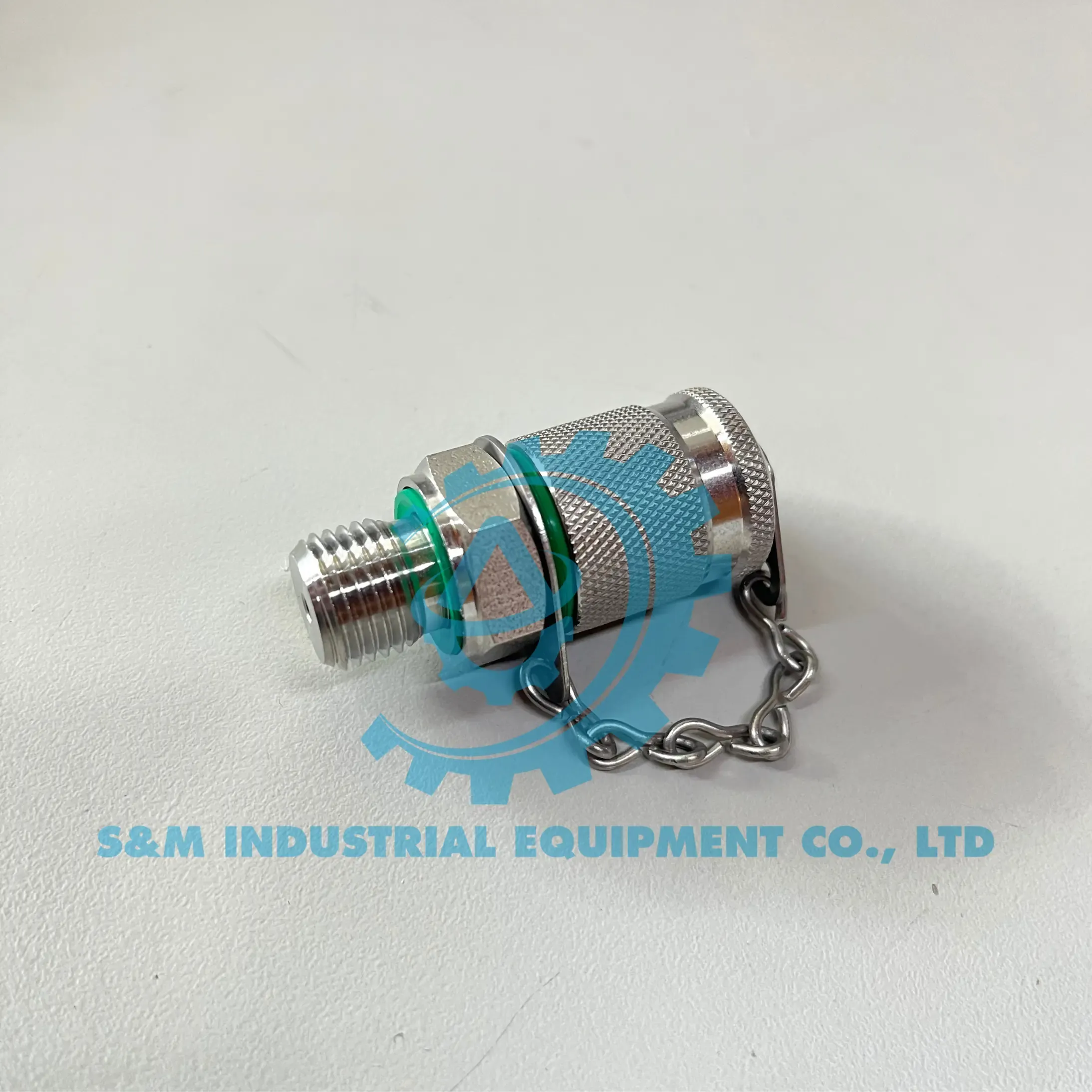

BSPP, BSPT và NPT có thể có đường kính danh nghĩa gần nhau nhưng khác biên dạng hoặc nguyên lý làm kín.

• BSPP là ren ống song song. Khả năng làm kín thường phụ thuộc vòng đệm, O-ring hoặc mặt tựa của đúng thiết kế.
• BSPT là ren côn theo hệ BSP. Ren côn tham gia vào quá trình làm kín.
• NPT cũng là ren côn nhưng có biên dạng và bước ren theo hệ khác. Không nên lắp lẫn với BSPT chỉ vì “vặn vào được vài vòng”.
• Ren metric được ghi theo đường kính và bước ren, ví dụ M16x2. Cần xác định đây là phía hệ thống hay phía kết nối dây test.

Đầu kết nối dây test

DICSA có nhóm test coupling cho manometer với chi tiết kết nối 16x2. Đây là kích thước giao tiếp phổ biến với dây micro-hose, nhưng không phải mọi test point trên thị trường đều dùng cùng profile. Hãy đối chiếu đúng mã và hình dạng đầu nối.

Áp suất làm việc

Áp suất cho phép thay đổi theo mã và kích thước. Tài liệu DICSA cho thấy các mã carbon steel MPR có mức làm việc khác nhau: ví dụ MPR 1/8 BSPT được ghi 400 bar, trong khi MPR 1/4 BSPT và MPR 3/8 BSPT được ghi 630 bar. Vì vậy không nên lấy thông số của một size áp cho toàn bộ dòng.

Vật liệu và môi trường

Thép carbon có lớp phủ phù hợp với nhiều hệ thống dầu thủy lực thông thường. Inox 316L đáng cân nhắc khi có độ ẩm cao, môi trường chứa chloride, khu vực biển hoặc yêu cầu chống ăn mòn cao hơn. Tuy nhiên, inox 316 không “miễn nhiễm” với mọi hóa chất; môi chất, nhiệt độ và điều kiện làm sạch vẫn phải được kiểm tra.

Kiểu làm kín

Phải xác định sản phẩm dùng vòng đệm captive seal, O-ring, mặt phẳng hay làm kín trên ren. Dùng băng tan hoặc keo ren sai vị trí có thể làm hỏng cơ chế làm kín, đưa tạp chất vào hệ thống hoặc khiến kích thước lắp sai.

Bảng mã Dicsa thường gặp

Bảng trên dùng để khoanh vùng. Mã cuối cùng phải được kiểm tra theo tài liệu hiện hành, vật liệu, kiểu nắp và kiểu làm kín của đúng sản phẩm.

Cách nhận biết ren khi không còn mã

1. Làm sạch bên ngoài và chụp rõ cả đầu ren lẫn mặt làm kín.
2. Đo đường kính ngoài của ren đực hoặc đường kính trong tương ứng của ren cái bằng thước cặp.
3. Dùng dưỡng đo bước ren nếu có. Không đoán bước ren bằng mắt.
4. Kiểm tra ren song song hay côn bằng cách đo ở hai vị trí dọc chiều dài ren.

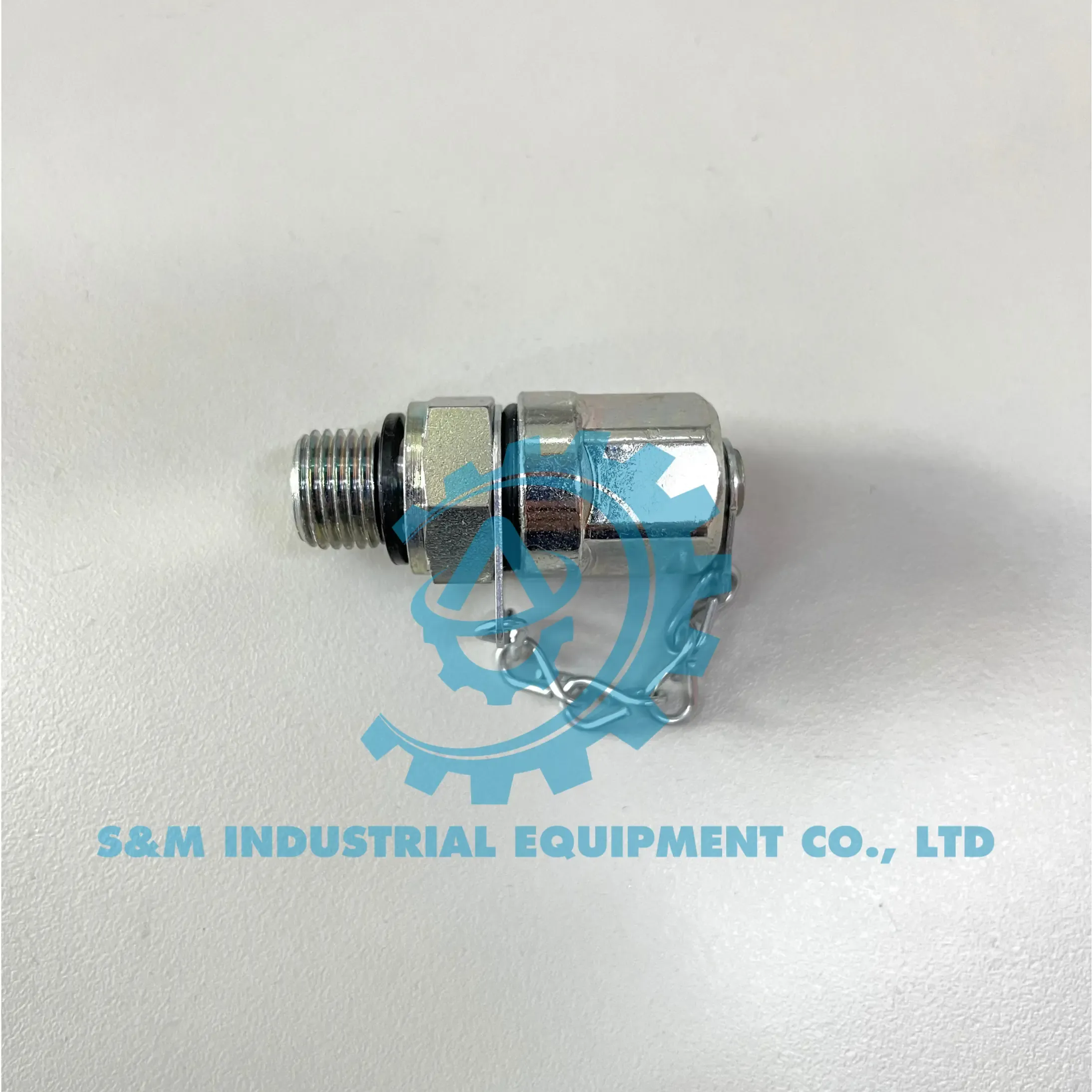

5. Ghi lại O-ring, vòng đệm, mặt côn hoặc mặt phẳng đang đảm nhiệm làm kín.
6. Đối chiếu với bản vẽ của đúng mã trước khi lắp thử.

Ảnh chụp nên có thước đo trong cùng khung hình. Một ảnh toàn cảnh giúp xác định vị trí lắp; một ảnh cận giúp đọc ren và mặt làm kín.

Những lỗi mua nhầm phổ biến

• Nhầm M16x2 phía dây test với ren lắp vào hệ thống.
• Dùng BSPT thay NPT vì đường kính nhìn gần giống nhau.
• Chọn đúng cỡ ren nhưng sai vị trí O-ring hoặc vòng đệm.
• Dùng test point thép ở môi trường ăn mòn mà không đánh giá tuổi thọ.
• Chỉ kiểm tra áp suất của test point mà bỏ qua dây, đầu bấm và đồng hồ.

Giới hạn của bộ đo luôn bị chi phối bởi linh kiện có mức cho phép thấp nhất. Nếu một thành phần chưa có datasheet, không nên gán mức áp suất của thành phần khác cho cả bộ.

Khi nào nên chọn thép và khi nào nên chọn inox 316

Thép phủ bề mặt thường phù hợp với thiết bị công nghiệp trong nhà xưởng, dùng dầu thủy lực tương thích và có kế hoạch kiểm tra định kỳ. Inox 316L phù hợp hơn khi độ ẩm, hơi muối, chất tẩy rửa hoặc nguy cơ ăn mòn là yếu tố quan trọng. Với hóa chất cụ thể, cần đối chiếu bảng tương thích của cả thân kim loại lẫn gioăng.

Chi phí mua ban đầu không phải tiêu chí duy nhất. Một test point rỉ sét ở vị trí khó tiếp cận có thể làm tăng thời gian dừng máy và rủi ro rò rỉ.

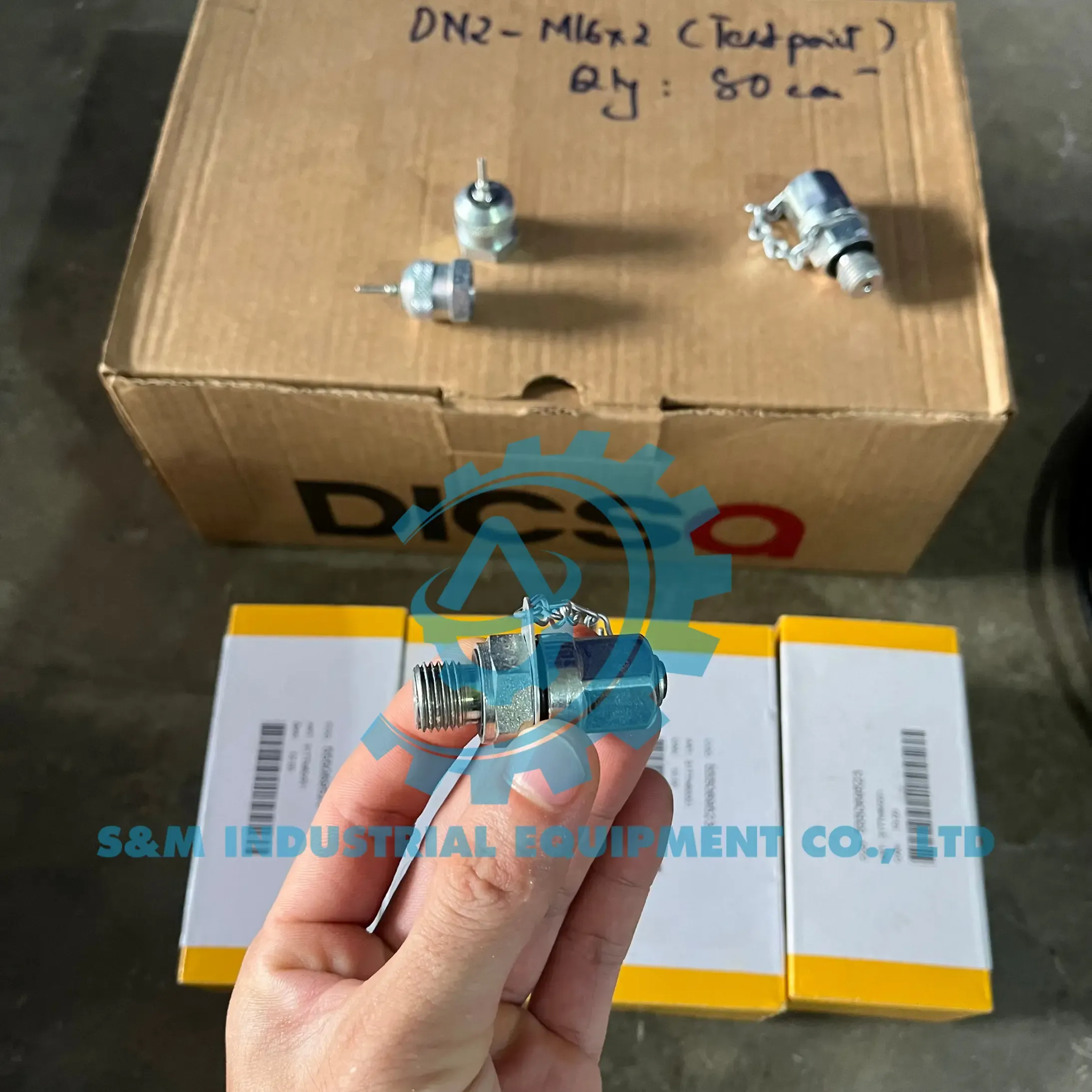

Cách gửi yêu cầu để SMIE chọn đúng mã

Hãy gửi cho SMIE bốn thông tin: ảnh vị trí lắp và đầu cũ, loại ren hoặc số đo, áp suất làm việc lớn nhất và môi chất. Nếu hệ thống nằm ngoài trời, gần biển hoặc tiếp xúc hóa chất, cần ghi rõ điều kiện môi trường.

SMIE có thể hỗ trợ đối chiếu test point Dicsa, dây kiểm tra DN2 và đồng hồ để tạo thành một bộ đo đồng nhất. Xem thêm đầu kiểm tra áp lực Dicsa và dây kiểm tra áp suất DN2 Dicsa.

Liên hệ tư vấn và báo giá: 0988 345 901 hoặc 0329 390 539. Email: [email protected].

Câu hỏi thường gặp

Đầu M16x2 có lắp thay mọi test point không

Không. M16x2 có thể chỉ là phía kết nối với dây test. Ren phía hệ thống, profile đầu nối, kiểu van và kiểu làm kín vẫn phải trùng khớp.

BSPP và BSPT có lắp lẫn được không

Không nên. BSPP là ren song song, BSPT là ren côn và cách làm kín khác nhau. Lắp lẫn có thể gây rò rỉ hoặc làm hỏng cổng.

Có thể đo khi hệ thống đang vận hành không

Chỉ khi thiết kế của bộ test và quy trình của nhà sản xuất thiết bị cho phép. Không tháo phần ren lắp cố định khi hệ thống còn áp suất.

Khi nào cần test point inox 316

Khi môi trường có nguy cơ ăn mòn cao hơn như hơi muối, độ ẩm kéo dài hoặc một số môi chất hóa học. Vẫn phải kiểm tra tương thích vật liệu và gioăng theo đúng ứng dụng.
