Khớp nối nhanh thủy lực inox 304 và 316: cách chọn vật liệu, chuẩn ISO A/B và size
So sánh inox 304 và 316, ISO 7241 A/B, size, gioăng, áp suất và môi chất để chọn đúng khớp nối nhanh thủy lực inox cho hệ thống.
Mục lục bài viết
Khớp nối nhanh inox phù hợp cho nhiều môi trường ăn mòn, nhưng “bằng inox” chưa đủ để xác định một sản phẩm có dùng được hay không. Người mua vẫn phải chốt đúng mác inox, profile khớp, size thân, ren, gioăng, áp suất và nhiệt độ. Sai một trong các thông số này có thể dẫn đến không ghép được hai nửa, sụt áp lớn hoặc tuổi thọ gioăng ngắn.

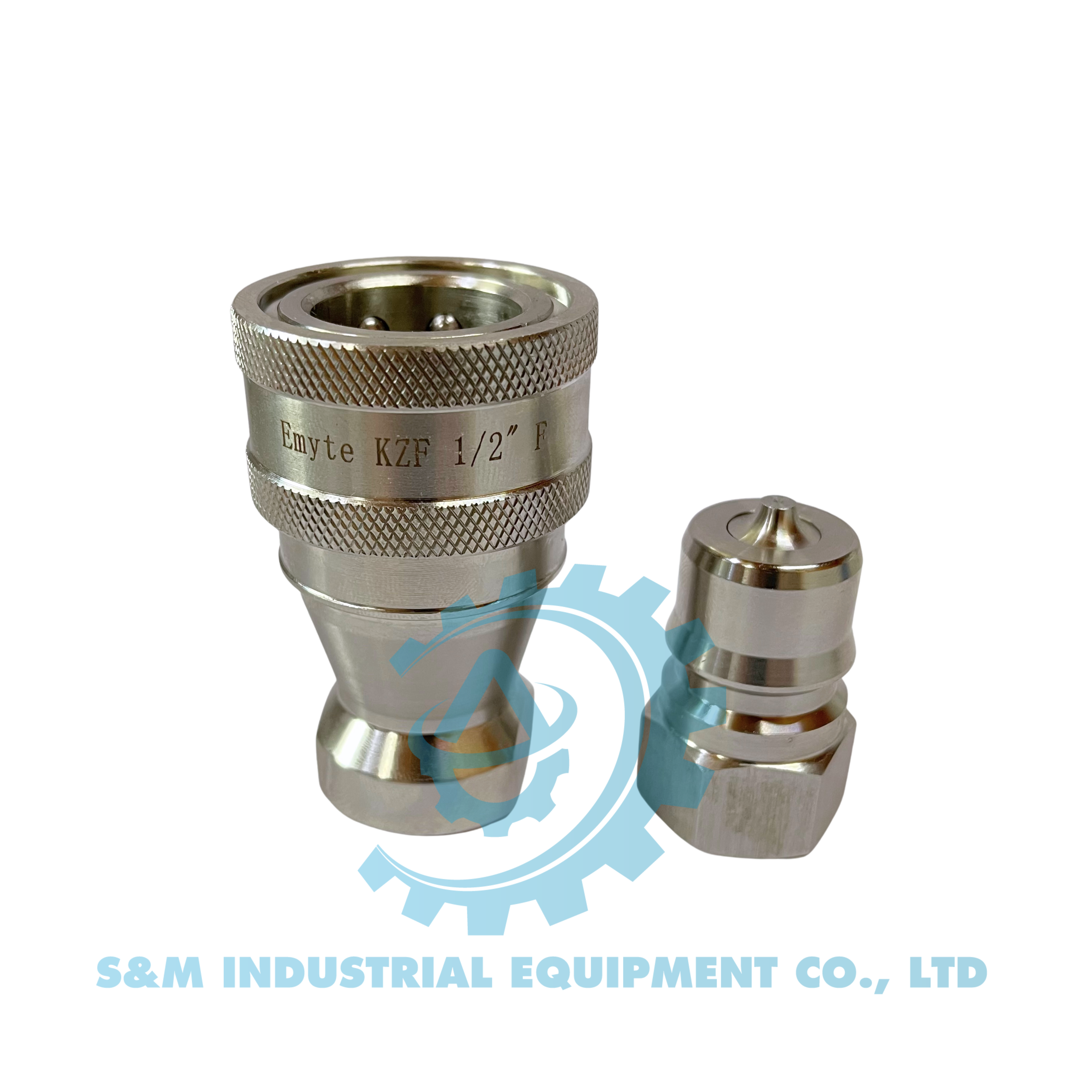

Khớp nối nhanh thủy lực inox dùng khi nào
Khớp nối nhanh cho phép kết nối và tách đường chất lỏng mà không cần tháo ren mỗi lần bảo trì. Dòng inox thường được cân nhắc cho khu vực ẩm, ngoài trời, gần biển, hệ thống rửa vệ sinh, nước, một số hóa chất hoặc nơi không muốn lớp mạ thép bị xuống cấp nhanh.
Lợi ích chính là khả năng tháo lắp nhanh và chống ăn mòn tốt hơn so với thép carbon trong đúng môi trường. Tuy nhiên, khả năng chịu áp, nhiệt độ và môi chất phụ thuộc vào toàn bộ cấu hình, đặc biệt là gioăng và đúng mã sản phẩm.
Inox 304 và inox 316 khác nhau thế nào
Tiêu chí | Inox 304 | Inox 316/316L |
|---|---|---|
Môi trường điển hình | Nhà xưởng, nước sạch, độ ẩm thông thường | Môi trường chloride, ven biển hoặc hóa chất khắt khe hơn |
Khả năng chống rỗ do chloride | Thấp hơn 316 | Tốt hơn 304 nhờ thành phần molybdenum |
Chi phí | Thường thấp hơn | Thường cao hơn |
Lưu ý | Không mặc định phù hợp mọi chất lỏng | Không phải vật liệu “không bao giờ ăn mòn” |
Nickel Institute lưu ý 316 nhìn chung chống ăn mòn tốt hơn 304 trong nhiều trường hợp, đặc biệt với chloride và acid khử. Tuy vậy, ngay cả 316 vẫn có thể bị rỗ hoặc ăn mòn khe trong nước biển. Vì vậy, môi trường “gần biển” và “ngâm nước biển liên tục” không phải cùng một điều kiện thiết kế.
Nếu sản phẩm chỉ ghi “inox” mà không có grade, không nên tự kết luận đó là 304 hay 316. Hãy yêu cầu mã vật liệu, datasheet hoặc chứng từ tương ứng.

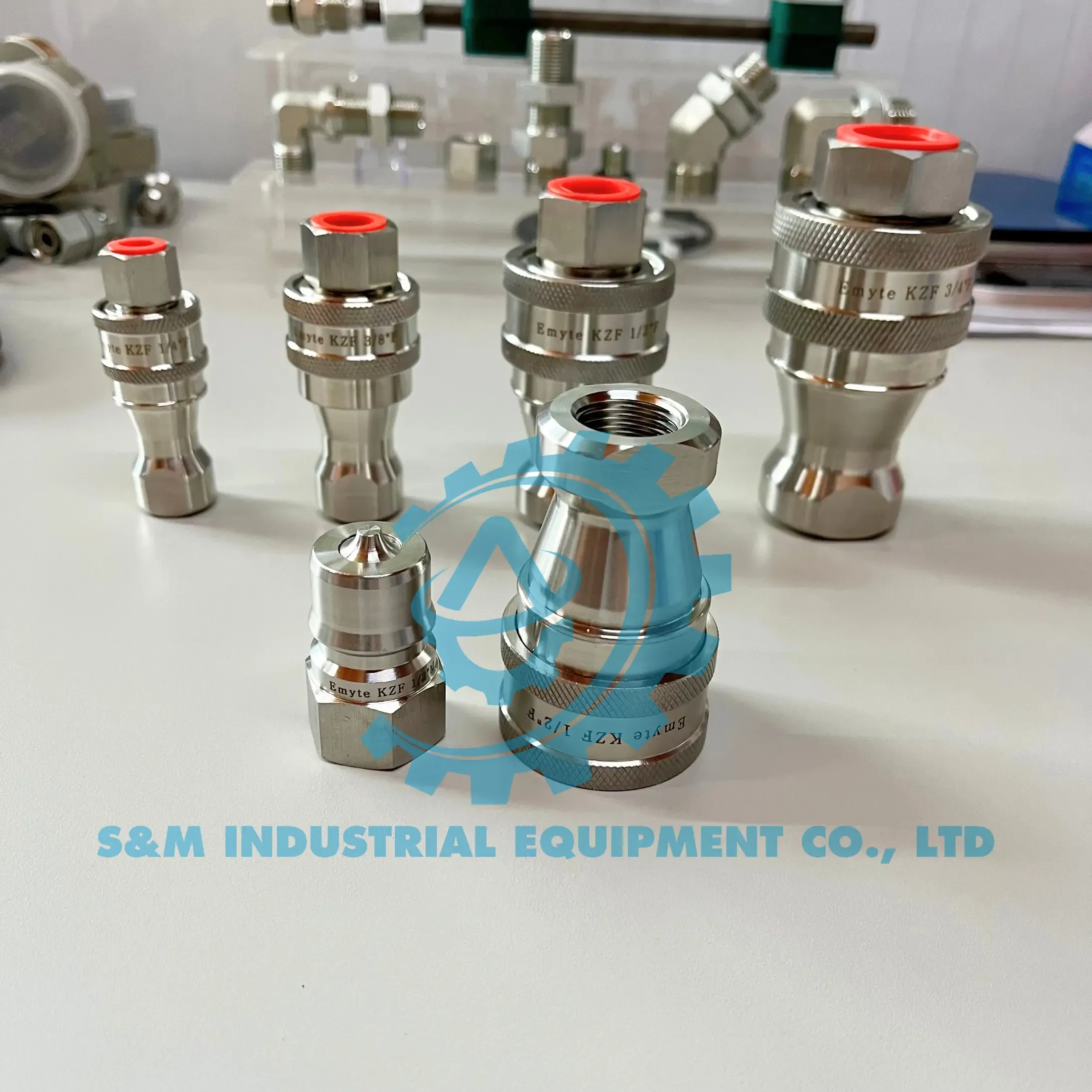

ISO 7241 Series A và Series B có lắp lẫn được không
ISO 7241-1 xác định kích thước giao tiếp cho các nhóm quick coupling, nhưng Series A và Series B là hai profile khác nhau. Cặp đực và cái phải cùng series và cùng nominal size. Khớp ISO A 1/2 inch không được ghép theo cảm tính với khớp ISO B 1/2 inch.
Ngoài Series A và B, thị trường còn có flat-face theo ISO 16028 và nhiều profile riêng của hãng. Chỉ nhìn đường kính ren sẽ không xác định được khả năng ghép cặp.
Sáu thông số cần gửi nhà cung cấp
Môi chất và gioăng
Dầu khoáng, nước-glycol, khí, dung môi và hóa chất có yêu cầu khác nhau. NBR, FKM hoặc EPDM không thể thay thế cho nhau trong mọi môi chất. Cần gửi tên môi chất, nồng độ nếu là hóa chất và nhiệt độ làm việc.
Áp suất làm việc và xung áp
Không dùng một con số chung cho tất cả size. Parker, ví dụ, có cấu hình 316 stainless ISO 7241-B với mức áp và nhiệt độ riêng theo part number. Điều đó cho thấy thông số phải được tra theo đúng cỡ thân, cổng và gioăng.
Nhiệt độ
Giới hạn nhiệt của thân inox có thể cao hơn giới hạn của gioăng. Nhiệt độ môi trường, nhiệt độ lưu chất và chu kỳ nóng lạnh đều cần được tính đến.
Size thân và lưu lượng
Size thân quyết định tiết diện dòng chảy và khả năng ghép cặp. Chọn quá nhỏ có thể tăng sụt áp và tốc độ dòng; chọn quá lớn làm tăng kích thước, khối lượng và chi phí.
Ren kết nối
Cổng nối có thể là BSPP, NPT, ORB hoặc chuẩn khác. Ren cổng không đồng nghĩa với size thân. Ví dụ, hai khớp đều có ren 1/2 inch nhưng profile hoặc nominal body size vẫn có thể khác.

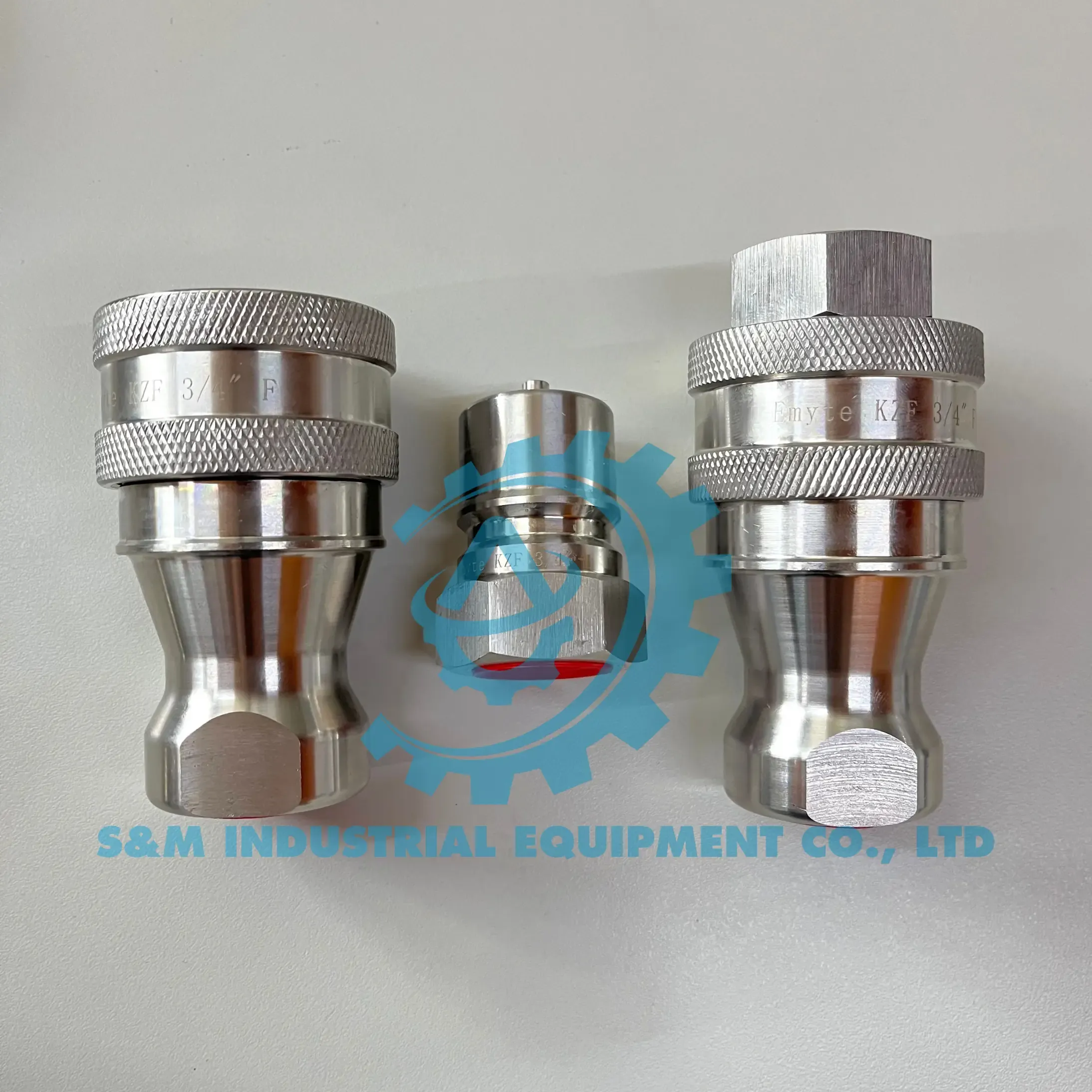

Cặp đực và cái
Gửi mã của cả hai nửa. Nếu thay một nửa của hệ thống cũ, chụp rõ profile, khóa bi, van, ren và phần khắc mã. Khi yêu cầu độ tương thích giữa hai hãng, phải kiểm tra cả tiêu chuẩn, series và size.

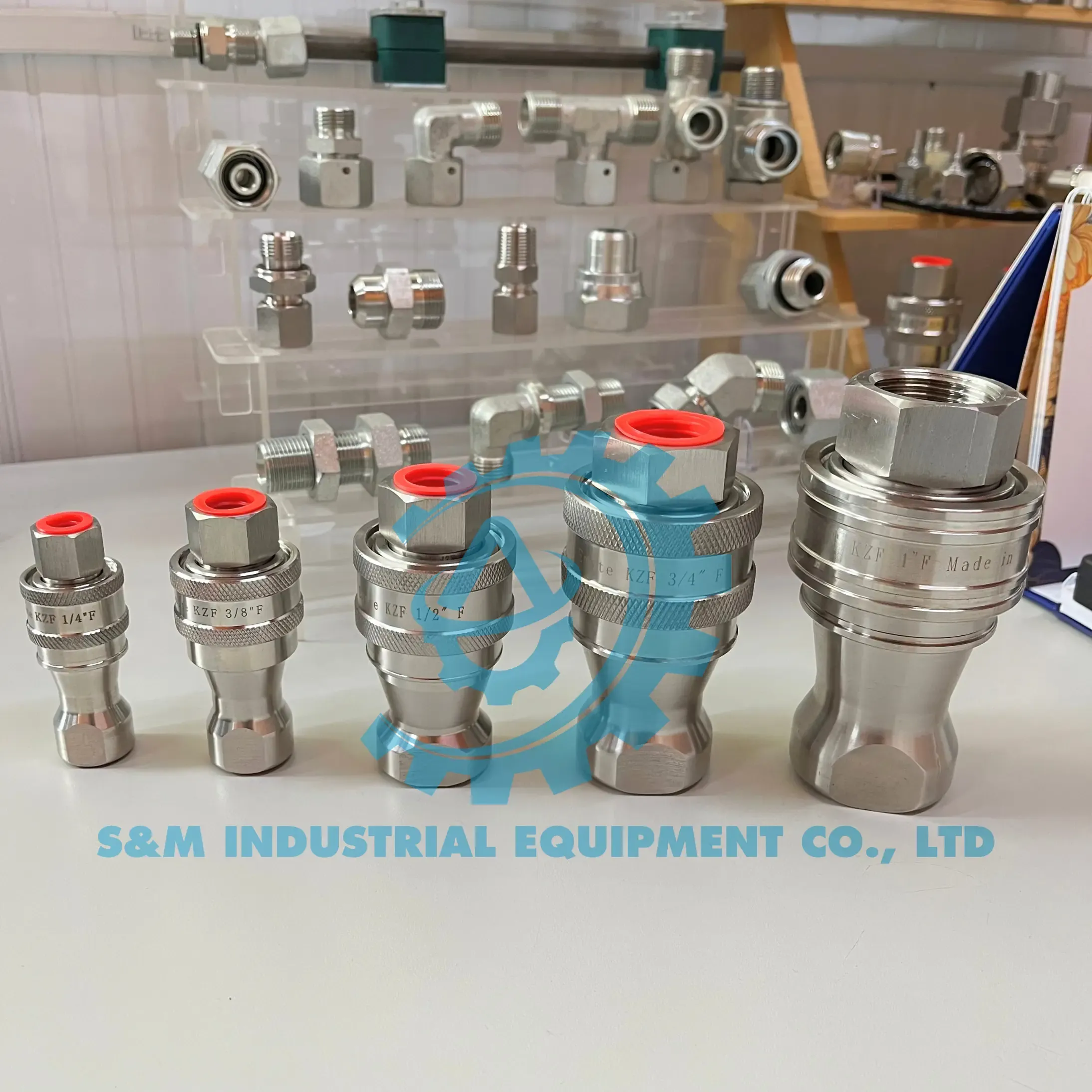

Bảng size khớp nối nhanh inox SMIE đang tiếp nhận yêu cầu
Size danh nghĩa cần hỏi | Cấu hình đặt hàng cần ghi |
|---|---|
1/4 inch | Mác inox, ISO A/B, cặp đực/cái, loại ren, gioăng |
3/8 inch | Mác inox, ISO A/B, cặp đực/cái, loại ren, gioăng |
1/2 inch | Mác inox, ISO A/B, cặp đực/cái, loại ren, gioăng |
3/4 inch | Mác inox, ISO A/B, cặp đực/cái, loại ren, gioăng |
1 inch | Mác inox, ISO A/B, cặp đực/cái, loại ren, gioăng |
Bảng này là danh mục yêu cầu phổ biến, không phải cam kết rằng mọi size đều có cùng vật liệu, áp suất hoặc tồn kho. SMIE sẽ xác nhận cấu hình theo mã cụ thể.
Ứng dụng theo môi trường
- Nhà máy và thiết bị ngoài trời: ưu tiên chống ăn mòn, nắp bụi và kế hoạch vệ sinh.
- Hàng hải và ven biển: đánh giá chloride, nước đọng và điều kiện rửa; 316 thường hợp lý hơn 304 nhưng vẫn phải thiết kế tránh khe giữ nước.
- Hóa chất: kiểm tra đồng thời thân, van, lò xo và gioăng theo môi chất.
- Thực phẩm và đồ uống: ngoài vật liệu, cần xem yêu cầu vệ sinh, bề mặt và chứng nhận của đúng dòng. Không phải khớp inox thủy lực nào cũng mặc định là khớp vệ sinh thực phẩm.
Năm lỗi mua nhầm phổ biến
- Chọn theo size ren mà bỏ qua size thân khớp.
- Ghép ISO A với ISO B vì hình dạng gần giống nhau.
- Chỉ hỏi “inox” mà không xác định 304, 316 hoặc 316L.
- Tra áp suất của một size rồi áp cho toàn bộ series.
- Bỏ qua gioăng và nhiệt độ lưu chất.
Cách yêu cầu báo giá không thiếu thông số
Gửi cho SMIE: môi chất, áp suất làm việc và áp suất cực đại, nhiệt độ, size thân, profile ISO, cổng ren, vật liệu và số lượng. Nếu thay hàng đang dùng, gửi ảnh hai nửa cùng mã khắc trên thân.
Xem khớp nối nhanh thủy lực inox và bài phân biệt ISO 7241 Series A và B. Liên hệ 0988 345 901 hoặc 0329 390 539; email [email protected].
Câu hỏi thường gặp
Inox 304 hay 316 phù hợp môi trường biển
316 thường chống chloride tốt hơn 304, nhưng không có nghĩa chịu được mọi điều kiện nước biển. Cần xem nhiệt độ, nước đọng, khe hở và thời gian tiếp xúc.
ISO A và ISO B có lắp với nhau được không
Không. Chúng là hai profile khác nhau. Cặp đực và cái phải cùng series và nominal size.
Size ren có phải size thân khớp không
Không nhất thiết. Ren là cổng nối với đường ống; body size là kích thước giao tiếp của hai nửa khớp.
Áp suất tối đa có giống nhau ở mọi size không
Không nên giả định như vậy. Áp suất phải được tra theo đúng part number và điều kiện nhiệt độ, môi chất.
