Kẹp ống DIN 3015: loại tiêu chuẩn, loại nặng và kẹp đôi

Kẹp ống DIN 3015 là hệ chi tiết cố định ống cứng, ống mềm, cáp và các phần tử dạng tuyến trong máy móc công nghiệp. Một bộ kẹp thường gồm hai nửa thân kẹp, tấm đế hoặc đai ốc ray, tấm phủ và bulông. Khi chọn đúng, kẹp giữ tuyến ống ổn định, hạn chế chuyển động ngoài ý muốn và giúp bố trí hệ thống gọn, dễ kiểm tra.

Ba nhóm thường gặp là loại tiêu chuẩn, loại nặng và kẹp đôi. Chúng thường được liên hệ với DIN 3015 Part 1, Part 2 và Part 3. Tuy nhiên, tên thương mại có thể khác giữa các hãng; ví dụ “heavy twin” không nhất thiết là tên chính thức của Part 3. Vì vậy phải đối chiếu cấu hình và catalog, không mua chỉ theo cách gọi.

Dữ liệu quan trọng nhất không phải đường kính danh nghĩa của ống mà là đường kính ngoài thực tế tại vị trí kẹp. Sau đó mới chọn series, vật liệu thân kẹp, kiểu đế, bulông và cách lắp theo tải của hệ thống.

DIN 3015 giải quyết vấn đề gì?

Đường ống thủy lực truyền tải áp suất nhưng cũng chịu rung, xung, giãn nở nhiệt, chuyển động máy và tải từ chính khối lượng của tuyến. Nếu không được đỡ đúng cách, ống có thể dịch chuyển, va vào kết cấu, truyền tải lên đầu nối hoặc mài mòn tại điểm tiếp xúc.

Kẹp DIN 3015 tạo một hệ cố định có kích thước tiêu chuẩn hóa và nhiều lựa chọn lắp. Tùy cấu hình, kẹp có thể gắn lên:

• tấm đế hàn;

• ray lắp kẹp;

• thanh ren hoặc tấm máy;

• module kẹp tầng;

• cụm hai ống song song.

Kẹp không thay thế thiết kế giá đỡ đường ống, khớp giãn nở hoặc giải pháp chống rung chuyên dụng. Vị trí, khoảng cách và lực siết cần được xác định theo hướng dẫn của nhà sản xuất, điều kiện vận hành và thiết kế cơ khí của máy.

Phân biệt Part 1, Part 2 và Part 3

Part 1 — loại tiêu chuẩn hoặc light/standard series

Part 1 thường dùng cho các tuyến có tải cơ học thông thường như ống thủy lực, ống khí nén, ống thiết bị và cáp. Dải sản phẩm của STAUFF mô tả standard series theo DIN 3015 Part 1 cho các đường kính ngoài thông dụng.

Tên “loại nhẹ” trên thị trường không có nghĩa kẹp chỉ dùng cho áp suất thấp. Kẹp giữ cơ học bên ngoài ống; áp suất bên trong chỉ là một phần trong đánh giá tải. Cần xem rung động, xung lực, khối lượng ống, khoảng cách gối đỡ và môi trường.

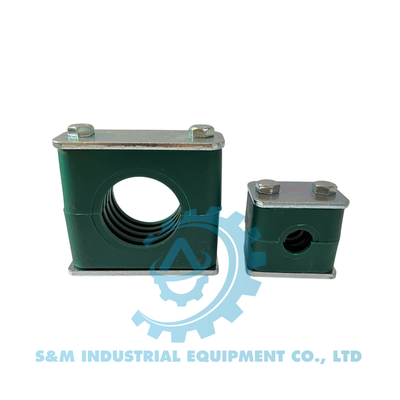

SMIE có trang kẹp ống đơn loại nhẹ để tham khảo cấu hình. Khi đặt hàng vẫn cần cung cấp OD ống và kiểu lắp.

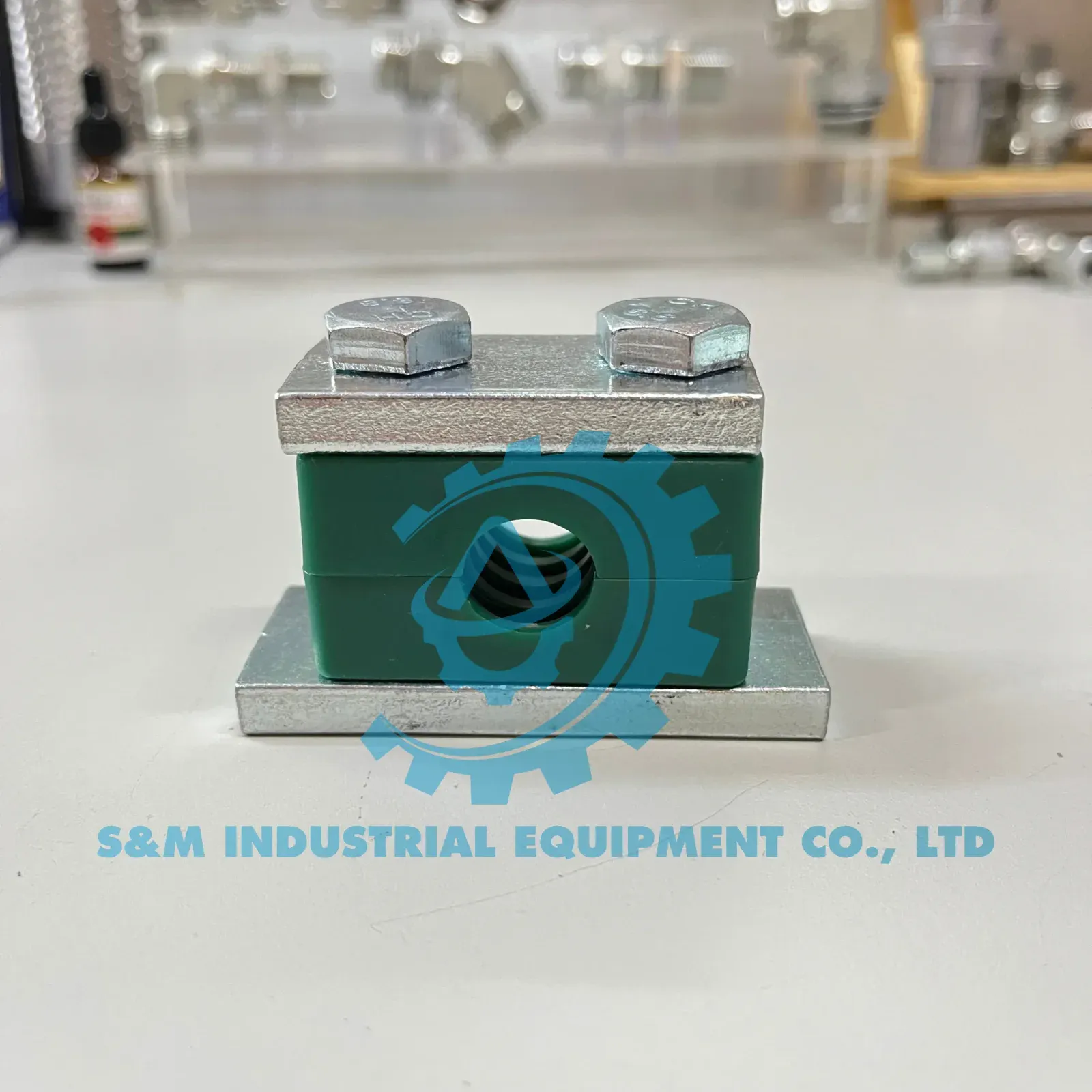

Part 2 — loại nặng hoặc heavy series

Part 2 được thiết kế cho tải cơ học cao hơn và điều kiện đòi hỏi hơn theo phạm vi của nhà sản xuất. Thân kẹp, bulông, tấm đế và tấm phủ thường có kích thước lớn hơn so với series tiêu chuẩn cùng nhóm đường kính.

Không chọn loại nặng chỉ bằng quan sát “đế dày”. Cùng OD ống, group size và phần cứng đi kèm phải đúng series. Việc trộn thân kẹp heavy với đế hoặc bulông standard không tạo thành một bộ được xác nhận.

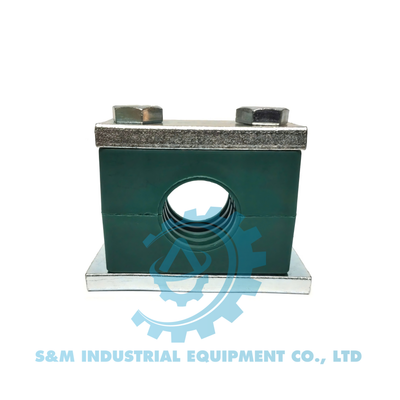

Trang kẹp ống đơn loại nặng minh họa nhóm sản phẩm này tại SMIE.

Part 3 — kẹp đôi hoặc twin series

Part 3 dùng để giữ hai ống song song trong một cụm kẹp. Ưu điểm chính là tiết kiệm không gian và tạo tuyến đều. Hai lỗ có thể cùng hoặc khác đường kính tùy dải sản phẩm.

“Kẹp đôi” khác “kẹp tầng”:

• kẹp đôi giữ hai ống nằm cạnh nhau trong cùng thân kẹp;

• kẹp tầng xếp nhiều bộ kẹp đơn theo chiều đứng bằng phụ kiện ghép tầng.

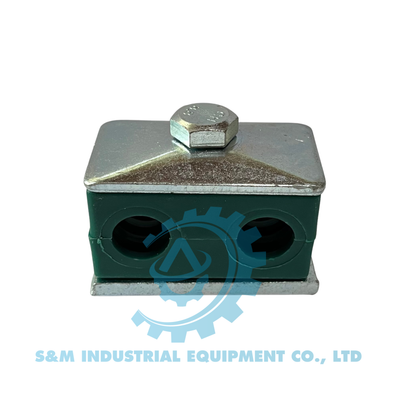

Trang kẹp ống đôi mô tả sản phẩm hai tuyến. Nếu cần xếp tầng, phải chọn đúng bulông kéo dài, tấm khóa và phần tử ghép của series tương ứng.

Bảng chọn nhanh theo nhu cầu

Bảng này chỉ là bước lọc ban đầu. Không dùng Part number của một hãng để suy trực tiếp sang hãng khác nếu chưa kiểm tra kích thước và khả năng tương thích.

Chọn theo đường kính ngoài của ống

Kích thước lỗ thân kẹp được chọn theo OD ống, không theo DN, inch danh nghĩa, cỡ ren hay đường kính trong. Với ống mềm, cần đo đúng đường kính ngoài tại phần thân sẽ được kẹp, không đo trên ferrule hoặc lớp bọc bổ sung.

Quy trình đo:

1. chọn đoạn ống tròn, không móp và không có mối nối;

2. làm sạch bề mặt;

3. đo bằng thước cặp theo ít nhất hai phương vuông góc;

4. ghi giá trị bằng milimét và dung sai nếu có;

5. xác nhận có lớp sơn, bọc bảo vệ hoặc cách nhiệt tại vị trí lắp hay không.

Thân kẹp quá nhỏ có thể ép biến dạng ống hoặc không khép tấm phủ. Thân quá lớn không giữ tuyến và cho phép ống va đập. Không chèn cao su hoặc tấm kim loại tùy ý để bù sai size nếu cấu hình đó không được nhà sản xuất phê duyệt.

Vật liệu thân kẹp

Các dải DIN 3015 thường có lựa chọn polypropylene (PP), polyamide (PA), elastomer hoặc nhôm tùy hãng. Mỗi vật liệu có giới hạn nhiệt độ, độ cứng, khả năng chống hóa chất, cháy và môi trường khác nhau.

Polypropylene

PP phổ biến cho nhiều ứng dụng công nghiệp nhờ khối lượng thấp và khả năng làm việc phù hợp trong phạm vi catalog. Không suy dải nhiệt từ một sản phẩm sang mọi sản phẩm PP; phụ gia và thiết kế có thể khác.

Polyamide

PA có thể được dùng khi cần đặc tính cơ học hoặc nhiệt độ khác theo catalog. Cần xem khả năng hút ẩm và tương thích môi trường của đúng grade.

Elastomer

Insert elastomer có thể hỗ trợ giảm truyền rung hoặc phù hợp bề mặt đặc biệt. Vật liệu đàn hồi phải tương thích dầu, ozone, nhiệt độ và điều kiện ngoài trời.

Nhôm

Thân kẹp nhôm được dùng trong một số môi trường hoặc tải nhiệt. Nhôm dẫn nhiệt và có hành vi ăn mòn điện hóa khác polymer; cần đánh giá tiếp xúc với ống và kết cấu xung quanh.

Không chọn vật liệu theo màu thân kẹp. Màu có thể là quy ước của hãng, nhưng không phải chứng nhận vật liệu chung trên thị trường.

Phần cứng kim loại và chống ăn mòn

Tấm đế, tấm phủ, bulông và ray có thể làm từ thép carbon với lớp phủ, thép không gỉ hoặc vật liệu khác. Yêu cầu nên nêu rõ:

• môi trường trong nhà, ngoài trời, biển hoặc hóa chất;

• nguy cơ ngưng tụ và rửa trôi;

• vật liệu ống và khung máy;

• thời gian bảo trì dự kiến;

• yêu cầu chứng từ lớp phủ;

• hạn chế ăn mòn điện hóa.

Không nên trộn bulông inox, đế thép mạ và thân nhôm chỉ dựa vào khả năng lắp cơ khí. Vật liệu kết hợp cần được đánh giá cho môi trường cụ thể.

Đế hàn, ray và lắp trực tiếp

Đế hàn

Tấm đế được hàn lên kết cấu trước khi lắp thân polymer. Không để thân kẹp tiếp xúc nhiệt hàn. Quy trình hàn phải kiểm soát vị trí, biến dạng, làm sạch và bảo vệ chống ăn mòn sau hàn.

Đế cần nằm phẳng và thẳng hàng với tuyến ống. Nếu nhiều đế lệch tâm, việc siết kẹp sẽ cưỡng bức ống cong hoặc tạo ứng suất lên đầu nối.

Ray lắp kẹp

Ray cho phép điều chỉnh vị trí dọc trục và bố trí nhiều kẹp. Cần chọn đúng đai ốc ray, chiều cao và khả năng tải. Sau khi căn chỉnh, siết theo hướng dẫn để kẹp không trượt khi máy rung.

Lắp trực tiếp

Một số cấu hình cho phép bắt vào lỗ ren hoặc tấm máy. Phải bảo đảm chiều dài ăn ren, cấp bền bulông và độ phẳng bề mặt. Không khoan sát mép kết cấu hoặc vào vùng chịu lực khi chưa được thiết kế chấp thuận.

Chọn khoảng cách kẹp và vị trí lắp

Không có một khoảng cách chung cho mọi ống. Khoảng cách phụ thuộc vào:

• OD, vật liệu và chiều dày ống;

• khối lượng lưu chất;

• áp suất và xung;

• nhiệt độ và giãn nở;

• rung động của máy;

• hướng tuyến ngang hoặc đứng;

• tải từ van, fitting hoặc thiết bị gắn trên ống;

• chuyển động tương đối giữa các cụm máy.

Kẹp nên hỗ trợ tuyến mà không gây quá ràng buộc giãn nở. Gần co, đầu nối hoặc cụm van, cần bố trí sao cho tải trọng không truyền trực tiếp vào fitting nhưng vẫn có đủ không gian siết và bảo trì.

Với ống mềm, không kẹp tại vùng cần uốn động. Nếu phải định hướng hose, dùng giải pháp đỡ được nhà sản xuất chấp thuận và duy trì bán kính uốn.

Chống rung: hiểu đúng vai trò của kẹp

Thân polymer có thể hạn chế va đập và giảm truyền một phần rung so với tiếp xúc kim loại trực tiếp. Tuy nhiên, kẹp không chữa được cộng hưởng, bơm lỗi, cavitation, xung áp bất thường hoặc tuyến ống thiết kế sai.

Nếu ống vẫn rung mạnh sau lắp, cần đo và tìm nguồn kích thích. Tăng lực siết vô hạn có thể làm biến dạng ống hoặc hỏng thân kẹp mà không giải quyết nguyên nhân.

Các dấu hiệu cần đánh giá lại:

• bulông kẹp thường xuyên lỏng;

• thân kẹp nứt hoặc mòn không đều;

• ống bóng/mòn tại một phía;

• đế hàn nứt;

• đầu nối gần kẹp bị rò lặp lại;

• tiếng va đập xuất hiện theo chu kỳ máy.

Quy trình lựa chọn và lắp đặt

1. Lập sơ đồ tuyến, đánh dấu vị trí tải, co, valve và điểm chuyển động.

2. Đo OD từng ống tại vị trí kẹp.

3. Chọn Part/series theo số tuyến và tải cơ học.

4. Chọn vật liệu thân theo nhiệt độ, hóa chất và môi trường.

5. Chọn đế hàn, ray hoặc kiểu lắp trực tiếp.

6. Chọn phần cứng cùng series và vật liệu phù hợp.

7. Căn chỉnh đế trước khi đưa ống vào; không dùng kẹp kéo ống sai vị trí.

8. Siết theo hướng dẫn hãng, bảo đảm hai nửa thân và tấm phủ nằm đúng.

9. Kiểm tra khe hở, biến dạng ống và khả năng thao tác đầu nối.

10. Chạy thử, quan sát rung/chuyển động và kiểm tra lại theo kế hoạch bảo trì.

Lỗi thường gặp

Gọi nhầm kẹp đôi là kẹp tầng

Hai cấu hình dùng phụ kiện khác nhau. Gửi ảnh và mô tả số ống theo chiều ngang/chiều đứng để tránh nhầm.

Chọn theo DN hoặc ren

DN đường ống và cỡ ren không phải OD tại thân kẹp. Luôn cung cấp số đo OD bằng milimét.

Trộn phần cứng giữa standard và heavy

Các bộ phận có thể nhìn tương tự nhưng chiều cao, bulông và group size khác. Chỉ dùng tổ hợp được catalog xác nhận.

Hàn khi thân kẹp còn lắp

Nhiệt và tia hàn có thể làm hỏng polymer. Tháo thân, tấm phủ và các chi tiết nhạy nhiệt trước khi hàn đế.

Siết để bù lệch tuyến

Kẹp phải giữ một tuyến đã được căn chỉnh, không phải kéo tuyến về vị trí. Chỉnh ống và đế trước.

Checklist gửi yêu cầu báo giá

• OD từng ống tại vị trí kẹp;

• số lượng ống trong một bộ: đơn, đôi hay xếp tầng;

• tải và mức rung dự kiến;

• nhiệt độ ống và môi trường;

• vật liệu thân kẹp mong muốn;

• vật liệu/lớp phủ phần cứng;

• đế hàn, ray hay lắp trực tiếp;

• số lượng bộ và phụ kiện đi kèm;

• ảnh tuyến ống, vị trí lắp và thước đo;

• yêu cầu hãng, chứng từ hoặc tiêu chuẩn dự án.

Xem các lựa chọn tại danh mục kẹp ống thủy lực, kẹp loại nhẹ, kẹp loại nặng và kẹp đôi. Có thể gửi dữ liệu qua trang liên hệ để SMIE đối chiếu group size và bộ phần cứng.

Nguồn kỹ thuật tham khảo

• STAUFF — Original STAUFF Pipe Clamps for Hydraulics according to DIN 3015

• STAUFF — Standard Series theo DIN 3015 Part 1

• STAUFF — Heavy Series theo DIN 3015 Part 2

• STAUFF — Twin Series theo DIN 3015 Part 3

Ghi chú biên tập: Nội dung do SMIE tổng hợp từ tài liệu nhà sản xuất được dẫn nguồn. Khoảng cách kẹp, mô-men siết và khả năng chịu tải phải lấy từ catalog của đúng series và được kỹ sư hệ thống xác nhận.
