Ống thủy lực 2 lớp và 4 lớp: chọn theo áp suất, xung áp và bán kính uốn

“Ống 2 lớp hay 4 lớp?” là câu hỏi phổ biến khi thay dây thủy lực, nhưng số lớp gia cường không đủ để quyết định. Hai model cùng được gọi là 2 lớp có thể khác áp suất làm việc, nhiệt độ, bán kính uốn, vỏ chống mài mòn và hệ đầu bấm. Một ống 4 lớp có thể chịu điều kiện xung cao hơn ở một số dải sản phẩm, nhưng không vì thế mà tự động phù hợp hơn cho mọi máy.

Cách chọn an toàn là nhận diện đúng mã ống, cỡ danh nghĩa và tiêu chuẩn; sau đó đối chiếu áp suất, nhiệt độ, môi chất, tuyến lắp và đầu nối trong catalog của chính model đó. Toàn bộ cụm ống mềm chỉ được làm việc trong giới hạn của chi tiết có mức định mức thấp nhất.

Bài viết này giúp chuẩn bị dữ liệu và so sánh hai nhóm kết cấu thường gặp. Các con số cuối cùng phải lấy từ datasheet hiện hành của hãng ống và hệ đầu bấm tương thích.

“2 lớp” và “4 lớp” thực sự chỉ điều gì?

Ống thủy lực thường có ba vùng cấu tạo chính:

• lớp ống trong tiếp xúc với lưu chất;

• lớp gia cường chịu lực bằng sợi dệt hoặc dây thép;

• lớp vỏ ngoài bảo vệ trước mài mòn và môi trường.

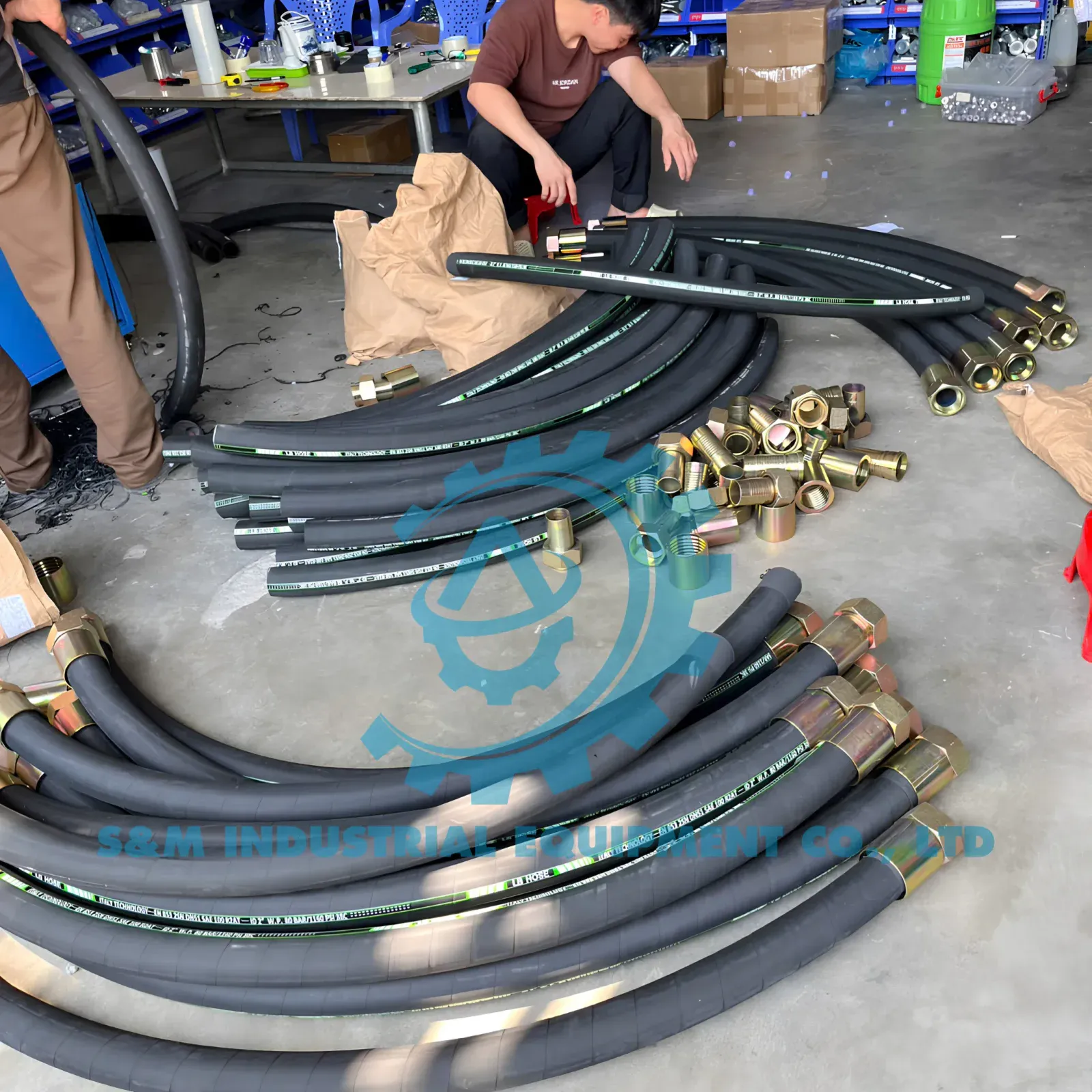

Trong cách gọi thương mại, “2 lớp” thường ám chỉ hai lớp dây thép bện; “4 lớp” thường ám chỉ bốn lớp dây thép xoắn. Tuy nhiên, chữ in trên thân ống và catalog mới là căn cứ. Không nên dùng màu vỏ, độ dày hoặc cảm giác cứng để suy ra số lớp.

Dây thép bện và dây thép xoắn tạo hai kiến trúc khác nhau. Kết cấu bện thường linh hoạt trong các dòng sản phẩm phù hợp; kết cấu xoắn được dùng cho nhiều ứng dụng áp suất hoặc xung cao. Nhưng đây không phải quy tắc thay thế catalog: có model 2 lớp được tối ưu bán kính uốn rất nhỏ, và mức áp suất của từng cỡ thay đổi theo thiết kế cụ thể.

Vì sao không nên chọn 4 lớp chỉ vì “chịu áp cao hơn”?

Một cụm ống 4 lớp có đường kính ngoài và bán kính uốn khác có thể không đi vừa tuyến cũ. Nếu ép ống uốn gấp hơn giới hạn, bố trí ống bị xoắn hoặc đặt tải ngang lên đầu bấm, tuổi thọ thực tế có thể giảm dù định mức áp suất của ống cao.

Ngoài ra, hệ ống 4 lớp thường cần đúng ferrule, insert, profile bấm và máy bấm được nhà sản xuất phê duyệt. Tái sử dụng đầu bấm cũ, trộn linh kiện khác hệ hoặc bấm theo đường kính suy đoán là rủi ro nghiêm trọng. Nhãn “4 lớp” không sửa được một cụm lắp sai.

Quyết định nên dựa trên tổng thể:

1. áp suất làm việc và đỉnh xung;

2. lưu lượng và cỡ đường kính trong;

3. nhiệt độ lưu chất và môi trường;

4. khả năng tương thích hóa học;

5. bán kính uốn và chuyển động của tuyến;

6. hệ đầu nối, đầu bấm và quy trình bấm;

7. mài mòn, nguồn nhiệt, tia lửa hoặc tác động bên ngoài;

8. yêu cầu tuổi thọ và tần suất kiểm tra của máy.

Bảng so sánh định hướng

Bảng chỉ giúp đặt câu hỏi; không phải bảng thay thế model. Hai sản phẩm khác hãng hoặc khác series không nên được coi là tương đương chỉ vì đều ghi 2SN, 4SP hoặc “4 wire”.

Áp suất làm việc và xung áp

Áp suất làm việc tối đa

Áp suất làm việc tối đa của ống phải bằng hoặc lớn hơn áp suất lớn nhất mà cụm thực sự gặp trong điều kiện vận hành đã xác định. Không chọn theo áp suất trung bình trên đồng hồ. Van đóng nhanh, tải đổi đột ngột, xi lanh chạm cuối hành trình hoặc sự cố điều khiển có thể tạo đỉnh xung cao hơn giá trị ổn định.

Nếu chưa có dữ liệu xung, nên đo bằng thiết bị có tốc độ lấy mẫu phù hợp hoặc kiểm tra dữ liệu của nhà chế tạo máy. Không tự cộng một hệ số tùy ý rồi coi đó là chứng minh kỹ thuật.

Áp suất phá hủy không phải áp suất vận hành

Catalog có thể công bố áp suất thử hoặc áp suất phá hủy. Đây không phải mức cho phép vận hành liên tục. Chọn ống phải dựa trên maximum working pressure của model và cỡ cụ thể. Tương tự, tỷ lệ giữa áp suất làm việc và phá hủy chỉ có ý nghĩa trong bối cảnh tiêu chuẩn và catalog tương ứng.

Xung áp và số chu kỳ

Tuổi thọ xung được thử theo điều kiện quy định của từng tiêu chuẩn hoặc chương trình thử của nhà sản xuất. Một tuyên bố số chu kỳ không thể chuyển sang model khác. Cần xem biên độ áp, nhiệt độ, dạng xung và tiêu chí kết thúc thử trước khi so sánh.

Với máy ép, xe công trình, thiết bị nâng hoặc mạch đảo chiều liên tục, hồ sơ chu kỳ tải quan trọng không kém áp suất cực đại. Nếu ứng dụng có xung mạnh, hãy mô tả tần suất và chế độ vận hành cho đơn vị chọn ống.

Chọn đúng size ID theo lưu lượng

Đường kính trong, thường ký hiệu ID hoặc dash size, quyết định vận tốc dòng và tổn thất áp. Ống quá nhỏ có thể làm tăng sụt áp, nhiệt và vận tốc; ống quá lớn làm tăng kích thước, khối lượng và chi phí, đồng thời có thể không phù hợp đầu nối hoặc không gian lắp.

Không lấy đường kính ngoài để suy ra cỡ dòng chảy. Hãy ghi lại:

• mã đầy đủ in trên ống;

• dash size hoặc ID;

• lưu lượng lớn nhất;

• chiều dài toàn tuyến;

• số lượng co, van và đoạn chuyển cỡ;

• yêu cầu vận tốc hoặc sụt áp của hệ thống.

Nếu thay một cụm cũ đã mất chữ, đo cả ID, OD và đầu nối, nhưng phải đối chiếu lại với dữ liệu máy. Sao chép kích thước của một cụm hỏng không chứng minh thiết kế ban đầu là đúng.

Nhiệt độ và môi chất

Nhiệt độ cần xem ở hai phía: nhiệt độ lưu chất bên trong và nhiệt độ môi trường bên ngoài. Ống đi gần động cơ, lò, ống xả hoặc manifold có thể chịu nhiệt bức xạ cao dù dầu trong thùng chưa vượt ngưỡng.

Dầu khoáng thông dụng không đại diện cho mọi lưu chất. Dầu chống cháy, glycol, ester, hóa chất tẩy rửa, nước nóng hoặc khí có thể đòi hỏi vật liệu lớp trong và seal khác. Kiểm tra bảng tương thích của nhà sản xuất cho cả:

• lớp ống trong;

• lớp vỏ ngoài nếu có tiếp xúc;

• insert và ferrule;

• O-ring hoặc seal ở đầu nối.

Ống thủy lực Koman và ống thủy lực Parker trên SMIE là các trang sản phẩm để tham khảo chủng loại. Khi đặt hàng, cần chốt đúng mã và giới hạn của model thay vì dùng mô tả chung của danh mục.

Bán kính uốn và cách đi tuyến

Minimum bend radius là bán kính nhỏ nhất được catalog cho phép trong điều kiện quy định. Uốn gấp hơn có thể làm biến dạng tiết diện, gây ứng suất lên lớp gia cường và rút ngắn tuổi thọ.

Các nguyên tắc bố trí quan trọng:

• không uốn ngay sát cổ đầu bấm; giữ đoạn thẳng theo hướng dẫn hãng;

• không xoắn ống khi siết đầu nối;

• dùng đầu góc nếu cần đổi hướng sát cổng thay vì ép ống gập;

• chừa chiều dài cho chuyển động nhưng tránh vòng ống dễ vướng;

• cố định và bảo vệ tại điểm có ma sát;

• tránh nguồn nhiệt và cạnh sắc;

• kiểm tra ống ở cả hai vị trí giới hạn của cơ cấu chuyển động.

Một ống có bán kính uốn nhỏ hơn có thể giải quyết tuyến chật tốt hơn mà không cần tăng số lớp. Vì vậy, bend radius phải là tiêu chí độc lập khi so model.

Đầu bấm tương thích là điều kiện bắt buộc

Cụm ống gồm ống, insert, ferrule và đầu nối. Mỗi thành phần phải thuộc hệ được nhà sản xuất phê duyệt. Đường kính bấm, chiều dài tuốt vỏ nếu có và vị trí ferrule phải theo bảng crimp của đúng tổ hợp.

Không nên:

• bấm đầu 2 lớp cho ống 4 lớp vì thấy cùng cỡ ren;

• tái sử dụng ferrule đã bấm;

• mài hoặc cắt bớt dây gia cường ngoài quy trình;

• trộn ống và đầu bấm từ hai hệ khi không có phê duyệt;

• dùng băng keo, đai siết hoặc hàn để sửa cụm ống bị rò;

• kiểm tra rò bằng tay khi hệ thống đang có áp.

Nếu cụm cần đầu thẳng và đầu góc, phải xác nhận góc clocking trước khi bấm. Chiều dài cũng phải ghi theo quy ước đo giữa các đầu nối, không chỉ đo phần cao su nhìn thấy.

Cách đọc chữ in trên thân ống

Dòng layline có thể chứa hãng, model, cỡ, tiêu chuẩn, áp suất, nhiệt độ, lô hoặc ngày sản xuất. Khi yêu cầu thay thế, hãy chụp nhiều đoạn để lấy đủ thông tin. Các ký hiệu cần ghi lại gồm:

1. tên hãng và mã series;

2. tiêu chuẩn như EN, SAE hoặc ISO nếu có;

3. dash size hoặc đường kính trong;

4. maximum working pressure;

5. dải nhiệt độ;

6. mã lô hoặc ngày;

7. ký hiệu vỏ chống mài mòn hoặc đặc tính khác;

8. chiều dài và cấu hình hai đầu của cụm.

Nếu layline mờ, không nên suy mã từ màu vỏ. Màu không phải hệ nhận diện chuẩn giữa các nhà sản xuất.

Quy trình chọn 2 lớp hay 4 lớp

Bước 1: Thu thập dữ liệu máy

Ghi áp suất vận hành lớn nhất, xung áp, lưu lượng, nhiệt độ, môi chất và chu kỳ làm việc. Xác định cụm là đường áp, hồi, hút hay pilot.

Bước 2: Kiểm tra tuyến lắp

Đo chiều dài, khoảng trống, bán kính uốn, chuyển động và điểm ma sát. Chụp ảnh ở các vị trí hành trình khác nhau nếu ống gắn trên cơ cấu chuyển động.

Bước 3: Chọn model theo catalog

Lọc các model đáp ứng áp suất, nhiệt độ, môi chất và tiêu chuẩn. Sau đó so OD, bend radius, khối lượng và tuổi thọ xung. Số lớp là kết quả của việc chọn model phù hợp, không phải tiêu chí duy nhất ở đầu quy trình.

Bước 4: Chốt hệ đầu bấm

Chọn đúng insert, ferrule, seal và profile bấm. Kiểm tra cổng thiết bị: BSPP, BSPT, NPT, JIC, ORFS, metric hay mặt bích. Có thể dùng hướng dẫn xác định ren thủy lực khi chưa rõ đầu cũ.

Bước 5: Kiểm tra và nghiệm thu

Sau bấm, kiểm tra chiều dài, hướng đầu, đường kính bấm và ngoại quan theo quy trình. Lắp không xoắn, chạy thử ở điều kiện kiểm soát và kiểm tra rò bằng phương pháp an toàn. Lập lịch kiểm tra dựa trên mức độ rủi ro của ứng dụng.

Dấu hiệu cần thay cụm ống

Ngừng máy và đánh giá khi thấy:

• lớp vỏ nứt, phồng, tách lớp hoặc lộ dây gia cường;

• rò tại cổ đầu bấm hoặc thân ống;

• đầu nối ăn mòn, biến dạng hoặc trượt;

• ống bị xoắn, gập, dập hoặc chà sát mạnh;

• xuất hiện điểm mềm/cứng bất thường;

• ống tiếp xúc nguồn nhiệt vượt thiết kế;

• không còn nhận diện được mã và lịch sử sử dụng trong ứng dụng quan trọng.

Không dùng tay tìm tia rò thủy lực. Dòng chất lỏng áp suất cao có thể xuyên qua da. Cần xả áp, cô lập nguồn năng lượng và tuân thủ quy trình an toàn của nhà máy.

Checklist gửi yêu cầu báo giá

• ảnh rõ toàn bộ layline;

• áp suất làm việc lớn nhất và thông tin xung;

• môi chất, nhiệt độ lưu chất và môi trường;

• ID/dash size, chiều dài và lưu lượng;

• chuẩn, cỡ, kiểu kín và góc của hai đầu nối;

• góc clocking giữa hai đầu cong;

• tuyến lắp, bán kính uốn và chuyển động;

• yêu cầu vỏ chống mài mòn, bọc chống cháy hoặc lò xo bảo vệ;

• số lượng, hãng/model ưu tiên và chứng từ cần có.

Xem các dòng sản phẩm tại danh mục ống thủy lực – ống công nghiệp, hoặc gửi ảnh và dữ liệu qua trang liên hệ để SMIE đối chiếu cấu hình. Không vận hành cụm mới trước khi thông số và quy trình bấm được xác nhận.

Nguồn kỹ thuật tham khảo

• Danfoss — General hose selection information

• Danfoss Aeroquip EC881 performance guide — ví dụ so sánh model dây bện và dây xoắn

• ISO 18752:2025 — Wire- or textile-reinforced single-pressure types for hydraulic applications

• Continental — Hydraulic spiral hoses

Ghi chú biên tập: Nội dung do SMIE tổng hợp từ tài liệu nhà sản xuất và trang tiêu chuẩn được dẫn nguồn. Các ví dụ không tạo ra mức áp suất chung cho mọi ống 2 lớp hoặc 4 lớp; quyết định cuối cùng phải dựa trên đúng model, cỡ và hệ đầu bấm.
