Ống vortex khí nén: nguyên lý tạo khí lạnh và cách chọn theo tải làm mát

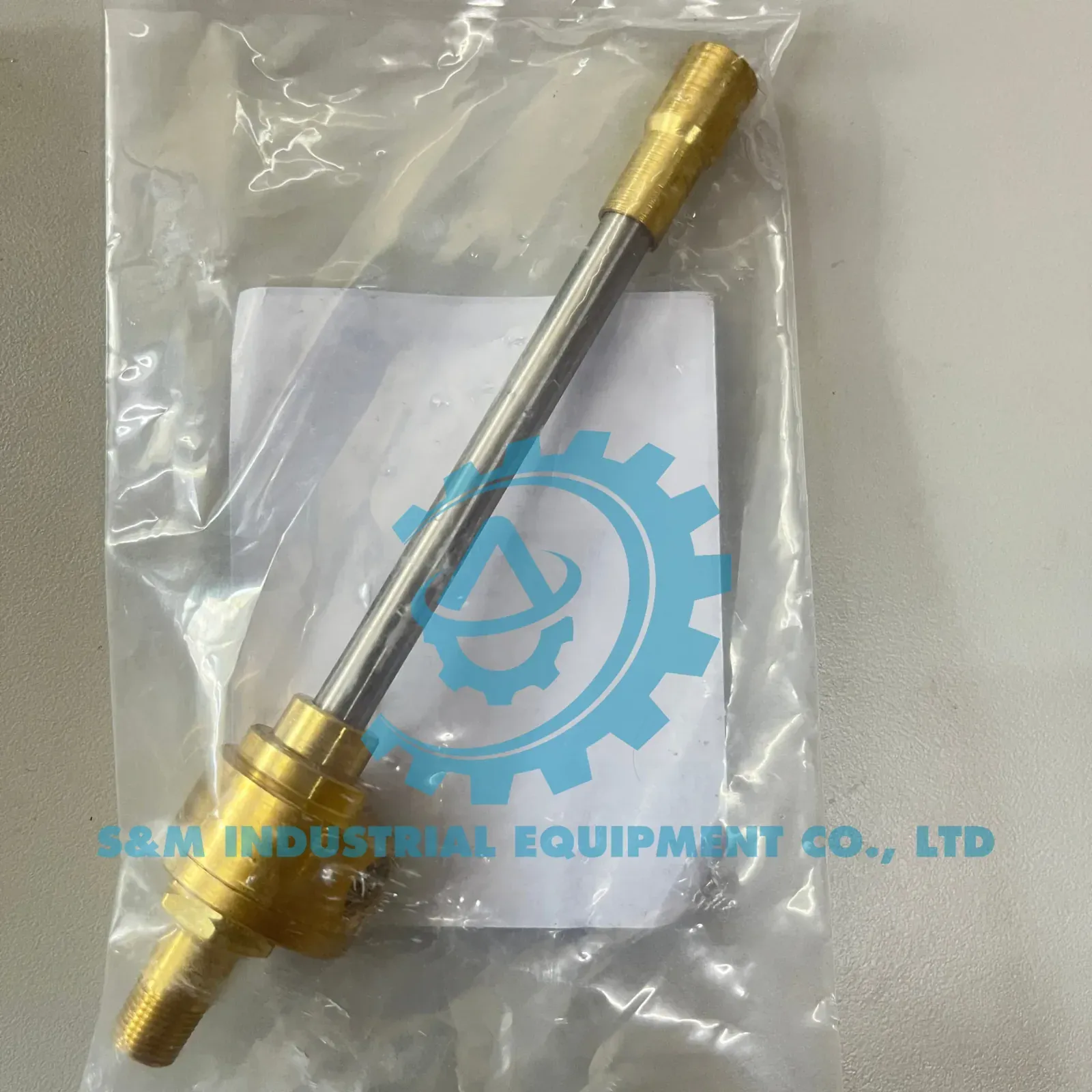

Ống vortex dùng khí nén để tạo hai dòng khí ở nhiệt độ khác nhau: một đầu lạnh và một đầu nóng. Thiết bị không tạo thêm “năng lượng lạnh” miễn phí; nó tiêu thụ lưu lượng khí nén và chuyển đổi năng lượng của dòng khí để làm mát cục bộ. Vì vậy, lựa chọn phải bắt đầu từ tải nhiệt cần lấy đi, nhiệt độ mục tiêu, áp suất và chất lượng khí tại inlet, thời gian chạy và chi phí khí nén.

Không chọn chỉ theo nhiệt độ khí lạnh thấp nhất. Một model có thể cho dòng rất lạnh ở cold fraction nhất định nhưng không đủ công suất làm mát cho tải; model lớn hơn có thể đạt tải nhưng tiêu thụ quá nhiều khí. Cần dùng bảng của đúng part number ở điều kiện thử công bố, sau đó kiểm tra pressure drop, môi trường, tiếng ồn, hot exhaust và cách đưa khí lạnh đến điểm cần làm mát.

Ống vortex hoạt động theo nguyên lý nào?

Khí nén đi vào buồng tạo xoáy và hình thành dòng quay tốc độ cao trong ống. Một phần dòng đi về đầu nóng; phần còn lại đổi hướng ở vùng lõi và đi về đầu lạnh. Trao đổi năng lượng giữa các vùng dòng tạo ra hai luồng có nhiệt độ khác nhau.

Vortec mô tả thiết bị dựa trên dòng vortex để tách khí nén thành luồng nóng và lạnh, không có bộ phận chuyển động trong chính ống. Cơ chế này không đồng nghĩa mọi ứng dụng đều đạt cùng nhiệt độ. Kết quả phụ thuộc model, generator, áp inlet, nhiệt độ inlet, cold fraction, backpressure và heat load.

Các thuật ngữ cần phân biệt:

• cold air temperature: nhiệt độ dòng khí ở đầu lạnh;

• temperature drop: chênh giữa khí inlet và đầu lạnh;

• cooling capacity: tốc độ lấy nhiệt ở điều kiện công bố;

• air consumption: lượng khí nén model sử dụng;

• cold fraction: tỷ lệ khối lượng khí đi ra đầu lạnh;

• hot exhaust: dòng nóng phải được thoát an toàn.

Một con số nhiệt độ thấp không thay cho công suất lạnh. Muốn làm mát một vật hoặc quá trình, cần cân bằng tải nhiệt.

Khi nào nên xem xét ống vortex?

Ống vortex phù hợp để sàng lọc cho các bài toán:

• làm mát cục bộ dao cắt, chi tiết hoặc vùng gia công;

• làm mát sensor, camera hoặc điểm nóng nhỏ;

• giảm nhiệt trong tủ điện bằng hệ enclosure cooler được thiết kế cho mục đích đó;

• làm mát nhanh trong chu kỳ ngắn;

• vị trí hạn chế không gian hoặc không muốn đặt refrigerant tại điểm làm mát;

• môi trường cần thiết bị đầu lạnh ít bộ phận chuyển động;

• thử nghiệm nhiệt cục bộ theo phạm vi model.

Đây không phải giải pháp mặc định cho làm mát phòng, tải lớn liên tục hoặc ứng dụng cần COP cao. Khí nén là utility có chi phí; hệ thống chạy 24/7 cần so sánh năng lượng với chiller, heat exchanger, điều hòa hoặc air knife phù hợp.

Khi nào không nên chọn chỉ vì thiết bị nhỏ gọn?

Cần thận trọng nếu:

• không có đủ flow/pressure tại điểm dùng trong giờ peak;

• khí nén có nước, dầu hoặc hạt vượt yêu cầu;

• tải nhiệt lớn và liên tục;

• khu vực nhạy với tiếng ồn;

• hot exhaust không có đường thoát;

• môi trường có nguy cơ cháy nổ nhưng model/chứng nhận chưa phù hợp;

• khí lạnh có thể gây ngưng tụ lên điện hoặc sản phẩm;

• outlet bị nối vào ống nhỏ/dài tạo backpressure;

• dự án yêu cầu kiểm soát nhiệt độ chính xác nhưng không có sensor/control.

Không hướng đầu lạnh hoặc đầu nóng vào người. Không dùng cho thở, làm mát cơ thể hoặc cấp khí bảo hộ nếu thiết bị không được thiết kế/chứng nhận cho mục đích đó.

Bảng dữ liệu bắt buộc để chọn model

Tính tải nhiệt trước khi nhìn bảng model

Tải làm mát có thể gồm:

• công suất điện bị tiêu tán thành nhiệt;

• nhiệt truyền từ môi trường qua vỏ;

• nhiệt do ma sát hoặc quá trình gia công;

• sản phẩm nóng đi vào vùng;

• bức xạ từ lò hoặc bề mặt nóng;

• không khí nóng lọt vào enclosure;

• tải dự phòng cho trạng thái peak.

Với tủ điện, không cộng đơn giản công suất nameplate của mọi thiết bị nếu chúng không cùng tiêu tán toàn bộ công suất liên tục. Cần dữ liệu vận hành hoặc phương pháp tính được phê duyệt. Với làm mát điểm, xác định khối lượng, nhiệt dung, mức giảm nhiệt và thời gian yêu cầu.

Nếu không có tải tính toán, thử nghiệm có đo nhiệt độ/flow có thể giúp sàng lọc; nhưng kết quả phải ghi điều kiện khí nén và môi trường để lặp lại.

Đọc bảng công suất đúng điều kiện thử

Trang Vortec công bố nhiều model từ 106 đến 328 với cooling capacity và air consumption ở điều kiện inlet nêu trong bảng. Các số liệu đó chỉ áp dụng cho đúng part number và điều kiện công bố.

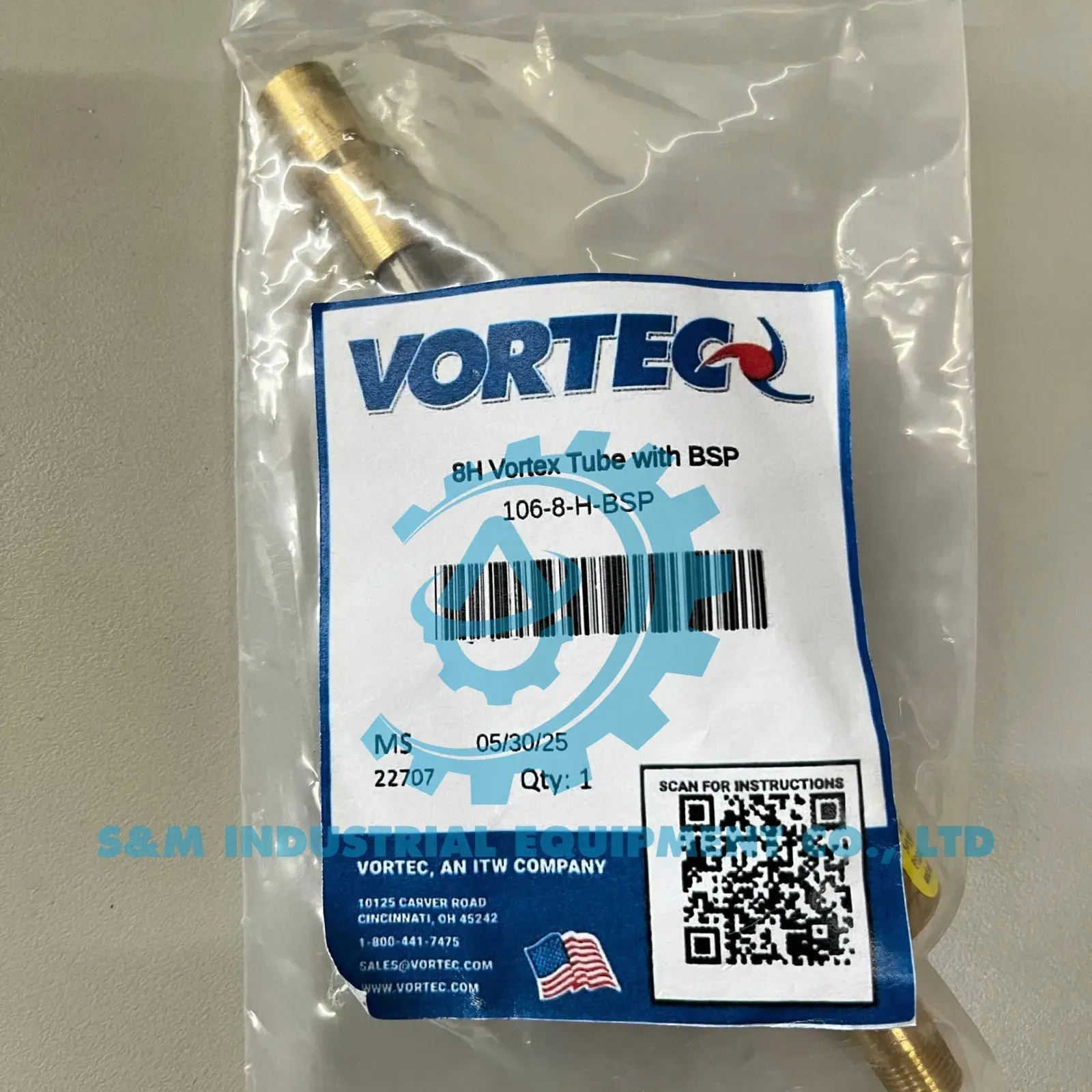

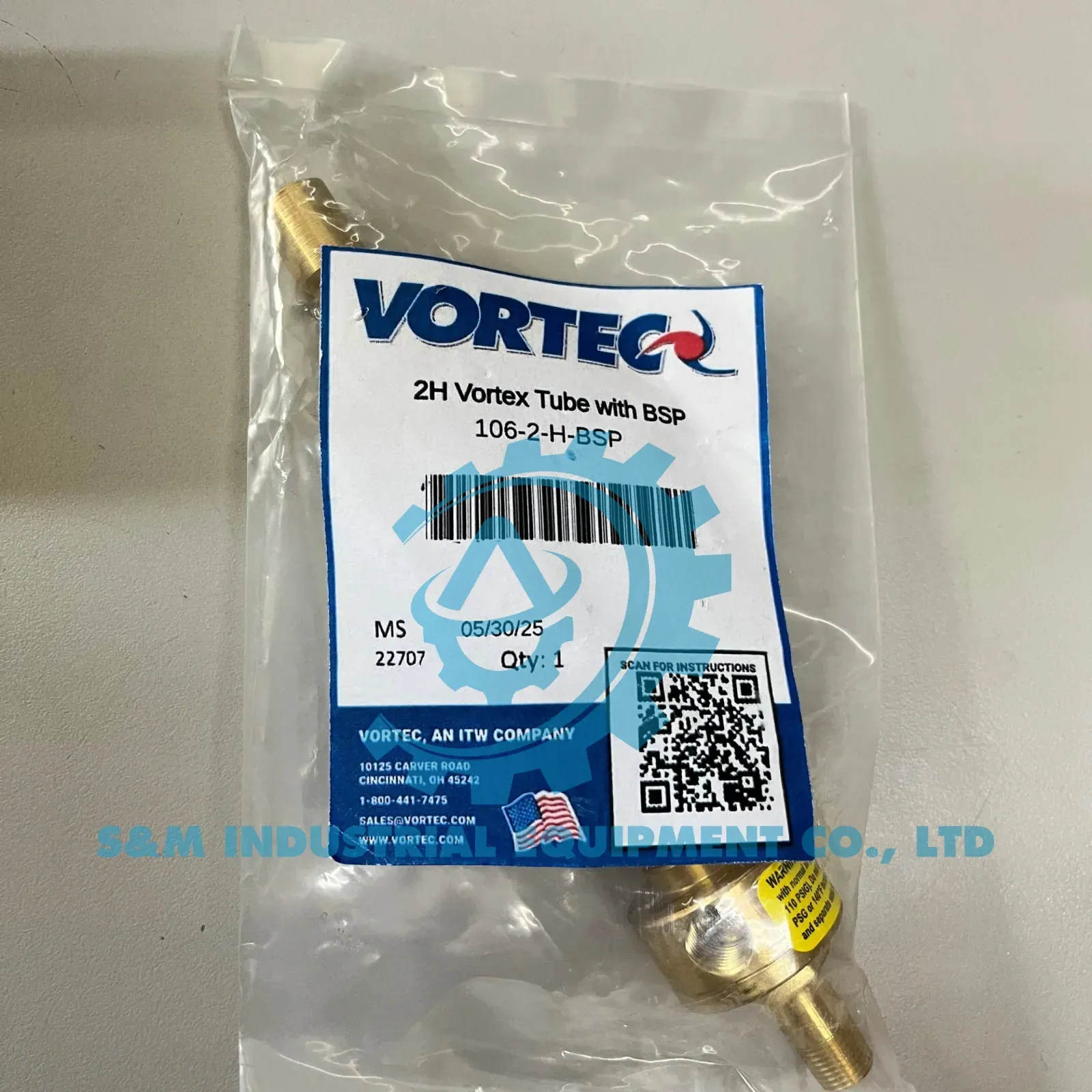

Ví dụ, dòng 106 có các model 2H, 4H và 8H với mức air consumption/cooling capacity khác nhau; biến thể BSP và NPT cũng có part number riêng. Không đọc nhãn “8H” rồi tự đổi ren bằng adapter mà bỏ qua pressure drop, mặt kín hoặc cấu hình chính hãng.

Khi đọc catalog, kiểm tra đồng thời:

1. part number đầy đủ;

2. NPT hay BSP và giới tính cổng;

3. áp suất tham chiếu;

4. air consumption ở áp đó;

5. cooling capacity và đơn vị;

6. vật liệu;

7. kích thước inlet/outlet;

8. generator hoặc cold fraction;

9. phụ kiện filter, muffler, nozzle;

10. điều kiện môi trường và cảnh báo.

Không lấy mức lớn nhất của toàn dải cho một model nhỏ. Không chuyển BTU/h sang W bằng ước lượng khi chốt kỹ thuật; dùng đơn vị và conversion có kiểm soát.

Áp suất tại máy nén không phải áp tại ống vortex

Giữa compressor và thiết bị có dryer, filter, header, regulator, valve, coupling và hose. Tất cả tạo pressure drop khi có dòng. Gauge ở receiver không chứng minh inlet của vortex đạt yêu cầu vào thời điểm nhiều tải cùng hoạt động.

Cần đo:

• pressure tĩnh;

• pressure động tại inlet khi vortex chạy;

• flow khả dụng trong giờ peak;

• pressure drop qua filter/regulator;

• đường kính trong và chiều dài hose;

• trạng thái element sạch/bẩn;

• pressure ở các tải lân cận khi vortex bật.

Vortec nêu hiệu năng tối ưu của vortex tube trong dải áp inlet nhất định và bảng air consumption ở điều kiện tham chiếu. Nếu áp giảm, capacity và temperature performance thay đổi; phải đối chiếu curve/hãng thay vì suy tuyến tính.

Chất lượng khí và ngưng tụ

Generator có đường khí nhỏ nên hạt, nước và dầu có thể làm giảm hiệu năng hoặc gây tắc. Vortec yêu cầu khí được lọc phù hợp cho sản phẩm; với enclosure cooling, hãng nhấn mạnh lọc và kiểm soát ẩm.

Cần thiết kế:

• water separator/drain upstream;

• filter theo hướng dẫn đúng model;

• coalescing filter nếu yêu cầu về aerosol dầu;

• dryer khi dew point và điều kiện ngưng tụ đòi hỏi;

• differential indicator hoặc lịch kiểm tra;

• drain không làm mất khí kéo dài;

• đoạn ống sạch sau filter.

Khí lạnh có thể đưa bề mặt xuống dưới dew point của không khí xung quanh, gây ngưng tụ. Với tủ điện, giải pháp enclosure cooler phải kiểm soát xâm nhập không khí ẩm và đường thoát; không chỉ thổi một vòi lạnh qua cửa tủ mở.

ISO 8573-1 cung cấp khung purity classes cho particles, water và oil. Class cần được chỉ định tại điểm đo, không suy từ việc hệ thống “có filter”.

Cold fraction, nhiệt độ lạnh và cooling capacity

Điều chỉnh van đầu nóng có thể thay đổi cold fraction. Giảm cold fraction có thể làm dòng lạnh lạnh hơn nhưng giảm lượng khí lạnh; tăng cold fraction cho nhiều khí hơn nhưng temperature drop có thể thay đổi. Điểm tối ưu phụ thuộc mục tiêu: nhiệt độ thấp nhất hay tổng công suất lấy nhiệt.

Không đóng kín hot exhaust hoặc cold outlet ngoài cấu hình hãng. Backpressure có thể làm giảm hiệu năng và đưa thiết bị ra ngoài điều kiện công bố.

Khi commissioning, ghi:

• số model/generator;

• pressure và temperature inlet;

• temperature cold/hot outlet;

• flow hoặc dữ liệu air consumption;

• vị trí adjustment;

• nhiệt độ tải theo thời gian;

• ambient và humidity;

• trạng thái filter.

Không chỉ ghi “đầu lạnh đạt X °C” nếu chưa có tải và điều kiện inlet.

Routing đầu lạnh và đầu nóng

Đầu lạnh cần được đưa gần điểm tải nhưng không tạo restriction quá mức. Đường ống dài, nhỏ, nhiều co hoặc nozzle không phù hợp làm tăng pressure loss/backpressure và trao đổi nhiệt với môi trường.

Đầu nóng phải:

• thoát khỏi vùng cần làm mát;

• không hướng vào người, dây điện hoặc vật liệu nhạy nhiệt;

• không bị che hoặc khóa;

• có muffler/phụ kiện đúng model nếu cần;

• không tái tuần hoàn vào inlet hoặc enclosure.

Nếu dùng trong tủ, sealing, thermostat, solenoid và phân phối khí phải theo hệ enclosure cooler chứ không tự lắp ống rời rồi giả định tương đương.

Tiếng ồn và an toàn xả khí

Dòng khí tốc độ cao có thể tạo tiếng ồn đáng kể. Cần đánh giá mức ồn tại vị trí người làm việc, thời gian tiếp xúc và yêu cầu bảo vệ thính giác. Dùng muffler được hãng phê duyệt; phụ kiện tự chế có thể tạo backpressure.

Trước lắp/bảo trì:

1. khóa và xả áp tuyến khí;

2. xác minh không còn áp tích trữ;

3. cố định hose và fitting;

4. dùng component đúng rating;

5. không tháo generator khi còn áp;

6. bảo vệ mắt/tai theo đánh giá rủi ro;

7. giữ outlet khỏi người và vật rời;

8. nạp áp từ từ trong vùng kiểm soát.

Chi phí khí nén và điều khiển theo nhu cầu

Air consumption phải được quy đổi thành thời gian chạy và chi phí của hệ thống, không chỉ giá mua thiết bị. Một vortex chạy liên tục khi tải chỉ xuất hiện 20% thời gian sẽ tiêu thụ khí không cần thiết.

Các biện pháp cần đánh giá:

• solenoid điều khiển theo machine cycle;

• thermostat hoặc sensor;

• interlock khi máy dừng;

• storage cục bộ nếu tải ngắn và hệ thống cho phép;

• sửa leak trước khi thêm tải mới;

• so sánh với chiller, fan, heat exchanger;

• log pressure để chắc chắn tải mới không làm ảnh hưởng thiết bị khác.

Không giảm áp hoặc flow dưới điều kiện model chỉ để tiết kiệm nếu không xác nhận hiệu năng vẫn đạt.

Quy trình chọn và thử nghiệm

1. Xác định tải nhiệt và target temperature.

2. Ghi ambient, humidity và thời gian chạy.

3. Đo pressure/flow động tại điểm lắp.

4. Xác định air-quality và dew point.

5. Chọn model sơ bộ từ capacity/consumption ở điều kiện catalog.

6. Kiểm tra ren, vật liệu, kích thước và phụ kiện.

7. Thiết kế đường lạnh, hot exhaust và noise control.

8. Tính tiêu thụ khí và logic on/off.

9. Lắp theo manual, nạp áp từ từ.

10. Đo inlet, outlet và nhiệt độ tải dưới điều kiện xấu nhất.

11. Ghi cấu hình adjustment và tiêu chí pass/fail.

12. Lập lịch kiểm tra filter, drain và hiệu năng.

Lỗi chọn thường gặp

Chọn theo nhiệt độ thấp nhất

Nhiệt độ không nói hết capacity. Tải có thể không giảm dù khí ra rất lạnh nhưng flow quá nhỏ.

Dùng áp ở compressor làm dữ liệu inlet

Pressure drop của toàn tuyến chỉ xuất hiện khi chạy. Phải đo tại thiết bị dưới flow thực.

Bỏ qua air consumption

Model lớn có thể làm tụt áp hệ thống hoặc tăng chi phí utility. Cần kiểm tra capacity compressor và demand profile.

Không xử lý nước và dầu

Contamination làm giảm hiệu năng và có thể gây sự cố tại generator/nozzle. Chọn filter/dryer theo manual.

Dẫn hot exhaust vào vùng tải

Nhiệt bị đưa trở lại vùng làm mát làm giảm hoặc triệt tiêu kết quả.

Tự gắn muffler hoặc hose gây backpressure

Outlet restriction có thể thay đổi hiệu năng. Chỉ dùng phụ kiện và giới hạn được hãng chấp thuận.

Checklist gửi yêu cầu báo giá

• ứng dụng và vật cần làm mát;

• tải nhiệt hoặc dữ liệu để tính;

• nhiệt độ hiện tại, target, ambient và humidity;

• thời gian chạy và duty cycle;

• pressure/flow động tại điểm lắp;

• air-quality, dryer/filter hiện có;

• khoảng cách từ vortex đến tải;

• giới hạn kích thước, noise và hot exhaust;

• nguồn điện/control cho solenoid nếu có;

• chuẩn ren và part number ưu tiên;

• yêu cầu chứng nhận, môi trường nguy hiểm;

• số lượng và ảnh vị trí lắp.

Gửi dữ liệu qua trang liên hệ. Có thể xem kho bài viết kỹ thuật để chuẩn bị thông tin hệ thống và danh mục sản phẩm cho các nhóm phụ kiện hiện có. Website chưa có trang sản phẩm vortex tube được xác nhận; bài phải giữ ở draft đến khi nguồn ảnh, quyền dùng nhãn hiệu/catalog, thông số và landing/product page được người phụ trách xác nhận.

Nguồn kỹ thuật tham khảo

• Vortec — Vortex Tubes and Model Specifications

• Vortec — Vortex Tube FAQ

• Vortec — Vortex Tube Short Course

• CAGI — Compressed Air System Design, Chapter 4

• ISO — ISO 8573-1:2010, Compressed air purity classes

Ghi chú biên tập: Cooling capacity, air consumption, inlet pressure, temperature performance, filtration và phụ kiện phải lấy từ tài liệu của đúng part number ở điều kiện công bố. Không dùng ảnh catalog Vortec cho đến khi quyền sử dụng được xác nhận.
