Phân biệt ren BSPP và BSPT: cách nhận biết, chọn đầu nối
Phân biệt ren BSPP và BSPT theo dạng ren, bề mặt làm kín và quy trình kiểm tra. Xem cách đối chiếu đầu nối thủy lực trước khi chọn cấu hình.
Mục lục bài viết
BSPP và BSPT đều xuất hiện trên đầu nối, cổng thiết bị và bản vẽ hệ thống. Khác biệt quan trọng nhất là hình dạng ren và vị trí làm kín: BSPP dùng ren song song, còn BSPT dùng ren côn. Vì vậy, việc hai chi tiết có thể vặn vào nhau không đủ để kết luận chúng tương thích hoặc làm kín an toàn.
Cách kiểm tra đáng tin cậy là đo dạng ren, đường kính và bước ren, sau đó đối chiếu bề mặt làm kín với tài liệu của thiết bị và phụ kiện. Bài viết này cung cấp quy trình nhận biết ban đầu; không thay thế bản vẽ, catalogue hoặc xác nhận kỹ thuật của nhà sản xuất.
BSPP và BSPT khác nhau ở đâu?
Theo Thread and End Connection Identification Guide của Swagelok, ISO 228/1 thuộc nhóm ren thẳng (song song), còn ISO 7/1 thuộc nhóm ren côn. Hướng dẫn cũng yêu cầu nhận diện cả loại ren lẫn cấu tạo đầu kết nối trước khi chọn phụ kiện.
Tiêu chí | BSPP | BSPT |
|---|---|---|
Dạng ren | Song song; đường kính gần như không đổi dọc phần ren đầy đủ. | Côn; đường kính thay đổi dọc phần ren đầy đủ. |
Tiêu chuẩn thường gặp | ISO 228/1. | ISO 7/1. |
Vị trí làm kín | Không dựa vào ren song song; tùy cấu hình có thể làm kín tại mặt côn, O-ring hoặc vòng đệm. | Làm kín tại phần ren côn; vật liệu làm kín phải theo chỉ dẫn của nhà sản xuất. |
Điểm cần xác nhận | Dạng bề mặt ghép và loại phần tử làm kín. | Độ côn, bước ren, chiều ăn khớp và yêu cầu vật liệu làm kín. |
Không dùng bảng này để suy ra áp suất làm việc, vật liệu hoặc khả năng thay thế. Các thông số đó phải lấy từ đúng catalogue của thiết bị và đầu nối.
Cách nhận biết BSPP và BSPT tại hiện trường
Quy trình dưới đây bám theo năm bước nhận diện của Swagelok và hướng dẫn nhận diện ren thủy lực của Parker. Dùng thước cặp và dưỡng bước ren phù hợp; không ép thử hai chi tiết để xác định loại ren.
- Xác định chi tiết đang kiểm tra là ren ngoài hay ren trong, và ghi lại đầu còn lại của cụm kết nối.
- Đo đường kính đỉnh ren tại ren đầy đủ đầu tiên, khoảng ren thứ tư và ren đầy đủ cuối cùng.
- Nếu các giá trị gần như không đổi, ren có dạng song song; nếu đường kính thay đổi dọc phần ren, ren có dạng côn.
- Đo đường kính danh nghĩa và bước ren bằng dưỡng phù hợp, sau đó đối chiếu bảng của nhà sản xuất.
- Kiểm tra mặt côn, vai, O-ring, vòng đệm hoặc vùng làm kín khác để xác định đúng end connection.
- Đối chiếu vật liệu, áp suất làm việc và hướng dẫn lắp của cả thiết bị lẫn phụ kiện trước khi đặt hàng.
Chọn đầu nối sau khi đã nhận diện ren

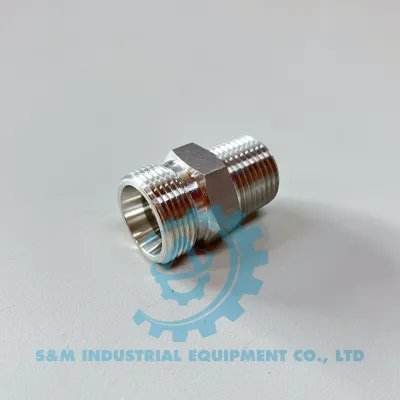

Nếu đã xác nhận cổng cần ghép dùng BSPP, có thể tham khảo nối thẳng cone 24° – ren ngoài BSPP. Với cổng BSPT, xem nối thẳng cone 24° – ren ngoài BSPT. Đây là hai cấu hình catalogue riêng; tên sản phẩm không chứng minh chúng có thể thay thế cho nhau.

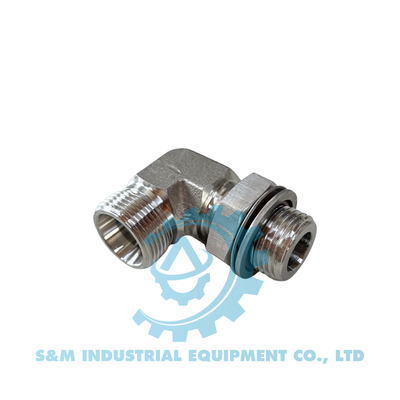

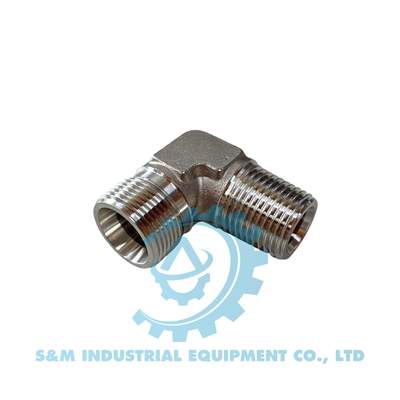

Khi không gian lắp đặt yêu cầu đổi hướng, catalogue có nối vuông cone 24° – ren ngoài BSPP và nối vuông cone 24° – ren ngoài BSPT. Hình dạng thẳng hoặc vuông là tiêu chí riêng, không quyết định loại ren.
Có thể xem thêm danh mục phụ kiện cone 24° để đối chiếu các cấu hình liên quan sau khi đã xác nhận đầy đủ thông số đầu nối.
Checklist trước khi yêu cầu báo giá
- Đã xác định ren ngoài hay ren trong và vị trí của chi tiết trong cụm lắp.
- Đã đo để phân biệt ren song song hay ren côn.
- Đã ghi đường kính và bước ren bằng dụng cụ phù hợp.
- Đã xác định mặt hoặc vùng làm kín, không chỉ đọc ký hiệu ren.
- Đã kiểm tra hình dạng đầu nối: thẳng, vuông hoặc cấu hình khác.
- Đã có yêu cầu về vật liệu và áp suất làm việc từ tài liệu kỹ thuật.
- Nếu còn bất kỳ điểm nào chưa chắc chắn, dừng chọn phụ kiện và gửi ảnh đo cùng tài liệu thiết bị để xác nhận kỹ thuật.
Câu hỏi thường gặp
BSPP có thể lắp trực tiếp vào BSPT không?
Không nên kết luận như vậy. Một số cặp chi tiết có thể bắt đầu ăn ren, nhưng BSPP và BSPT khác dạng ren và cơ chế làm kín. Không ép lắp hoặc coi khả năng vặn vào là bằng chứng tương thích.
Có thể dùng băng PTFE để xử lý mọi trường hợp rò rỉ không?
Không. Vật liệu làm kín chỉ được dùng tại giao diện được thiết kế để làm kín trên ren và phải theo hướng dẫn của nhà sản xuất. Nó không sửa được việc chọn sai dạng ren, sai kích thước hoặc sai bề mặt làm kín.
Chỉ đo đường kính ren có đủ để phân biệt BSPP và BSPT không?
Không. Cần xác định ren ngoài hay ren trong, dạng song song hay côn, đường kính, bước ren và cấu tạo end connection. Sai số chế tạo cũng khiến số đo thực tế không luôn trùng hoàn toàn với kích thước danh nghĩa.
Khi nào cần yêu cầu xác nhận kỹ thuật?
Hãy yêu cầu xác nhận khi thiếu bản vẽ, không xác định được bề mặt làm kín, số đo không khớp bảng, hoặc chưa rõ vật liệu và áp suất làm việc. Không thử lắp bằng lực để thay cho bước xác nhận này.
