Thi công đường ống khí nén: checklist bố trí, xử lý nước ngưng và nghiệm thu

Thi công đường ống khí nén phải bắt đầu từ nhu cầu tại từng điểm dùng: lưu lượng thường và đỉnh, áp suất tối thiểu, chất lượng khí, chu kỳ và khả năng mở rộng. Từ đó mới chọn sơ đồ ring/branch, đường kính trong, vật liệu, dryer–filter, van cô lập, nhánh lấy khí và hệ xả nước ngưng.

Một tuyến lắp đẹp vẫn có thể vận hành kém nếu ống nhỏ, nhiều restriction, nước đọng hoặc nhánh được lấy sai vị trí. Mục tiêu là đưa đủ khí sạch và khô đến điểm dùng với sụt áp cho phép, đồng thời cho phép cô lập, xả nước, kiểm tra rò và bảo trì an toàn. Không chọn size theo đường kính cổng máy nén hoặc theo kinh nghiệm của một nhà xưởng khác.

Bước 1: lập danh sách tải khí nén

Mỗi thiết bị cần một dòng dữ liệu riêng:

• lưu lượng ở điều kiện quy đổi nào;

• áp suất yêu cầu khi thiết bị đang chạy;

• thời gian chạy và duty cycle;

• tải liên tục hay xung ngắn;

• chất lượng khí về hạt, nước và dầu;

• điểm đấu, chiều dài ống mềm và fitting;

• khả năng tăng công suất trong tương lai;

• mức quan trọng nếu áp tụt.

CAGI khuyến nghị tính nhu cầu từ mức tiêu thụ trung bình và load factor thay vì cộng toàn bộ lưu lượng cực đại rồi giả định mọi thiết bị chạy liên tục. Tuy nhiên, peak đồng thời vẫn phải được nhận diện để quyết định storage và kích thước tuyến.

Nếu là cải tạo, nên đo flow và pressure theo thời gian ở máy nén, header và các điểm xa. Dữ liệu một thời điểm không cho thấy peak theo ca hoặc sự kiện nhiều máy chạy cùng lúc.

Bước 2: xác định áp suất tại điểm dùng và ngân sách sụt áp

Áp suất cần được định nghĩa tại thiết bị trong lúc có lưu lượng, không phải chỉ số tĩnh khi không tải. Từ yêu cầu điểm dùng, lập pressure budget qua:

• aftercooler và separator;

• receiver;

• dryer;

• filter;

• header và branch;

• valve, regulator, quick coupling;

• hose cuối tuyến;

• dự phòng filter bẩn trong giới hạn cho phép.

CAGI giải thích pressure drop chỉ xuất hiện khi có dòng và tăng theo resistance/velocity. Kaeser cũng nhấn mạnh không nên xử lý sụt áp bằng cách tăng setpoint máy nén trước khi tìm restriction.

Một ngân sách cần ghi giá trị thiết kế cho từng đoạn và trạng thái sạch/bẩn. Không dùng mục tiêu 10% của hướng dẫn tổng quát làm tiêu chí hợp đồng nếu quy trình cần chặt hơn; dự án phải chốt con số riêng.

Bước 3: chọn kiến trúc ring, branch hoặc kết hợp

Ring main

Ring main cho phép khí đi đến tải từ hai hướng khi các van liên quan mở. Cấu hình này có thể giảm sụt áp và tạo khả năng cô lập từng đoạn, nhưng cần nhiều ống và phải kiểm soát hướng nước ngưng.

Branch

Branch dùng ít vật tư hơn và phù hợp khu vực đơn giản, nhưng đoạn đầu có thể phải mang toàn bộ flow downstream. Nếu mở rộng không được tính từ đầu, điểm cuối dễ thiếu áp.

Kết hợp

Một ring chính với nhánh cục bộ thường cân bằng khả năng mở rộng và chi phí. Van sectionalizing nên đặt để có thể bảo trì một vùng mà không dừng toàn nhà máy, nhưng vị trí van phải tránh tạo pocket nước hoặc vùng không có đường xả.

Kaeser mô tả ring, branch và combination như ba kiến trúc cơ bản. Lựa chọn cuối cần dựa trên layout, peak, criticality và kế hoạch mở rộng.

Bảng dữ liệu thiết kế tuyến

Bước 4: tính đường kính trong, không chọn theo tên size

Pressure drop phụ thuộc flow, áp suất, đường kính trong, chiều dài, độ nhám và các fitting. Mỗi elbow, tee, valve, filter, dryer, quick coupling và hose đều thêm resistance. Vì vậy phải dùng tổng equivalent length hoặc phương pháp tính được duyệt, không chỉ chiều dài thẳng.

Quy trình chọn:

1. xác định flow thiết kế cho từng đoạn;

2. xác định áp suất đầu đoạn và pressure drop cho phép;

3. lấy ID thực của hệ ống, không dùng OD;

4. cộng chiều dài tương đương của fitting và valve;

5. kiểm tra velocity theo hướng dẫn dự án;

6. tính trạng thái hiện tại và mở rộng;

7. kiểm tra nhánh xung có cần receiver cục bộ;

8. xác nhận pressure ở điểm xa trong kịch bản peak.

CAGI cho thấy ống nhỏ làm velocity và pressure drop tăng. Tăng áp máy nén để bù một tuyến undersized thường làm tăng tiêu thụ và leakage, nhưng không sửa nguyên nhân.

Bước 5: chọn vật liệu ống và hệ nối

Vật liệu phải có pressure–temperature rating phù hợp, tương thích condensate/dầu và được nhà sản xuất cho phép dùng với khí nén. Kaeser so sánh steel, stainless steel, copper, aluminum và cảnh báo không dùng PVC cho compressed air do rủi ro an toàn.

Cần đánh giá:

• rating của ống, fitting, valve và hose;

• nhiệt độ tại compressor discharge và sau dryer;

• ăn mòn trong/ngoài;

• chất lượng bề mặt và nguy cơ scale;

• phương pháp nối và kỹ năng lắp;

• giãn nở nhiệt;

• support, rung và tải trọng;

• khả năng mở rộng;

• yêu cầu clean air của quy trình.

Không trộn các hệ fitting chỉ vì cùng đường kính. Với hệ modular, dùng component và dụng cụ đúng hãng/series theo hướng dẫn.

Bước 6: kiểm soát nước ngưng từ nguồn đến điểm dùng

Không khí nén có thể tạo condensate khi nhiệt độ giảm. Hệ thống cần tách, thu và xả nước ở các vị trí được thiết kế. Nước ngưng có thể chứa dầu hoặc chất bẩn, nên phương án xử lý phải tuân thủ quy định môi trường của cơ sở.

Kaeser khuyến nghị với hệ không dryer, main line có độ dốc và drain tại điểm thấp; nhánh điểm dùng lấy từ phía trên bằng swan neck để hạn chế kéo nước vào thiết bị. Với hệ có dryer, nhánh từ phía trên vẫn là lớp bảo vệ khi dryer gặp sự cố. Góc dốc cụ thể phải theo bản vẽ và hướng dẫn hệ ống, không áp một con số cho mọi layout.

Bố trí cần xem:

• separator sau aftercooler;

• receiver drain;

• dryer/filter drain;

• drip leg tại low point;

• drain cuối header và trước đoạn đi lên;

• nhánh lấy khí từ phía trên header;

• collector không tạo backpressure ngoài thiết kế;

• điểm kiểm tra và bảo trì drain.

Không xả condensate trực tiếp ra sàn. Không nối drain từ các áp suất khác nhau vào một đường pressurized nếu thiết kế không cho phép.

Bước 7: chọn dryer, filter và chất lượng khí

ISO 8573-1 phân loại contaminants và purity classes liên quan đến particles, water và oil. Dự án cần xác định class tại điểm đo cụ thể, không chỉ ghi “khí sạch”. Các tải khác nhau có thể cần chất lượng khác nhau; không bắt toàn bộ nhà máy đạt class cao nhất nếu một nhánh xử lý riêng hợp lý hơn.

Để chọn hệ xử lý cần biết:

• ambient và inlet temperature;

• flow bình thường/peak;

• operating pressure;

• pressure dew point yêu cầu;

• particle và oil class;

• hậu quả nếu dryer/filter bypass;

• drain và xử lý condensate;

• pressure drop sạch và giới hạn thay element;

• nhu cầu giám sát dew point/differential pressure.

Không mô tả filter bằng micron duy nhất rồi kết luận đủ chất lượng. Hiệu suất, oil carryover, test condition và vị trí đo đều quan trọng.

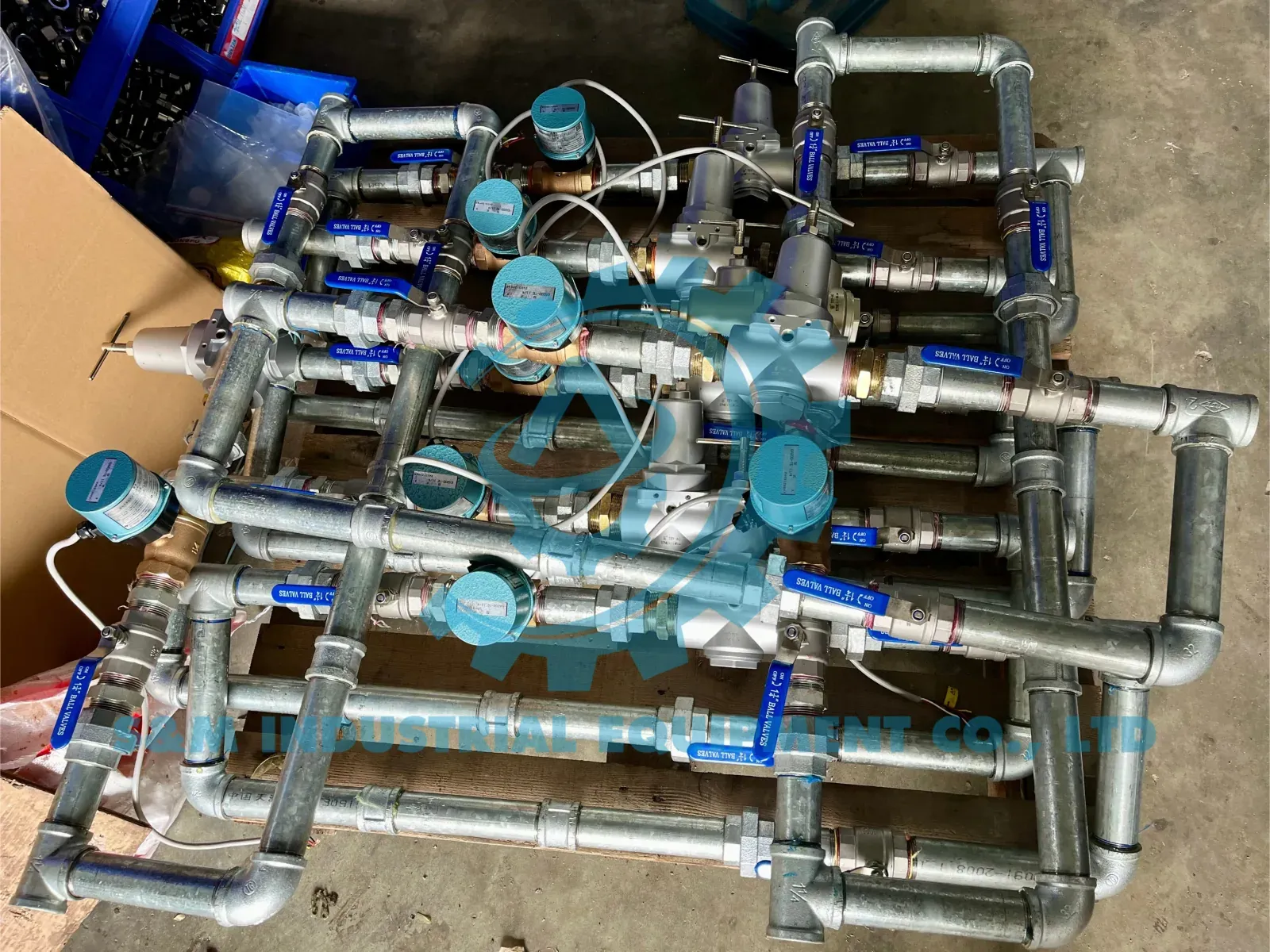

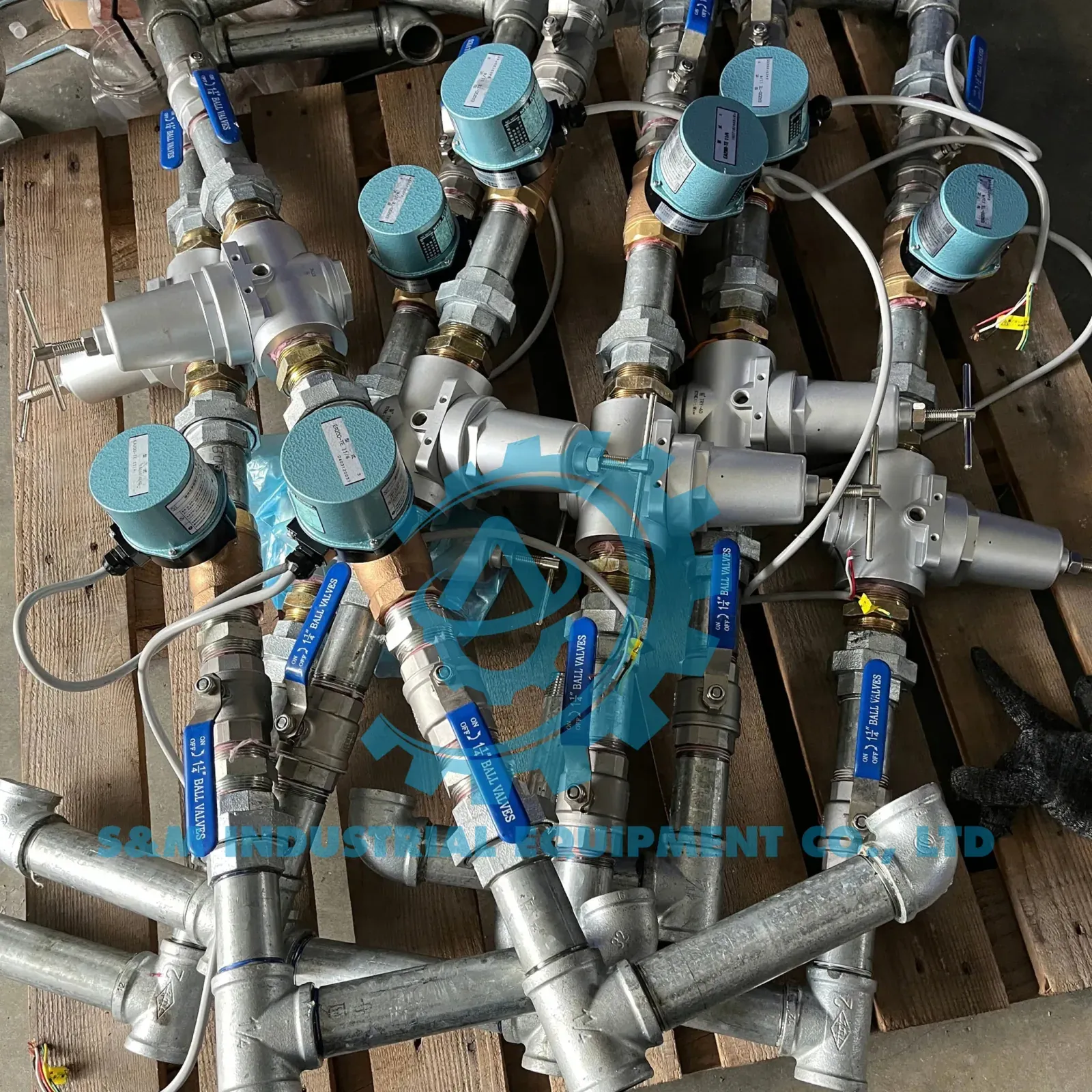

Bước 8: bố trí van, regulator và điểm dùng

Mỗi khu vực nên có khả năng cô lập và xả áp theo quy trình. Regulator đặt gần tải khi cần áp riêng; gauge hoặc sensor cần range phù hợp và dễ đọc. Quick coupling và hose phải đủ flow, rating và được chống whip nếu quy trình yêu cầu.

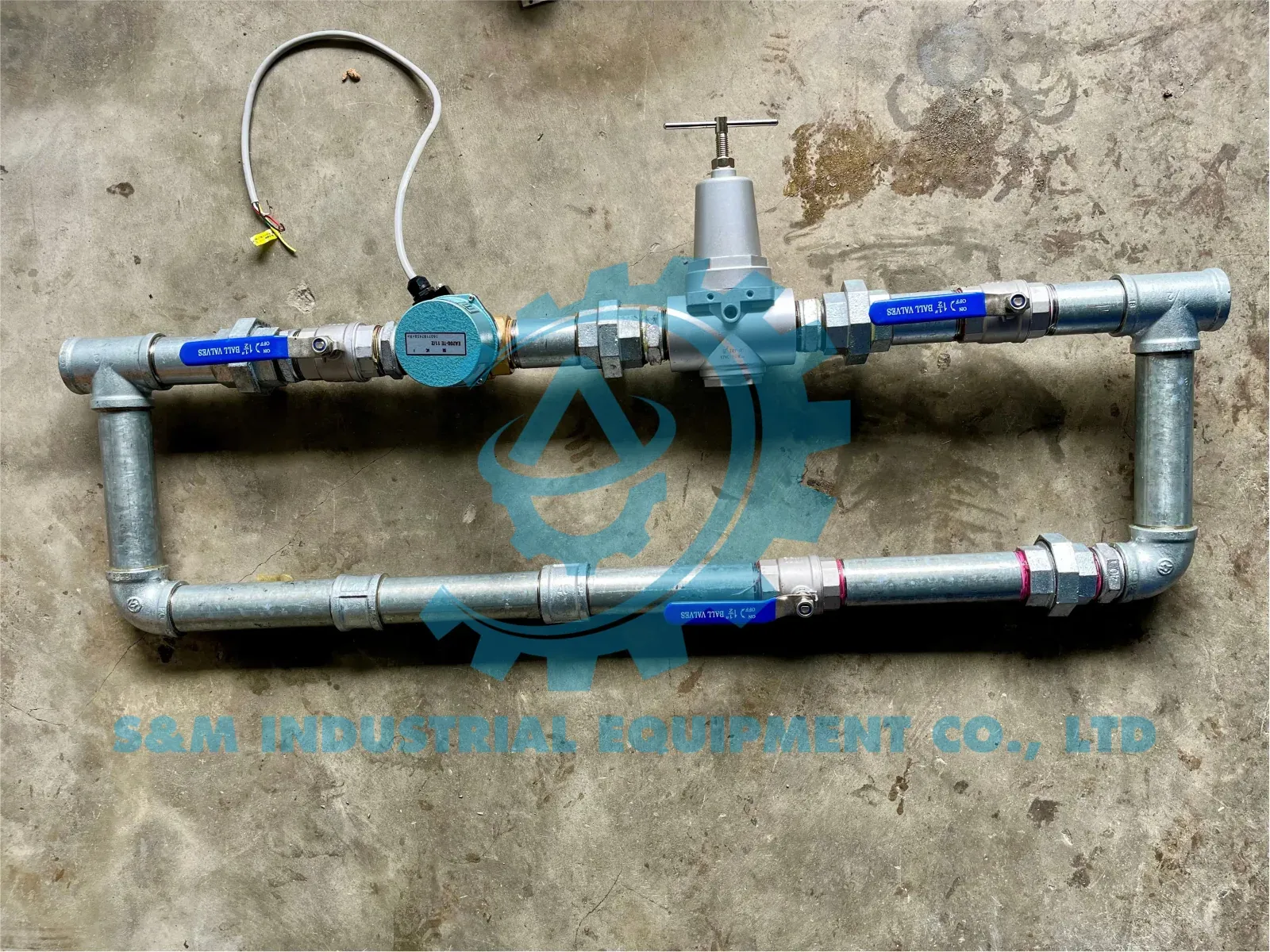

Một cụm điểm dùng có thể gồm:

• isolation valve có khóa;

• point-of-use filter;

• regulator và gauge;

• lubricator chỉ khi thiết bị cần và quy trình cho phép;

• soft-start/dump valve cho máy;

• quick coupling đúng profile;

• hose có rating, length và restraint phù hợp.

Không dùng van khóa đơn lẻ làm bằng chứng an toàn. Trước bảo trì phải khóa nguồn, xả áp tích trữ và xác minh trạng thái zero-energy.

Bước 9: routing, support và nhận diện tuyến

Routing phải tránh nhiệt, cạnh sắc, vùng xe nâng và khu vực có thể tích nước. Support chịu tải của ống, valve và condensate; không để port của máy nén/dryer làm support.

Kiểm tra:

• support spacing theo vật liệu/size/hãng;

• bù giãn nở và flexible connection tại nguồn rung;

• slope theo bản vẽ;

• không tạo U-pocket ngoài thiết kế;

• valve/drain có lối bảo trì;

• nhãn hướng dòng, áp và khu vực;

• màu/nhãn phù hợp quy định cơ sở;

• khoảng cách với điện, nhiệt và hóa chất;

• hose cuối tuyến không bị kéo căng hoặc xoắn.

Mọi thay đổi hiện trường phải được cập nhật vào as-built.

Bước 10: lắp đặt và kiểm soát sạch

Trước lắp, kiểm tra vật tư, rating, seal và tình trạng bên trong. Bịt hai đầu ống khi vận chuyển. Sau cắt phải loại bỏ chip và làm sạch bằng phương pháp phù hợp; không để swarf đi vào valve hoặc máy.

Trình tự cơ bản:

1. xác nhận bản vẽ revision và permit;

2. lắp support chính;

3. định tuyến main và branch;

4. lắp valve, drip leg và drain đúng hướng;

5. căn chỉnh trước khi siết;

6. lắp flexible connector ở vị trí thiết kế;

7. gắn nhãn và tag;

8. kiểm tra torque/engagement theo hệ ống;

9. xác nhận drain có đường xả an toàn;

10. thực hiện kiểm tra trước pressure test.

Không dùng compressed air để thổi vào người hoặc quần áo. Không dùng oxygen để pressure test hoặc vệ sinh tuyến.

Bước 11: thử áp, thử rò và khởi động

Kế hoạch test phải nêu test medium, pressure, boundary, duration, thiết bị đo, vùng loại trừ và acceptance criteria. Chỉ dùng giá trị do thiết kế/code/hãng phê duyệt; không áp hệ số truyền miệng.

Trước nạp áp:

• mọi component trong boundary đủ rating;

• pressure relief/test setup hoàn chỉnh;

• drain và open end được kiểm soát;

• người không nhiệm vụ rời vùng;

• gauge phù hợp và đã kiểm tra;

• van ở đúng trạng thái;

• restraint và support hoàn tất.

Nạp áp từng bước. Kiểm tra rò bằng phương pháp được duyệt như ultrasonic hoặc dung dịch phù hợp tại vị trí an toàn; không dùng tay tìm rò. Kaeser khuyến nghị post-installation leak check và leak audit định kỳ.

Sau test, vận hành từng khu vực, đo pressure tại điểm xa dưới flow thực, kiểm tra drain, dryer, differential pressure và trạng thái compressor control. So sánh với design basis; không chỉ xác nhận “có khí”.

Checklist nghiệm thu

• sơ đồ, route và size đúng as-built;

• material/rating của toàn bộ component được xác nhận;

• support, expansion và vibration control hoàn chỉnh;

• ring/branch valve đúng trạng thái và có tag;

• drip leg, separator và drain hoạt động;

• nhánh điểm dùng lấy đúng vị trí;

• pressure drop tại peak đạt tiêu chí;

• air quality/dew point đạt yêu cầu tại điểm đo;

• leak test đạt acceptance criteria;

• safety valve và dump function được kiểm tra theo thẩm quyền;

• nhãn tuyến và hướng dòng đầy đủ;

• manual, certificate, test record và spare được bàn giao;

• người vận hành được hướng dẫn isolation và drain.

Dữ liệu cần gửi để khảo sát

• mặt bằng, chiều dài, cao độ và khu vực mở rộng;

• danh sách thiết bị, flow, pressure và duty cycle;

• log pressure/flow hiện có nếu là cải tạo;

• máy nén, receiver, dryer, filter và drain hiện hữu;

• class chất lượng khí hoặc yêu cầu quy trình;

• vật liệu/rating bắt buộc;

• thời gian dừng và permit;

• ảnh tuyến, low point, điểm dùng và vị trí rò;

• tiêu chí pressure drop, leak test và nghiệm thu;

• phạm vi cung cấp, đào tạo và hồ sơ.

Gửi dữ liệu qua trang liên hệ. Có thể xem kho bài viết kỹ thuật và danh mục sản phẩm để chuẩn bị thông tin về fitting, hose và phụ kiện liên quan. Website hiện chưa có landing page dịch vụ khí nén được xác nhận; bài nên giữ ở draft đến khi landing page routable và quy trình thi công được SMIE phê duyệt.

Nguồn kỹ thuật tham khảo

• CAGI — Compressed Air System Design, Chapter 4

• Kaeser — Air System Piping Guide

• ISO — ISO 8573-1:2010, Compressed air purity classes

• Atlas Copco — Sizing Compressed Air Pipe

Ghi chú biên tập: Flow, pressure, air-quality class, pipe size, slope, test pressure và acceptance criteria phải được tính/chốt cho từng dự án. Bài viết không thay thế code, manual của hệ ống hoặc quy trình an toàn tại cơ sở.
