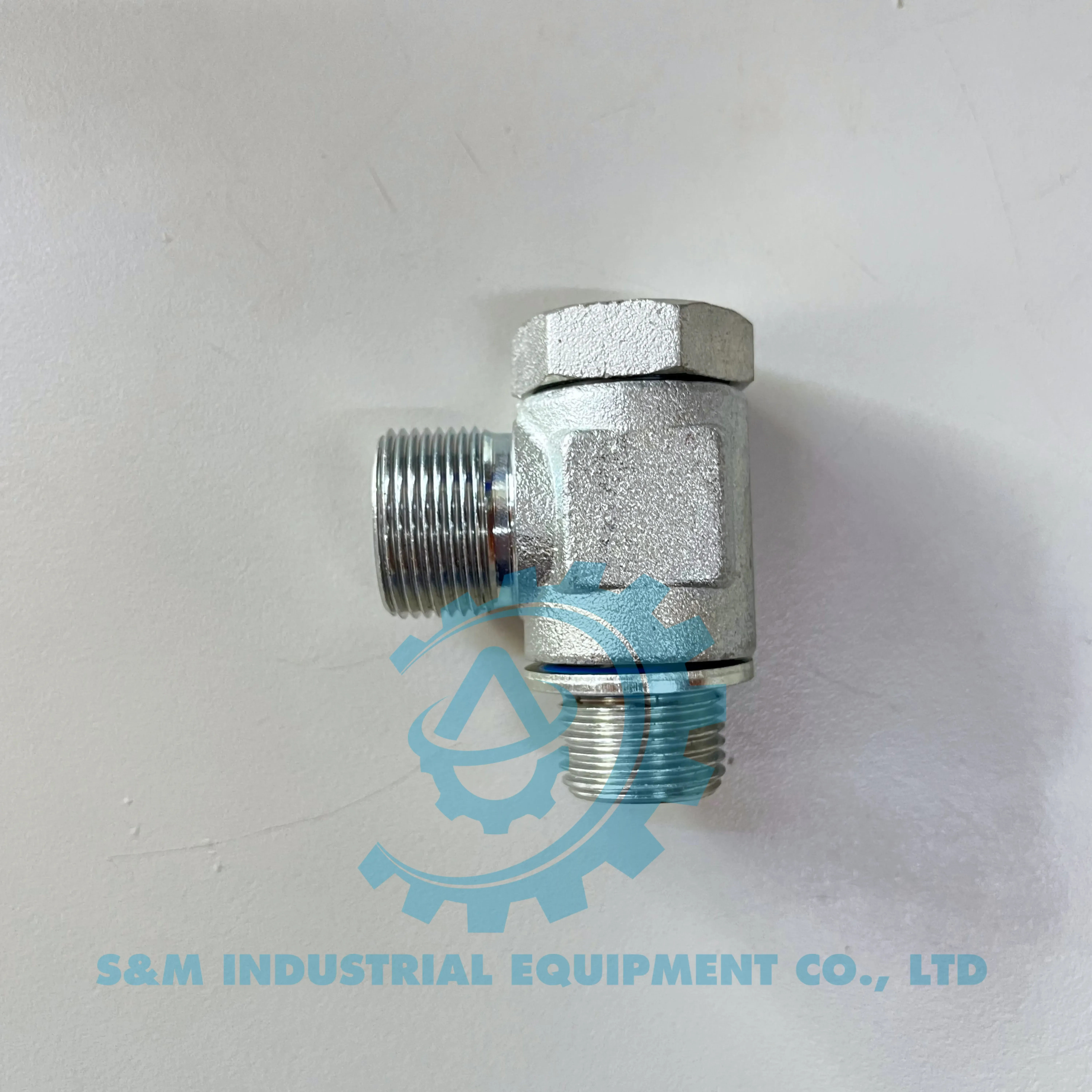

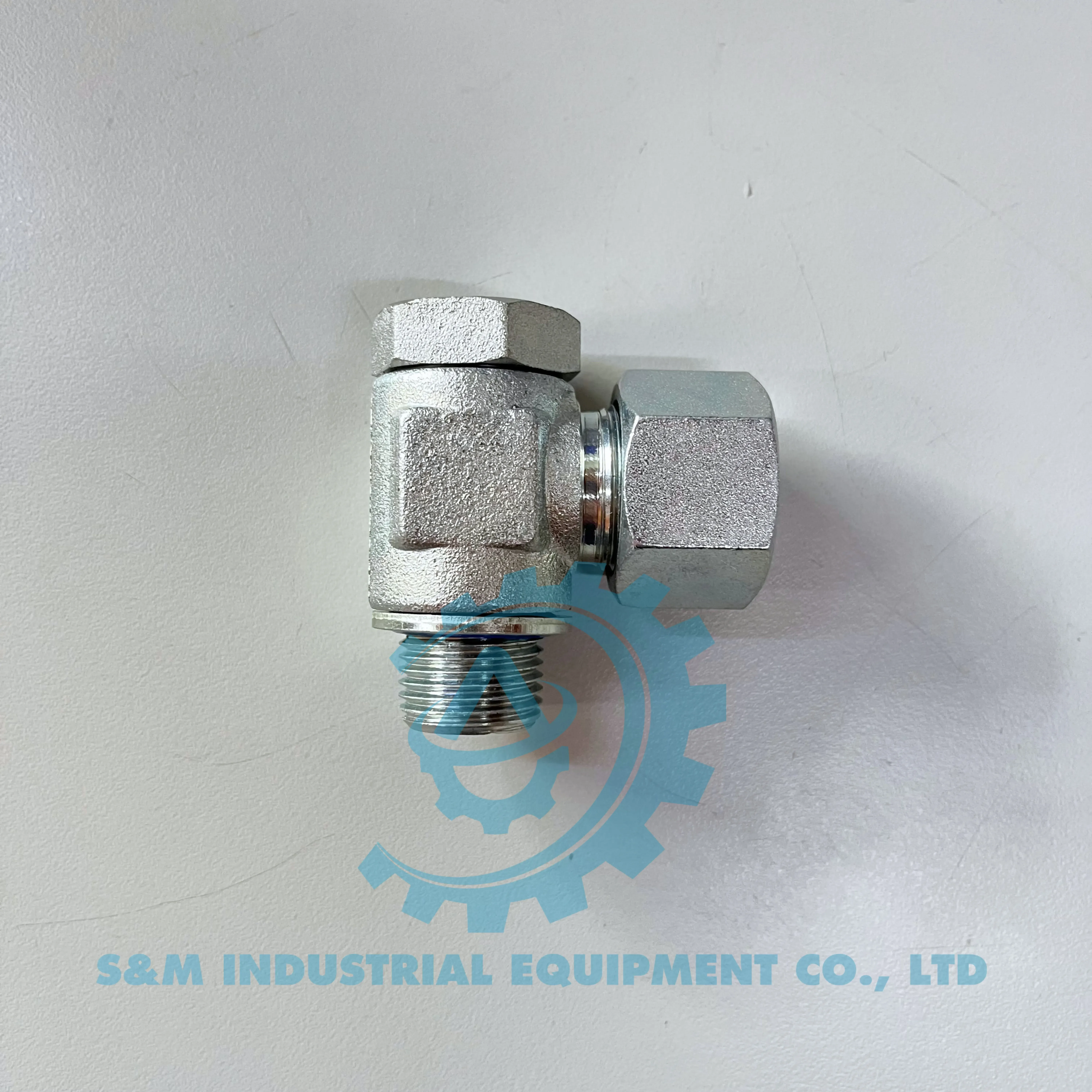

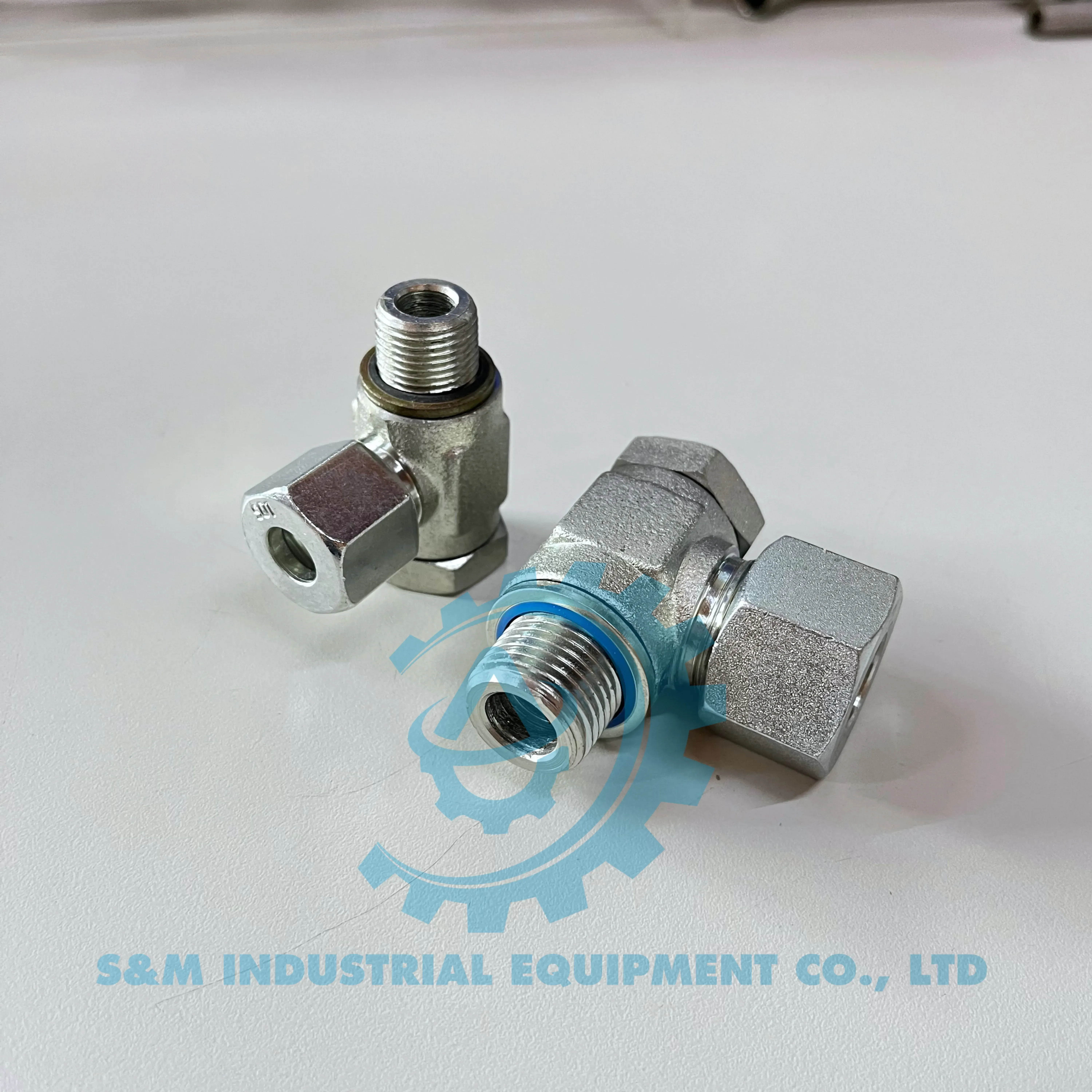

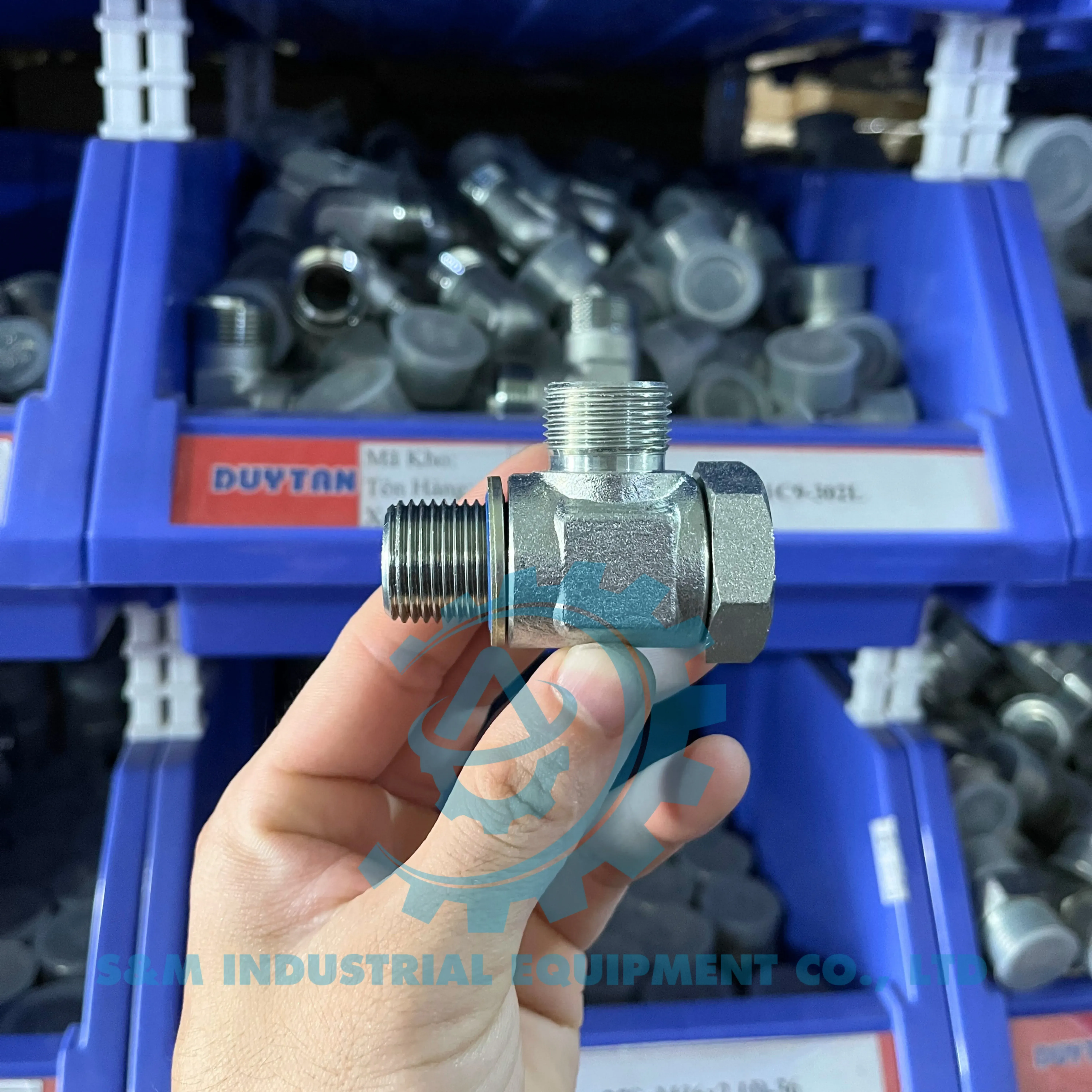

Nối Banjo 1đầu tán bắp - 1đầu ren ngoài BSPP

Nối Banjo 1đầu tán bắp - 1đầu ren ngoài BSPP là một loại khớp nối thủy lực đặc biệt được thiết kế để sử dụng trong các hệ thống thủy lực và khí nén có không gian hạn chế. Dựa trên chuẩn DIN 2353, loại nối này cho phép dẫn chất lỏng hoặc khí qua một vòng tròn rỗng (thân banjo), kết nối với ống dẫn thông qua bu-lông rỗng. Thiết kế thông minh của nối banjo giúp tiết kiệm không gian và cho phép điều chỉnh linh hoạt hướng lắp đặt.

Tư vấn & báo giá

0355.829.691

Liên hệ tư vấn

Email: [email protected]

Thông số kỹ thuật

Thân Banjo: có hình tròn, rỗng bên trong, làm từ thép mạ kẽm hoặc inox, có lỗ xuyên tâm cho bu-lông rỗng đi qua
Bu-lông banjo: là bu-lông đặc biệt có lỗ rỗng dọc thân và lỗ ngang để dẫn lưu chất, kết nối thân banjo với thiết bị hoặc block thủy lực.
Đai ốc ( Tán): dùng để siết ren và tạo lực nén.
Vòng cắt ( hạt bắp): cắt sâu vào ống khi siết, tạo kết nối kín tuyệt đối.
Kết nối nhanh chóng: chỉ cần siết đai ốc, không cần hàn hoặc bulông.

Mô tả chi tiết

Giới thiệu chung: Nối Banjo 1đầu tán bắp - 1đầu ren ngoài BSPP là một loại khớp nối thủy lực đặc biệt được thiết kế để sử dụng trong các hệ thống thủy lực và khí nén có không gian hạn chế. Dựa trên chuẩn DIN 2353, loại nối này cho phép dẫn chất lỏng hoặc khí qua một vòng tròn rỗng (thân banjo), kết nối với ống dẫn thông qua bu-lông rỗng. Thiết kế thông minh của nối banjo giúp tiết kiệm không gian và cho phép điều chỉnh linh hoạt hướng lắp đặt.

Cấu tạo:

Nối Banjo 1đầu tán bắp - 1đầu ren ngoài BSPP bắp gồm 4 phần chính:
Cấu tạo góc vuông 90 ° , phù hợp nối ống cứng hoặc ống thép không gỉ, ống thủy lực phủ kẽm,...

Thông số kỹ thuật:

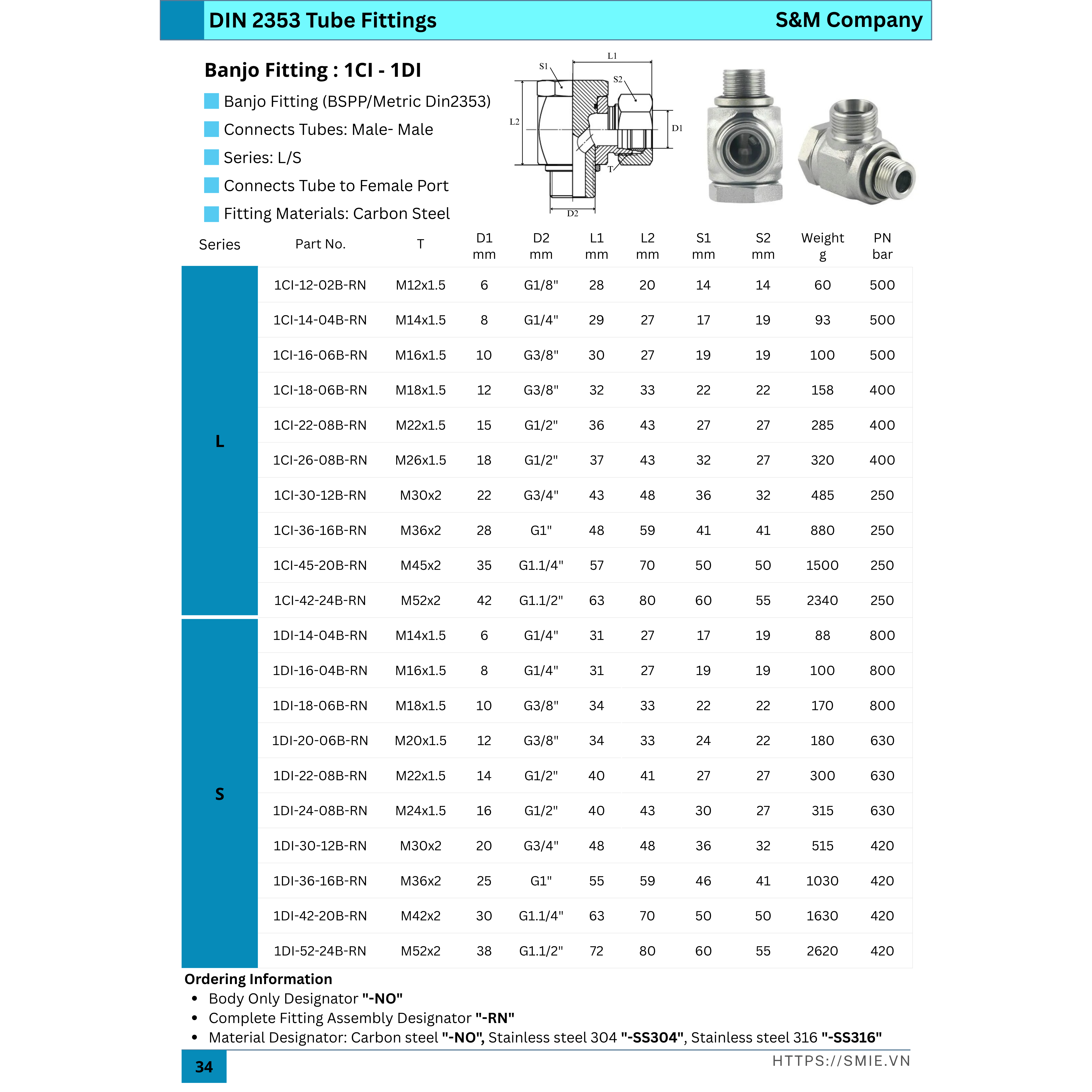

Nối Banjo 1đầu tán bắp - 1đầu ren ngoài BSPP theo tiêu chuẩn DIN 2353 của Đức được chia làm 3 hệ:
Hệ LL áp làm việc từ 0 đến 100 bar
Hệ L áp làm việ từ 100 đến 250 bar
Hệ S áp làm việc từ 400 đến 630 bar

Ưu điểm nổi bật:

Thiết kế nhỏ gọn, tiết kiệm không gian – lý tưởng cho vị trí lắp đặt khó tiếp cận.
Kết nối nhanh giữa hai chuẩn DIN và BSPT mà không cần chuyển đổi phức tạp.
Có thể xoay hướng lắp đặt linh hoạt, dễ điều chỉnh đầu nối sau khi cố định.
Đa dạng kích thước và vật liệu, tương thích tốt với nhiều loại chất lỏng khác nhau (dầu, khí, nước…)

Ứng dụng:

Các hệ thống truyền động thủy lực và khí nén trong máy công nghiệp, máy ép, máy đúc nhôm.
Dẫn dầu đến bộ chia áp, xilanh thủy lực, block valve.
Máy móc xây dựng, khai thác khoáng sản, xe chuyên dụng.
Các ngành dầu khí, thực phẩm, hóa chất với yêu cầu kết nối tiêu chuẩn kép.

Kết luận: Nối Banjo 1đầu tán bắp - 1đầu ren ngoài BSPP là một giải pháp thông minh, hiệu quả trong hệ thống dẫn lưu chất có không gian hẹp và yêu cầu kỹ thuật cao. Với thiết kế tối ưu, khả năng lắp đặt linh hoạt và độ bền vượt trội, sản phẩm này là lựa chọn lý tưởng cho các ứng dụng thủy lực – khí nén hiện đại.
