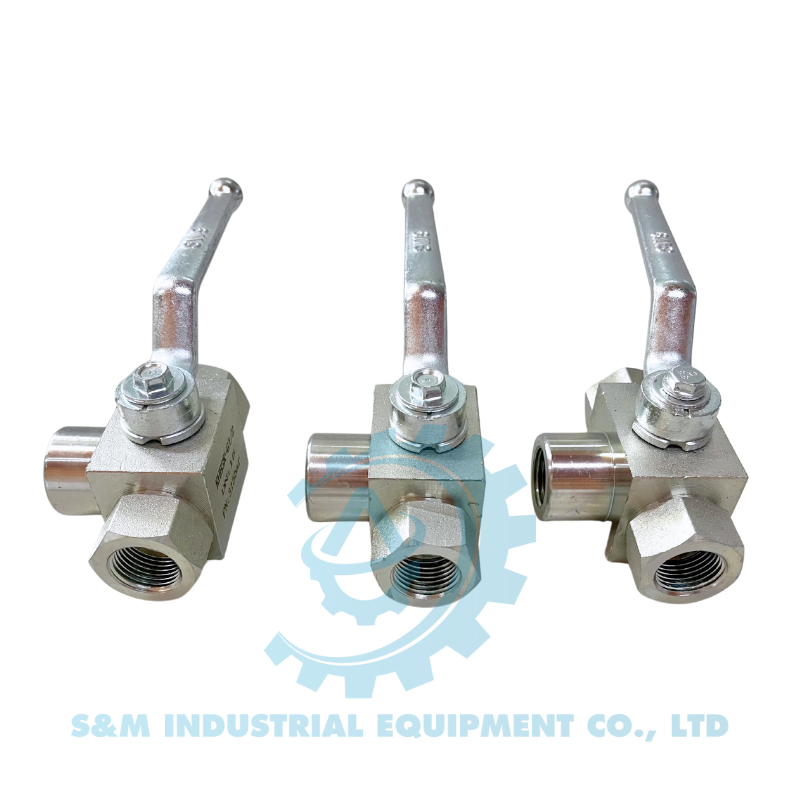

VAN BI THỦY LỰC 3 NGÃ – MÔ TẢ KỸ THUẬT
1. Tổng quan
Van bi thủy lực 3 ngã là thiết bị điều khiển dòng chảy trong hệ thống thủy lực, cho phép phân phối hoặc chuyển hướng dòng dầu giữa ba cổng. Van hoạt động bằng cách xoay bi cầu bên trong có thiết kế đặc biệt (chữ “L” hoặc chữ “T”) để chuyển đổi hướng dòng hoặc kết hợp các đường dầu với nhau.
Đây là lựa chọn lý tưởng trong các hệ thống yêu cầu phân phối, chuyển hướng, hoặc ngắt/mở nhiều nhánh dầu trong cùng một cụm van.
2. Cấu tạo chính
-
Thân van:
-
Vật liệu: Thép carbon mạ kẽm, Inox 316
-
Gia công chính xác, chịu áp lực cao
-
-
Bi van:
-
Có rãnh dạng chữ L hoặc T
-
Thép tôi cứng, mạ crom hoặc inox
-
-
Tay gạt:
-
Gắn trực tiếp với trục xoay, điều khiển bằng tay
-
Có thể gắn thêm khóa an toàn hoặc tay quay dài
-
-
Gioăng làm kín:
-
Vật liệu: PTFE (Teflon), NBR hoặc Viton
-
Chịu mài mòn và áp suất cao trong môi trường dầu thủy lực
-
-
L-Port (chữ L):
Kết nối 2 trong 3 cổng theo góc vuông → Dùng để chuyển hướng dòng chảy. -
T-Port (chữ T):
Có thể kết nối cả 3 cổng → Dùng để phân phối dòng hoặc kết hợp dòng chảy.
4. Ưu điểm nổi bật
- Đóng/mở và chuyển hướng dòng nhanh, chỉ với 1/4 vòng tay gạt
- Chịu được áp lực lớn, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt
- Độ kín cao, không rò rỉ, phù hợp với dầu thủy lực và các dung dịch có độ nhớt
- Tiết kiệm không gian lắp đặt – tích hợp 3 đường dầu trong 1 van
- Nhiều tùy chọn cấu hình: tay gạt, điều khiển điện/khí, kết nối ren hoặc bích
5. Ứng dụng phổ biến
-
Hệ thống thủy lực máy ép, máy CNC, máy công trình
-
Hệ thống phân phối hoặc chuyển hướng dòng dầu
-
Bộ chia dầu, chuyển đổi nguồn cung cấp trong máy móc
-
Hệ thống nâng hạ, thiết bị cơ giới, trạm nguồn thủy lực, đường ống thủy lực..
KẾT LUẬN
Van bi thủy lực 3 ngã là giải pháp lý tưởng cho các hệ thống thủy lực cần chia nhánh, chuyển hướng hoặc kết hợp dòng dầu linh hoạt. Với thiết kế chắc chắn, hoạt động ổn định và độ bền cao, đây là thiết bị không thể thiếu trong các nhà máy, công trình và thiết bị công nghiệp hiện đại.
