Cách lắp kẹp ống thủy lực: đế hàn, ray và cấu hình kẹp tầng

Lắp kẹp ống thủy lực đúng nghĩa là cố định một tuyến đã được thiết kế và căn chỉnh, không dùng kẹp để kéo ống đang lệch về vị trí. Trước khi khoan hoặc hàn đế, phải xác nhận đường kính ngoài của ống, series kẹp, vị trí co và đầu nối, giãn nở nhiệt, vùng rung, khoảng thao tác cùng phương án bảo trì. Sau đó mới chọn đế hàn, ray hoặc cấu hình kẹp tầng của đúng hệ.

Không có một khoảng cách kẹp hay mô-men siết dùng cho mọi ống. Giá trị phụ thuộc OD, vật liệu ống, khối lượng, hướng tuyến, rung động, nhiệt độ, series và phần cứng. Bài này trình bày trình tự kiểm soát lắp đặt; thông số cuối cùng phải lấy từ catalog và bản vẽ của đúng nhà sản xuất.

Điều kiện bắt buộc trước khi lắp

Nếu làm việc trên hệ thống hiện có, dừng máy, khóa nguồn năng lượng và xả hoàn toàn áp suất tích trữ. Đỡ tải có thể dịch chuyển; không nới đầu nối để kiểm tra còn áp hay không.

Trước khi lắp, phải có sơ đồ tuyến, OD thực tế, series kẹp, vật liệu, kiểu đế hoặc ray, điều kiện rung/nhiệt và hướng dẫn của đúng hệ. Đồng thời chừa khoảng cho cờ lê, tháo tấm phủ và thay ống.

Bài kẹp ống DIN 3015 giải thích cách phân biệt Part 1, Part 2 và Part 3. Nếu chưa chốt series và group size, cần hoàn tất bước đó trước khi bố trí lắp.

Chọn vị trí kẹp theo chức năng của tuyến

Kẹp nên giữ ống ổn định nhưng không truyền tải ngoài ý muốn vào fitting, van hoặc thiết bị. Vị trí cần được đánh giá theo toàn hệ thống, không chỉ theo khoảng trống trên khung máy.

Gần co và đầu nối

Kẹp quá xa có thể để khối lượng và rung của tuyến tác động lên đầu nối. Kẹp quá gần có thể cản thao tác đai ốc, không cho ống giãn hoặc ép đoạn cong làm việc sai hình học. Phải chừa vùng cờ lê và vùng tháo lắp theo bản vẽ.

Trên đoạn thẳng dài

Khoảng cách phụ thuộc OD, vật liệu, hướng ngang hoặc đứng, khối lượng lưu chất, rung và nhiệt. Không sao chép một khoảng cách từ tuyến nhỏ sang tuyến lớn. Dùng bảng khuyến nghị của nhà sản xuất hoặc tính toán thiết kế đường ống khi tải vượt phạm vi thông thường.

Gần nguồn rung

Kẹp có thể hạn chế chuyển động của ống nhưng không chữa được bơm lệch tâm, cavitation, xung áp hoặc cộng hưởng. Nếu tuyến rung mạnh, phải xác định nguồn kích thích và tránh đặt kẹp tại vị trí làm tăng ứng suất cục bộ.

Trên đoạn giãn nở nhiệt

Một tuyến nóng có thể cần điểm cố định và điểm cho phép dịch chuyển được thiết kế rõ. Kẹp chặt mọi vị trí có thể khóa giãn nở và đưa tải vào co hoặc đầu nối. Quyết định này thuộc thiết kế cơ khí của tuyến, không nên xử lý bằng nới lỏng bulông tùy ý.

Đo OD và chuẩn bị bộ kẹp

Đo OD bằng thước cặp tại đoạn tròn, sạch và không móp. Đo theo ít nhất hai phương vuông góc. Nếu tại vị trí lắp có sơn, sleeve hoặc lớp cách nhiệt, ghi rõ cấu hình cuối mà thân kẹp sẽ tiếp xúc.

Kiểm tra bộ chi tiết:

1. hai nửa thân kẹp đúng OD và vật liệu;

2. tấm đế hoặc đai ốc ray đúng series;

3. tấm phủ đúng group size;

4. bulông đúng đường kính, chiều dài và cấp vật liệu;

5. safety plate và stacking bolt nếu xếp tầng;

6. lớp phủ và vật liệu phù hợp môi trường;

7. không có nứt, cong, ren hỏng hoặc ba via sắc.

Không trộn thân standard với đế heavy, hoặc dùng bulông dài ngẫu nhiên thay stacking bolt. Các chi tiết có thể lắp cơ khí nhưng không tạo thành tổ hợp đã được nhà sản xuất xác nhận.

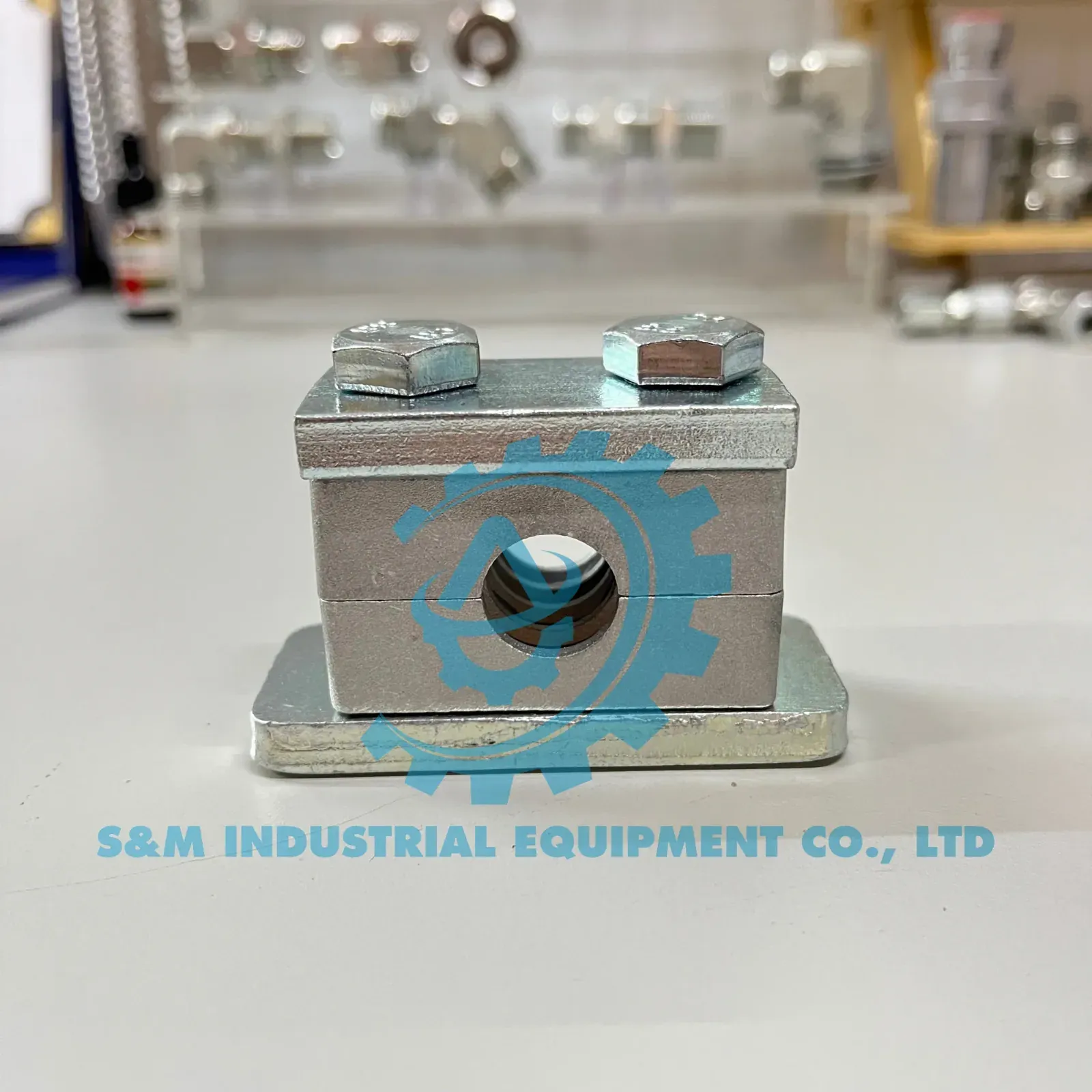

Quy trình lắp bằng đế hàn

Bước 1: lấy dấu trên một tuyến đã căn

Đặt ống theo bản vẽ với dưỡng hoặc giá đỡ tạm. Xác nhận ống đi tự nhiên, không phải dùng tay kéo hoặc xoắn để khớp cổng. Đánh dấu tâm đế sau khi vị trí co, fitting và vùng bảo trì đã đúng.

Không lấy dấu khi đầu nối còn bị cưỡng bức. Nếu bỏ kẹp tạm mà ống bật khỏi vị trí, tuyến cần được chỉnh trước.

Bước 2: tháo chi tiết nhạy nhiệt

Tháo thân kẹp polymer, tấm phủ, bulông và ống khỏi vùng hàn theo quy trình. Chỉ để chi tiết kim loại được phép hàn. Che các cổng và bề mặt gia công khỏi tia lửa, phoi và xỉ.

Không hàn đế khi thân polymer còn lắp. Nhiệt có thể làm biến dạng thân, thay đổi vật liệu hoặc tạo hư hỏng khó thấy.

Bước 3: hàn theo quy trình được duyệt

Vật liệu đế, vật liệu kết cấu, phương pháp hàn, kích thước mối hàn và trình tự phải do quy trình hàn xác định. Hàn điểm để giữ vị trí không đồng nghĩa mối hàn cuối đã đạt. Kiểm soát biến dạng để bề mặt đế không nghiêng hoặc kéo các đế liên tiếp lệch nhau.

Sau hàn, làm sạch xỉ và đánh giá mối hàn theo yêu cầu dự án. Khôi phục lớp chống ăn mòn ở vùng bị ảnh hưởng nhiệt. Không sơn phủ lên ren hoặc mặt lắp khiến thân kẹp không nằm phẳng.

Bước 4: lắp lại ống và thân kẹp

Chờ vùng hàn nguội theo quy trình. Làm sạch đế, đặt nửa thân dưới, đưa ống vào không gây xước, đặt nửa thân trên và tấm phủ. Bắt bulông bằng tay để tránh chéo ren.

Siết luân phiên để tấm phủ xuống đều. Dùng mô-men của đúng series, cỡ bulông, vật liệu và tình trạng bôi trơn. Không suy mô-men từ một bộ kẹp nhìn tương tự.

Quy trình lắp trên ray

Ray phù hợp khi có nhiều tuyến song song hoặc cần điều chỉnh dọc trục trước khi chốt. Trước tiên phải xác nhận tiết diện ray, chiều dài, vật liệu, cách cố định và tải của toàn cụm.

1. Căn ray theo tuyến tham chiếu và kiểm tra bề mặt đỡ.

2. Cố định ray bằng phương pháp được thiết kế: hàn, bắt bu lông hoặc adapter của đúng hệ.

3. Đưa đai ốc ray vào đúng chiều và vị trí.

4. Lắp nửa thân dưới, đặt ống, nửa thân trên, tấm phủ và bulông.

5. Trượt cụm tới vị trí đã xác định, giữ thẳng hàng rồi siết.

6. Kiểm tra đai ốc ray đã ăn đúng rãnh và không xoay lệch.

7. Chừa khoảng để tháo từng cụm mà không phải tháo toàn bộ tuyến nếu yêu cầu bảo trì đặt ra.

Ray giúp điều chỉnh nhưng không thay cho thiết kế tải. Nếu ray dài, cần xem khoảng cách điểm cố định và độ cứng của ray. Không để ray võng rồi dùng lực siết kẹp để kéo thẳng.

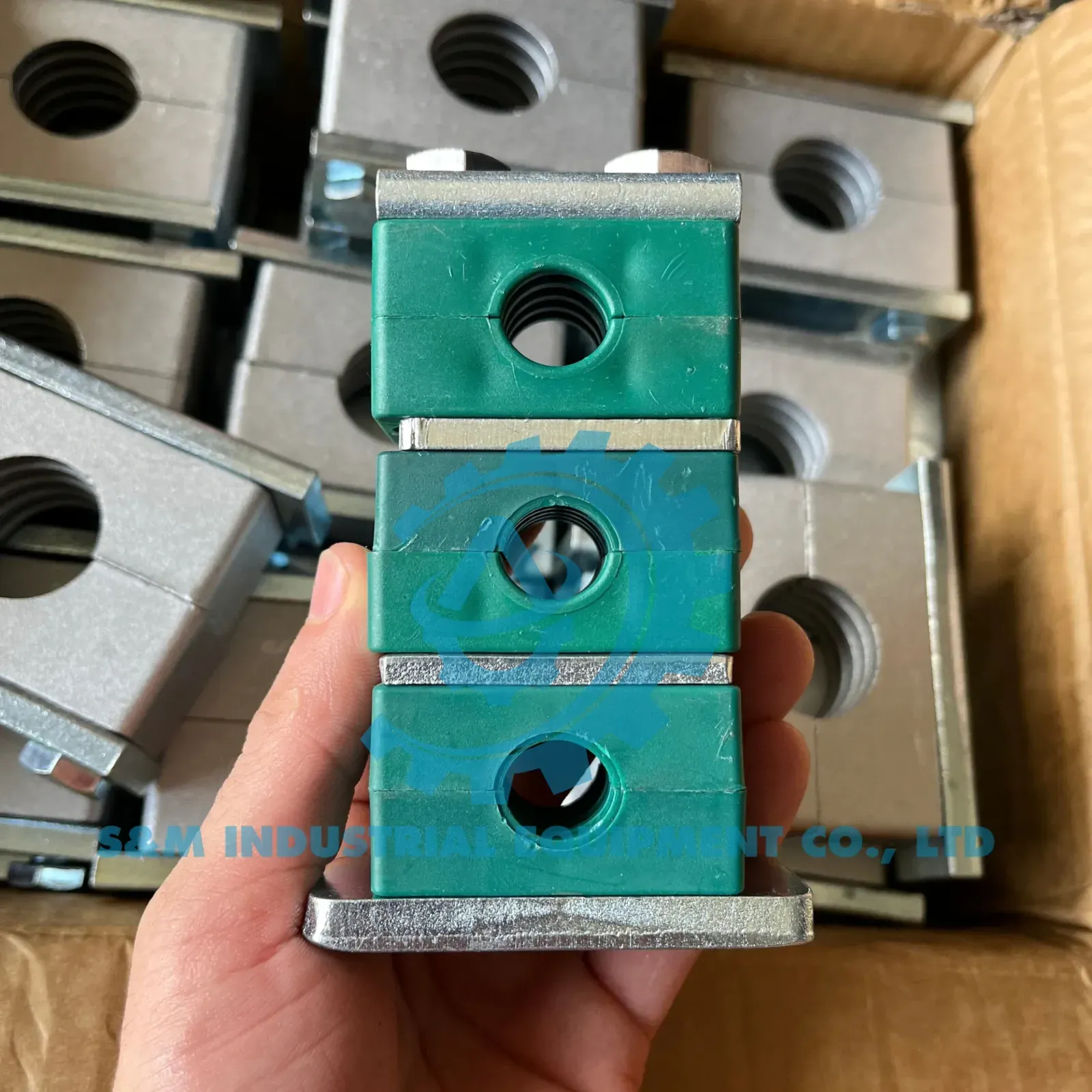

Kẹp tầng khác kẹp đôi như thế nào?

Kẹp ống đôi giữ hai tuyến cạnh nhau trong cùng thân kẹp, thường liên hệ với twin series. Kẹp tầng xếp hai hoặc nhiều bộ theo chiều đứng bằng stacking bolt và safety plate hoặc phụ kiện tương ứng.

Một tầng cơ bản thường gồm bộ kẹp dưới, safety plate, stacking bolt và bộ kẹp trên. Cấu hình thực tế phụ thuộc series và số tầng. Khi xếp tầng, cần xem:

• tải tổng truyền xuống đế hoặc ray;

• chiều dài và mã stacking bolt;

• khoảng cách giữa các tầng;

• thứ tự lắp và tháo;

• đường kính từng ống;

• khả năng dùng cờ lê;

• tuyến trên có cản kiểm tra tuyến dưới hay không;

• giãn nở và rung của các tuyến khác nhau.

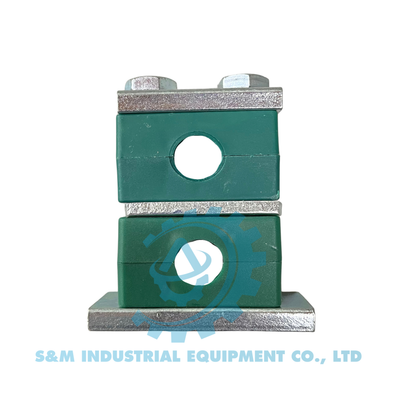

Trang kẹp ống tầng cho thấy nhóm sản phẩm tại SMIE. Không thay stacking bolt bằng ty ren cắt theo chiều dài nếu nhà sản xuất chưa phê duyệt.

Căn tuyến: kẹp giữ, không kéo

Trước khi siết cuối, tất cả ống phải nằm tự nhiên trong nửa thân dưới. Nếu lỗ kẹp và ống lệch tâm, chỉnh đế, ray hoặc tuyến; không dùng bulông kéo hai nửa thân khép để ép ống vào vị trí.

Dấu hiệu căn tuyến chưa đạt:

• phải dùng xà beng hoặc dây kéo để đặt ống;

• một phía thân kẹp chạm trước phía còn lại;

• tấm phủ nghiêng khi bulông mới bắt vài vòng;

• ống bật khỏi thân dưới khi bỏ tay;

• fitting gần đó xoay hoặc chịu lực;

• ống mềm bị ép tại vùng cần uốn động.

Với ống mềm, không kẹp vào ferrule hoặc đoạn ngay sau đầu bấm trừ khi tài liệu cụ thể cho phép. Duy trì đoạn thẳng và bán kính uốn của đúng model.

Siết đúng và tránh ứng suất đường ống

Mô-men siết phụ thuộc kích thước bulông, series, vật liệu, lớp phủ và bôi trơn. Bảng của một hãng không nên áp cho bộ kẹp hãng khác. Dụng cụ đo mô-men phải phù hợp dải làm việc và được quản lý theo quy trình của đơn vị.

Siết hai bên luân phiên. Quan sát tấm phủ nằm đều, thân kẹp đúng chiều và bulông không chạm đáy lỗ trước khi tạo lực kẹp. Không tiếp tục siết khi thân polymer biến dạng bất thường hoặc ống kim loại bị bóp méo.

Sau siết, kiểm tra fitting còn thẳng hàng và không có tải ngang. Nếu việc siết kẹp làm đai ốc fitting xoay, dừng và căn lại tuyến.

Kiểm tra sau chạy thử

Sau khi hoàn tất, làm sạch tuyến và đánh dấu kiểm soát nếu quy trình yêu cầu. Chạy máy trong vùng được kiểm soát, quan sát ở các trạng thái tải và hành trình khác nhau.

Kiểm tra:

• ống không trượt trong kẹp ngoài mức thiết kế;

• thân kẹp không xoay hoặc tách;

• ray và đai ốc ray không dịch chuyển;

• đế hàn và vùng kết cấu không nứt;

• ống không chạm cạnh mới khi rung;

• fitting gần kẹp không rò;

• kẹp tầng không va vào tuyến bên cạnh;

• nhiệt độ không vượt giới hạn vật liệu thân kẹp.

Không dùng tay tìm rò thủy lực. Dầu áp suất cao có thể xuyên qua da. Nếu phát hiện rò, rung mạnh hoặc chi tiết dịch chuyển, dừng máy và xả áp trước khi kiểm tra.

Bảng lỗi lắp thường gặp

Checklist nghiệm thu

• đúng OD, series, group size và vật liệu;

• thân, đế/ray, tấm phủ và bulông cùng hệ;

• tuyến nằm tự nhiên, không bị kéo lệch;

• mối hàn đã kiểm tra và phục hồi chống ăn mòn;

• ray thẳng, đai ốc ray ăn đúng vị trí;

• stacking bolt và safety plate đúng mã nếu xếp tầng;

• siết theo thông số của nhà sản xuất;

• có khoảng thao tác và bảo trì;

• ống mềm giữ đúng bán kính uốn và không xoắn;

• đã quan sát rung, trượt và rò sau chạy thử;

• có lịch kiểm tra lại theo mức rủi ro.

Xem danh mục kẹp ống thủy lực, kẹp đơn loại nhẹ và kẹp đơn loại nặng. Khi cần đối chiếu cấu hình, gửi ảnh tuyến, OD, số tầng, kiểu đế/ray và điều kiện rung qua trang liên hệ.

Nguồn kỹ thuật tham khảo

• STAUFF — Product Catalogue STAUFF Clamps

• STAUFF — Original Clamps according to DIN 3015

• STAUFF — Bolting instead of Welding: mounting rails

Ghi chú biên tập: Khoảng cách kẹp, tải, mô-men, kích thước mối hàn và số tầng phải được xác nhận theo thiết kế tuyến, quy trình hàn và tài liệu của đúng hệ kẹp. Bài viết không đưa một thông số chung cho mọi ứng dụng.
