Van bi thủy lực inox: cách chọn vật liệu, số ngã, ren và điều kiện làm việc

Van bi thủy lực inox là van đóng/mở hoặc chuyển hướng có thân và một số chi tiết chính bằng thép không gỉ. Chữ “inox” chỉ mô tả một phần vật liệu, không xác nhận van là inox 304 hay 316, không cho biết bi, trục, seat và seal làm bằng gì, cũng không chứng minh van phù hợp với áp suất, nhiệt độ hoặc môi chất cụ thể.

Để chọn đúng, cần bắt đầu từ chức năng mạch: van 2 ngã để khóa một tuyến hay van 3 ngã để chuyển dòng theo sơ đồ. Sau đó mới chốt model, mác vật liệu của từng bộ phận tiếp xúc lưu chất, kiểu seat/seal, cỡ và chuẩn kết nối, áp suất theo từng cổng, nhiệt độ, lưu lượng, môi trường bên ngoài và yêu cầu chứng từ. Không nên chọn chỉ từ ảnh sản phẩm hoặc mô tả “van inox cao áp”.

Van bi inox khác van bi thép ở điểm nào?

Khác biệt chính nằm ở vật liệu được nhà sản xuất công bố cho thân và các bộ phận khác. STAUFF có các dòng van bi bằng thép hoặc thép không gỉ; từng model lại có cấu hình kết nối và seal riêng. Catalog Swagelok 60 Series cũng liệt kê nhiều cấu hình thân, bi, stem, seat và seal thay vì dùng một tổ hợp cho mọi van.

Vì vậy, “van inox” không phải một cấp kỹ thuật duy nhất. Hai van nhìn giống nhau có thể khác:

• mác vật liệu thân, bi và trục;

• vật liệu seat, stem seal và body seal;

• kiểu thân một mảnh, hai mảnh hoặc nhiều khối;

• full bore hay reduced bore;

• số ngã và đường khoan trong bi;

• chuẩn ren, đầu ống hoặc mặt bích;

• giới hạn áp suất theo size và nhiệt độ;

• khả năng chịu ăn mòn của toàn bộ cụm.

Trang van bi thủy lực 2 ngã inox cho thấy sản phẩm hiện có tại SMIE. Cấu hình đặt hàng cuối cùng vẫn phải đối chiếu nhãn, part number và datasheet của đúng model.

Trước tiên phải chọn đúng chức năng 2 ngã hoặc 3 ngã

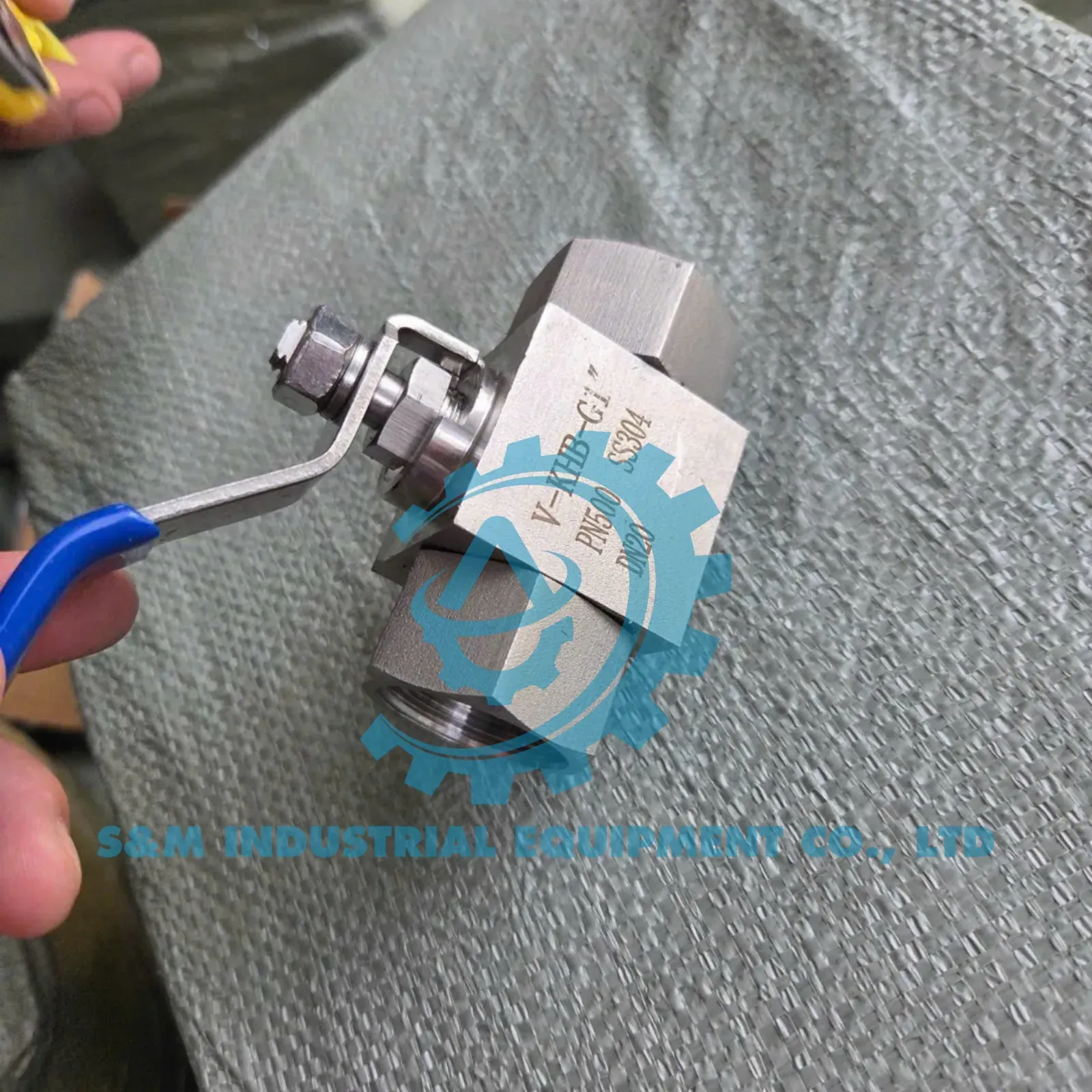

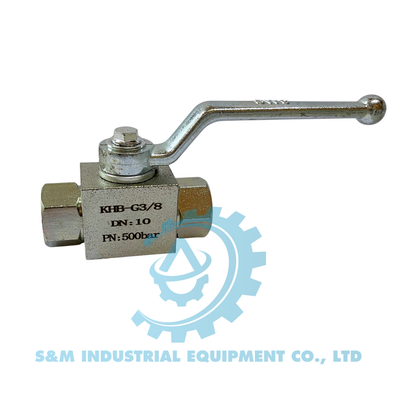

Van 2 ngã

Van 2 ngã có hai cổng và thường dùng để mở hoặc khóa một tuyến. Khi bi quay về vị trí mở, lỗ bi nối hai cổng; khi đóng, phần đặc của bi chặn đường dòng theo thiết kế. Cần xác nhận van cho dòng một chiều hay hai chiều, cổng nào được phép chịu áp và áp suất có thể bị giữ ở khoang nào.

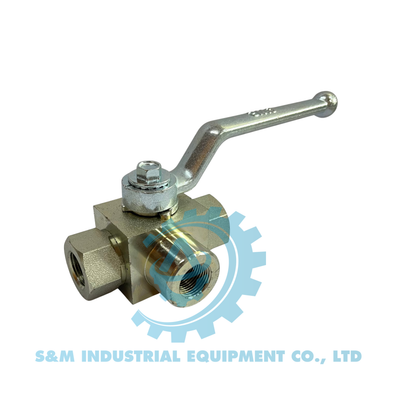

Van 3 ngã

Van 3 ngã chuyển một đường chung giữa hai nhánh hoặc tạo các tổ hợp kết nối khác. Lỗ bi có thể dạng L, T hoặc cấu hình riêng. Tên “3 ngã” không cho biết cổng nào thông nhau ở từng vị trí tay gạt.

Bài van bi thủy lực 2 ngã và 3 ngã trình bày chi tiết cách đọc sơ đồ dòng. Với van inox, quy tắc vẫn giữ nguyên: sơ đồ cổng quyết định chức năng; vật liệu inox không sửa được một lựa chọn sai logic mạch.

Bảng dữ liệu cần chốt trước khi hỏi model

Xác minh mác inox và các bộ phận tiếp xúc lưu chất

Cần tách hai khái niệm: vật liệu thân van và vật liệu của toàn bộ đường ướt. Một datasheet có thể ghi thân bằng stainless steel nhưng seat là polymer, seal là elastomer và các chi tiết khác có grade riêng. Khả năng tương thích của van bị giới hạn bởi bộ phận yếu nhất trong điều kiện thực tế.

Khi dự án yêu cầu 304, 316 hoặc grade cụ thể, hãy yêu cầu:

1. mã model đầy đủ;

2. bảng vật liệu từng chi tiết;

3. chứng chỉ vật liệu nếu hợp đồng yêu cầu;

4. thông tin lớp phủ hoặc xử lý bề mặt;

5. vật liệu seat, O-ring và packing;

6. giới hạn áp suất–nhiệt độ của đúng tổ hợp;

7. yêu cầu vệ sinh, passivation hoặc truy xuất nếu có.

Không dùng nam châm, màu bề mặt hoặc tên file ảnh để kết luận grade. Những cách đó không thay thế hồ sơ của nhà sản xuất.

Seat và seal quyết định nhiều giới hạn vận hành

Bi kim loại thường làm việc cùng seat mềm hoặc cấu hình seat chuyên dụng. Seal có thể là FKM, NBR, PTFE hoặc vật liệu khác tùy series. Mỗi vật liệu phản ứng khác nhau với nhiệt độ, môi chất, chu kỳ và thời gian giữ áp.

Khi chọn cần trả lời:

• môi chất là dầu khoáng, nước-glycol, khí hay hóa chất nào;

• có phụ gia, dung môi hoặc chất tẩy rửa không;

• nhiệt độ ổn định hay thay đổi theo chu kỳ;

• van thường xuyên đóng/mở hay giữ một vị trí lâu;

• có yêu cầu phát thải, độ sạch hoặc chống tĩnh điện không;

• có nguy cơ fire-safe hay khu vực nguy hiểm cần chứng nhận riêng không.

Không gán tính năng fire-safe, antistatic, oxygen service hoặc food grade nếu datasheet và chứng nhận của đúng model không nêu.

Chọn chuẩn ren và mặt làm kín

Tên “ren 1/2” chưa đủ để đặt van. Cần nhận diện BSPP, BSPT, NPT, metric, JIC, ORFS, cone 24° hoặc cấu hình mặt bích; đồng thời xác định ren ngoài/ren trong và vị trí làm kín.

• Ren song song thường cần mặt kín, vòng đệm hoặc O-ring theo thiết kế.

• Ren côn làm kín theo giao diện ren và vật liệu làm kín được phê duyệt.

• JIC, ORFS và cone 24° có bề mặt làm kín riêng; không dùng keo ren để bù sai giao diện.

• Hai chuẩn có thể bắt đầu ăn ren nhưng vẫn không tương thích về biên dạng, bước hoặc cơ chế kín.

Nếu chưa chắc, dùng quy trình trong cách xác định ren thủy lực và đối chiếu bảng chuẩn ren thủy lực. Gửi ảnh thước cặp, dưỡng bước ren và mặt kín thay vì chỉ gửi đường kính ước lượng.

Áp suất và nhiệt độ phải đọc cùng nhau

STAUFF công bố dải van áp suất trung bình và cao, nhưng mức cực đại của một dòng không phải rating cho mọi van inox. Rating thay đổi theo series, size, kết nối, vật liệu, seat/seal và nhiệt độ. Catalog Swagelok thể hiện pressure–temperature rating theo cấu hình cụ thể, cho thấy không thể tách hai biến này.

Dữ liệu cần phân biệt:

• maximum working pressure;

• chênh áp qua bi khi đóng và khi chuyển;

• áp suất cho từng cổng nếu không đối xứng;

• proof hoặc test pressure nếu hồ sơ có;

• nhiệt độ tham chiếu và đường de-rating;

• điều kiện tĩnh, xung hoặc shock;

• áp suất bị giữ lại trong khoang kín.

Không dùng áp suất phá hủy làm áp suất làm việc. Không lấy con số khắc trên một van khác cùng kích thước để áp cho model đang chọn.

Size ren không bằng lưu lượng qua van

Cỡ cổng chỉ mô tả kết nối. Lỗ bi có thể full bore hoặc reduced bore; thân, seat và đường dòng tạo thêm tổn thất. Cần lấy bore, hệ số lưu lượng hoặc đường cong sụt áp từ catalog khi ứng dụng nhạy với tổn thất.

Van quá nhỏ làm tăng vận tốc và sụt áp. Van quá lớn tăng khối lượng và không gian nhưng chưa chắc cải thiện điều khiển. Hãy cung cấp lưu lượng lớn nhất, độ nhớt, nhiệt độ, áp suất đầu vào và sụt áp cho phép.

Van bi tiêu chuẩn chủ yếu dùng đóng/mở. Không giữ lâu ở vị trí mở một phần để điều tiết nếu nhà sản xuất không xác nhận, vì tia dòng có thể tác động lên seat và tạo điều kiện vận hành ngoài thiết kế.

Đánh giá ăn mòn phải xem cả bên trong lẫn bên ngoài

Inox thường được xem xét khi môi trường ăn mòn, nhưng khả năng phù hợp phụ thuộc grade, trạng thái bề mặt, nhiệt độ, nồng độ, chloride, khe hở, ứng suất và vật liệu ghép. Môi trường bên ngoài cũng quan trọng: nước biển, hóa chất vệ sinh hoặc bụi kim loại có thể tác động lên thân và tay gạt dù lưu chất bên trong tương thích.

Một lựa chọn an toàn cần kiểm tra:

• bề mặt tiếp xúc lưu chất;

• không khí, nước rửa và hóa chất bên ngoài;

• cặp vật liệu tại đầu nối để hạn chế ăn mòn điện hóa;

• khoảng khe nơi chất lỏng có thể lưu lại;

• yêu cầu vệ sinh và phương pháp làm sạch;

• nguy cơ nhiễm bẩn từ dụng cụ thép carbon.

Không chuyển từ van thép sang inox chỉ dựa trên giả định “inox luôn tốt hơn”. Phải xác nhận đồng thời độ bền, tương thích seal, kết nối và rating.

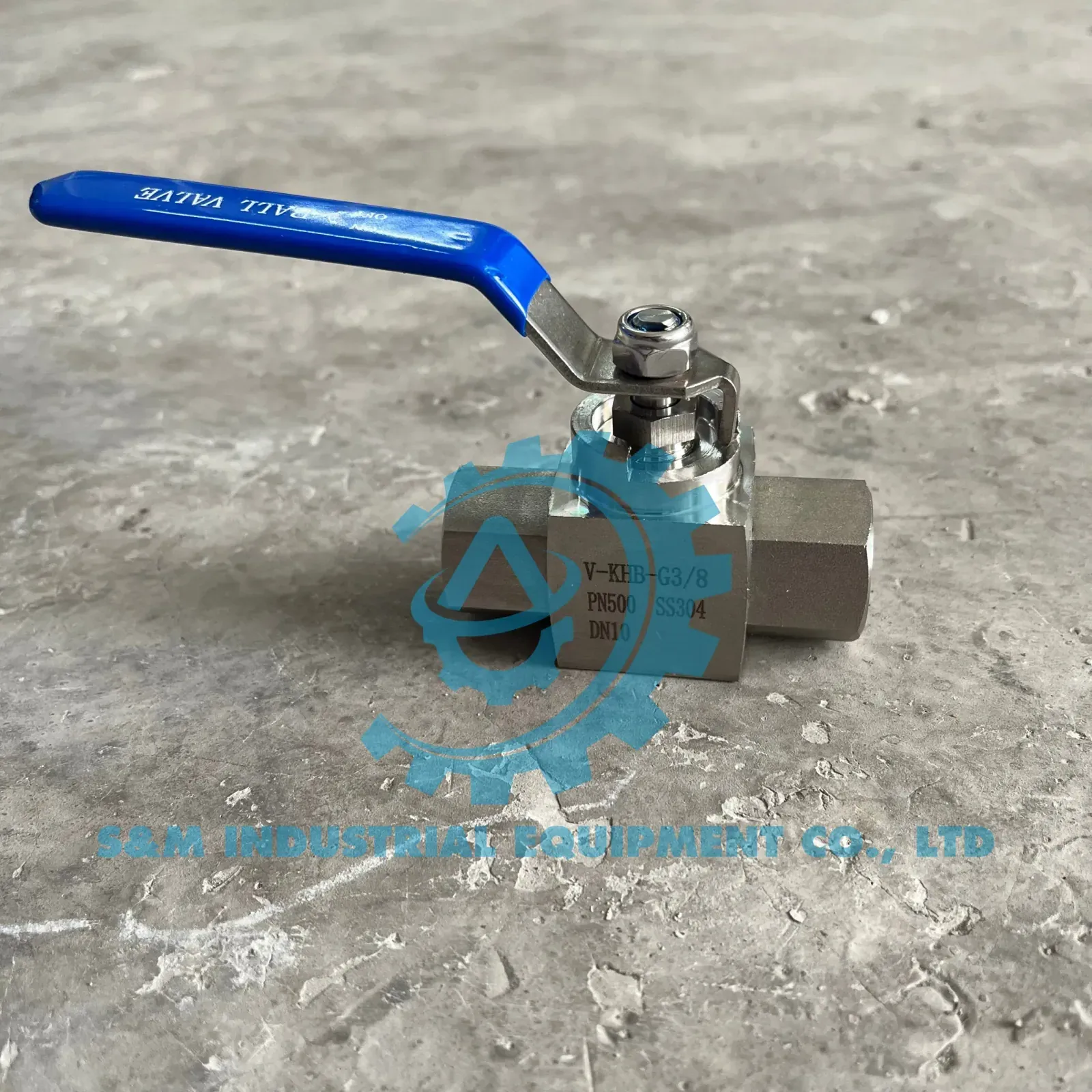

Tay gạt, khóa vị trí và actuator

Kiểm tra khoảng không để tay gạt đi hết hành trình, hướng quan sát trạng thái và nguy cơ va chạm. Nếu van cần khóa ở vị trí mở hoặc đóng, chọn cơ cấu lockable được thiết kế cho model; không tự khoan tay gạt hoặc buộc dây tạm.

Với actuator khí nén hoặc điện, cần thêm:

• mô-men breakaway và running theo chênh áp;

• trạng thái fail-open, fail-close hoặc fail-in-place;

• điện áp, tín hiệu và cấp bảo vệ;

• thời gian đóng/mở;

• công tắc hành trình và phản hồi;

• đánh giá khu vực nguy hiểm;

• logic chống chuyển sai trạng thái.

Mô-men không được suy từ kích thước tay gạt. Dùng dữ liệu của nhà sản xuất ở điều kiện thiết kế.

Lắp đặt và chạy thử an toàn

Trước lắp phải dừng máy, cô lập nguồn năng lượng, xả áp và xác minh trạng thái không năng lượng theo quy trình của cơ sở. Van đóng có thể giữ áp ở đoạn ống bị cô lập; vị trí tay gạt không phải bằng chứng rằng áp suất đã hết.

Khi lắp:

1. xác nhận model, cổng và chiều dòng;

2. làm sạch đầu nối, không để dị vật vào thân van;

3. căn tuyến ống để không kéo lệch thân;

4. chống giữ đúng vị trí khi siết;

5. dùng sealant chỉ trên giao diện được phép;

6. giữ tay gạt và vùng thao tác không bị cản;

7. nạp áp từ từ trong vùng kiểm soát;

8. kiểm tra rò bằng phương pháp được duyệt, không dùng tay dò tia rò;

9. kiểm tra chức năng ở từng vị trí và ghi nhãn cổng.

ISO 4413 bao quát yêu cầu an toàn cho thiết kế, lắp đặt, vận hành và bảo trì hệ thống thủy lực. Quy trình dự án phải dựa trên tiêu chuẩn áp dụng, sơ đồ được phê duyệt và hướng dẫn của đúng thiết bị.

Lỗi chọn van thường gặp

Chỉ ghi “inox 304” hoặc “inox 316”

Thiếu vật liệu seat/seal, kết nối, rating và chức năng mạch. Grade thân không đại diện toàn bộ van.

Chọn theo số ngã mà không có sơ đồ

Van 3 ngã có thể dùng L-port, T-port hoặc logic khác. Sai cổng chung có thể nối chéo hai nhánh hoặc chặn đường cần thông.

Lấy pressure rating từ model khác

Hai size hoặc hai vật liệu khác nhau có thể có giới hạn khác. Chỉ dùng bảng của part number hiện hành.

Dùng van làm điểm cô lập duy nhất khi bảo trì

Một van có thể rò nội hoặc giữ áp ở khoang. Thực hiện lockout/tagout, xả năng lượng và xác minh theo quy trình của máy.

Dùng thân van để kéo chỉnh ống

Tải từ tuyến ống có thể truyền vào cổng và thân. Cần căn chỉnh, đỡ ống và xử lý giãn nở độc lập.

Checklist gửi yêu cầu báo giá

• van 2 ngã hay 3 ngã và chức năng mong muốn;

• sơ đồ cổng ở từng vị trí tay gạt;

• part number hoặc ảnh nhãn van cũ nếu thay thế;

• grade vật liệu bắt buộc và yêu cầu chứng chỉ;

• vật liệu seat/seal hoặc tên môi chất để đối chiếu;

• áp suất làm việc, đỉnh xung, chênh áp và nhiệt độ;

• lưu lượng lớn nhất, độ nhớt và sụt áp cho phép;

• chuẩn ren, cỡ, giới tính và mặt làm kín từng cổng;

• môi trường bên ngoài và hóa chất vệ sinh;

• số chu kỳ, khóa tay hoặc actuator;

• tiêu chuẩn, test, truy xuất và số lượng.

Xem danh mục van bi thủy lực và gửi sơ đồ, ảnh nhãn cùng điều kiện làm việc qua trang liên hệ. SMIE chỉ có thể đối chiếu model sau khi có đủ dữ liệu; không xác nhận tương thích từ tên “van bi inox cao áp”.

Nguồn kỹ thuật tham khảo

• STAUFF — High-Pressure Ball Valves

• STAUFF — Multi-Way Ball Valves

• Swagelok — Ball Valves, General Purpose and Special Application, 60 Series

• ISO — ISO 4413:2010, Hydraulic fluid power safety requirements

Ghi chú biên tập: Mác inox, cấu hình cổng, vật liệu seat/seal, áp suất, nhiệt độ và tương thích môi chất phải được xác nhận từ datasheet và hồ sơ của đúng model. Bài viết không gán một rating chung cho mọi van bi inox.
