Van kim thủy lực là gì? Khác gì van bi khi điều tiết và khóa dòng?

Van kim thủy lực dùng một đầu kim hoặc côn chuyển động theo ren để thay đổi tiết diện dòng qua seat. Cơ chế nhiều vòng quay cho phép điều chỉnh độ mở theo từng bước nhỏ hơn van bi một phần tư vòng, nên van kim thường được xem xét cho nhiệm vụ tiết lưu, chỉnh tốc độ hoặc tạo hạn chế dòng. Tuy nhiên, không phải mọi van kim đều cho phép điều tiết hai chiều, khóa kín tuyệt đối hoặc dùng làm van cô lập an toàn.

Van bi phù hợp hơn với đóng/mở nhanh khi model được thiết kế cho nhiệm vụ đó. Van kim phù hợp khi cần thay đổi tiết diện có kiểm soát, nhưng phải chọn theo đường cong lưu lượng, hướng dòng, áp suất, nhiệt độ, môi chất, vật liệu và kiểu stem/seat của đúng series. Van kim không thay thế van an toàn, van giảm áp hoặc quy trình cô lập năng lượng.

Van kim hoạt động như thế nào?

Tay vặn làm stem di chuyển dọc trục. Đầu stem dạng kim hoặc côn tiến gần seat để thu hẹp khe dòng; quay ngược lại làm khe mở lớn hơn. Vì hành trình được tạo bởi nhiều vòng ren, người vận hành có thể đặt các vị trí trung gian tương đối tinh.

Parker mô tả N-Series Colorflow là van kim dùng một orifice điều chỉnh để meter dòng và có thể shut-off theo cấu hình của series. Catalog cũng nêu hướng dòng ưu tiên cho thiết kế cụ thể. Điều này minh họa hai quy tắc quan trọng:

1. chức năng điều tiết hoặc shut-off phải được nhà sản xuất công bố;

2. hướng dòng không được suy từ hình dạng đối xứng của thân van.

Vị trí tay vặn không trực tiếp cho biết lưu lượng. Quan hệ giữa số vòng mở, chênh áp, độ nhớt và lưu lượng có thể phi tuyến; cần dùng curve hoặc dữ liệu thử của model nếu mạch cần độ chính xác.

Van kim và van bi khác nhau thế nào?

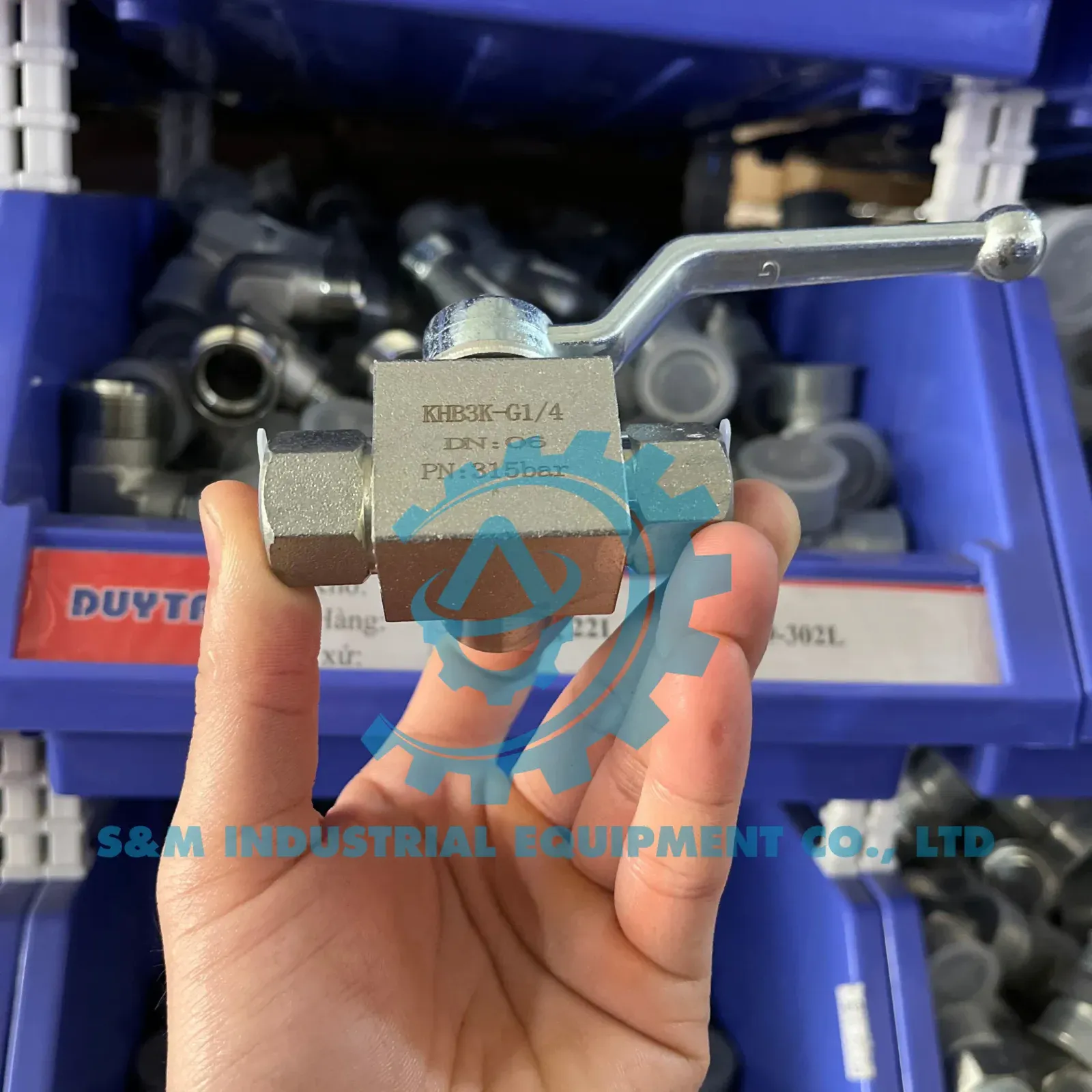

Bài van bi thủy lực 2 ngã và 3 ngã giải thích chức năng đóng/mở và chuyển hướng. Không chọn loại van theo thói quen; hãy vẽ chức năng cần đạt trên sơ đồ mạch trước.

Khi nào nên xem xét van kim?

Van kim thường được xem xét khi cần:

• chỉnh lưu lượng nhỏ hoặc thay đổi tốc độ cơ cấu;

• hạn chế dòng vào một nhánh;

• làm van bleed, vent hoặc lấy mẫu khi đúng model được phê duyệt;

• tạo một điểm chỉnh có thể lặp lại theo vạch chia;

• shut-off kết hợp điều chỉnh nếu catalog nêu rõ cả hai chức năng;

• cấu hình panel hoặc instrumentation cần thân nhỏ gọn.

Danh sách này chỉ là bước sàng lọc. Van cho dầu thủy lực, khí, nước hoặc hóa chất có thể khác về stem, seat, packing, hướng dòng và chứng nhận. Không dùng một model instrumentation cho mạch thủy lực chỉ vì ren vừa cổng.

Khi nào van kim không phải lựa chọn đúng?

Không dùng van kim để thay thế:

• van an toàn hoặc van relief bảo vệ quá áp;

• van giảm áp có chức năng duy trì áp downstream;

• van bù áp cần giữ lưu lượng ổn định khi tải thay đổi;

• check valve yêu cầu dòng một chiều tự động;

• van cô lập có giám sát, bleed hoặc double-block theo quy trình;

• van đóng/mở nhanh trong tình huống khẩn cấp;

• van servo/proportional khi cần điều khiển động chính xác.

Một orifice cố định hoặc van tiết lưu đơn giản làm lưu lượng thay đổi khi chênh áp và độ nhớt thay đổi. Nếu ứng dụng yêu cầu tốc độ ổn định trước biến thiên tải, cần đánh giá flow control có bù áp thay vì chỉ dùng van kim.

Hướng dòng và vị trí cổng

Một số van kim cho phép dòng hai chiều; một số có hướng ưu tiên để lực dòng hỗ trợ ổn định stem hoặc đạt shut-off như công bố. Parker N-Series là ví dụ catalog có chỉ dẫn hướng 2-to-1 ưu tiên cho thiết kế đó. Không áp hướng này cho hãng hoặc series khác.

Trước khi lắp:

1. chụp ký hiệu mũi tên, cổng 1/2 hoặc IN/OUT;

2. đọc sơ đồ và ghi hướng dòng bình thường;

3. xác định hướng dòng khi hồi hoặc khi mạch đảo;

4. kiểm tra chênh áp lớn nhất ở cả hai trạng thái;

5. xác nhận van có free reverse flow hay không;

6. kiểm tra hướng giúp shut-off và hướng dùng để meter.

Nếu cần dòng điều chỉnh một chiều và dòng hồi tự do, có thể phải dùng throttle-check hoặc flow-control tích hợp check valve. Không lắp thêm bypass nếu chưa đánh giá toàn mạch.

Meter-in, meter-out và bleed-off không giống nhau

Vị trí van trong mạch quyết định cách cơ cấu phản ứng.

Meter-in

Van hạn chế dòng vào cơ cấu. Cấu hình này có thể phù hợp một số tải cản, nhưng không phải lựa chọn mặc định cho tải có xu hướng chạy vượt. Nếu tải kéo cơ cấu nhanh hơn dòng cấp, áp và chuyển động có thể mất kiểm soát.

Meter-out

Van hạn chế dòng ra để tạo back pressure có kiểm soát. Cách này thường được cân nhắc cho tải overrunning, nhưng nhiệt, áp tại khoang xả và pressure intensification phải được tính. Rating của van và actuator không được vượt quá.

Bleed-off

Một phần dòng được xả khỏi nhánh chính. Hiệu quả phụ thuộc sơ đồ bơm, đường hồi và tải. Không đưa dầu về thùng qua một đường không được thiết kế cho lưu lượng và nhiệt phát sinh.

Việc chọn sơ đồ cần kỹ sư thủy lực đánh giá. Bài viết không đưa ra một cấu hình dùng cho mọi máy.

Bảng dữ liệu chọn van kim

Chọn lưu lượng theo curve, không theo cỡ ren

Hai van cùng ren có thể có orifice, stem taper và Cv khác nhau. Cỡ ren chỉ mô tả kết nối, không chứng minh dải điều chỉnh. Để chọn cần biết:

• lưu lượng nhỏ nhất cần kiểm soát;

• lưu lượng lớn nhất qua van;

• chênh áp ở các trạng thái tải;

• độ nhớt tại nhiệt độ thấp và cao;

• độ phân giải cần thiết theo số vòng;

• tổn thất cho phép khi mở tối đa.

Nếu cần một giá trị lưu lượng cụ thể, dùng curve của đúng model và thử trong mạch. Không coi số vòng mở là lưu lượng cố định khi áp suất hoặc độ nhớt thay đổi.

Cavitation, khí hòa tan và phát nhiệt

Khi sụt áp tập trung qua khe nhỏ, vận tốc tăng và áp cục bộ có thể giảm. Trong chất lỏng, điều này có thể góp phần tạo bọt, cavitation hoặc giải phóng khí hòa tan tùy điều kiện. Dòng tốc độ cao cũng có thể gây tiếng ồn, rung và xói mòn tại stem/seat.

Dấu hiệu cần điều tra gồm:

• tiếng rít hoặc rung thay đổi theo độ mở;

• nhiệt tăng tại van hoặc dầu;

• tốc độ cơ cấu không ổn định;

• bề mặt stem/seat mòn;

• lưu lượng giảm dù vị trí chỉnh không đổi;

• áp downstream dao động.

Không xử lý bằng cách siết thêm tay vặn. Cần đo áp trước/sau van, nhiệt độ, lưu lượng và kiểm tra model có phù hợp chênh áp không.

Chọn vật liệu thân, stem, seat và seal

Thân van có thể là thép, inox, đồng hoặc vật liệu khác. Stem và seat có thể dùng kim loại–kim loại hoặc seat mềm tùy thiết kế. Packing và O-ring quyết định khả năng kín quanh stem.

Cần đối chiếu:

• tên và nồng độ môi chất;

• phụ gia, nước và chất tẩy rửa;

• nhiệt độ min/max;

• áp suất và chênh áp;

• chu kỳ điều chỉnh;

• môi trường ăn mòn bên ngoài;

• yêu cầu độ sạch và chứng nhận.

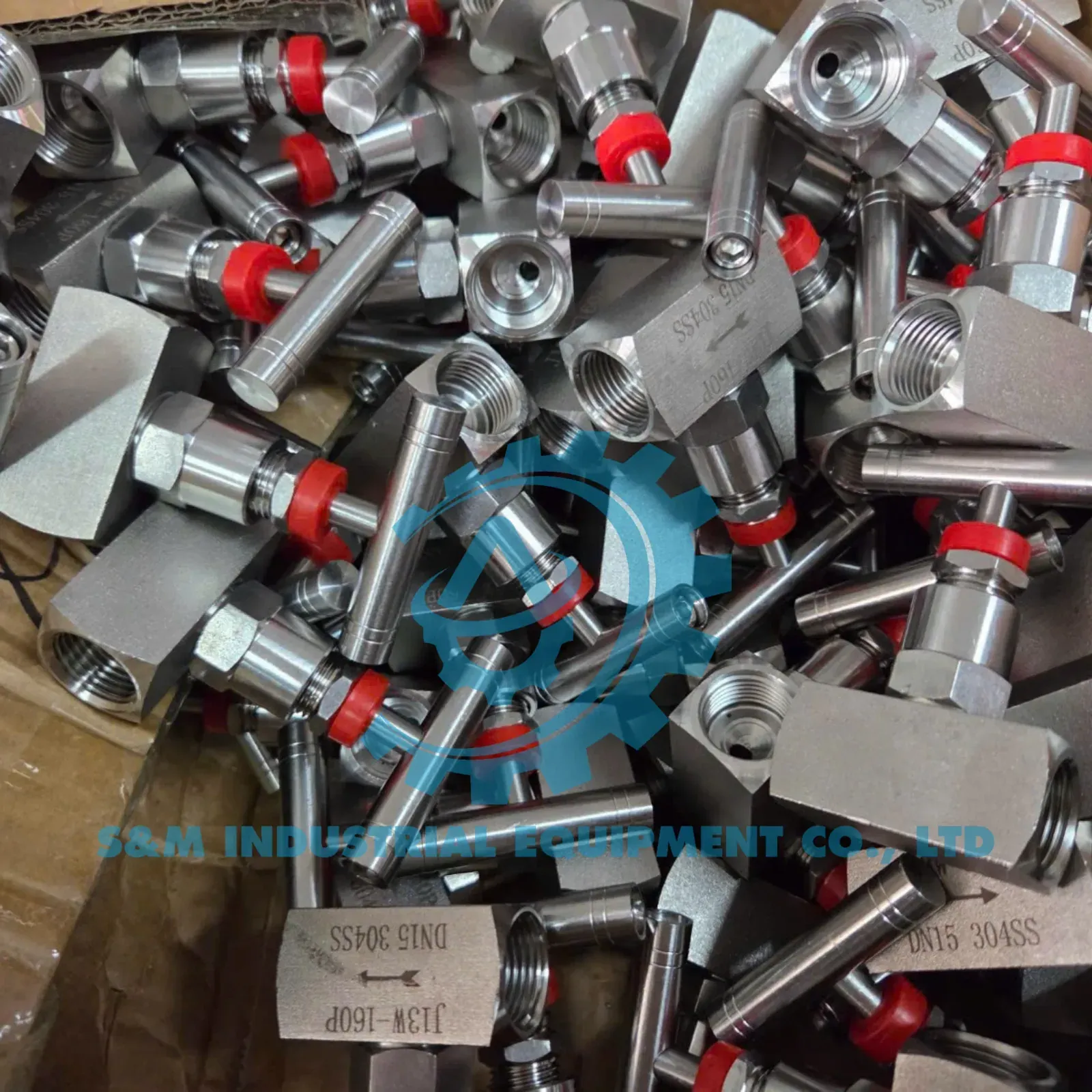

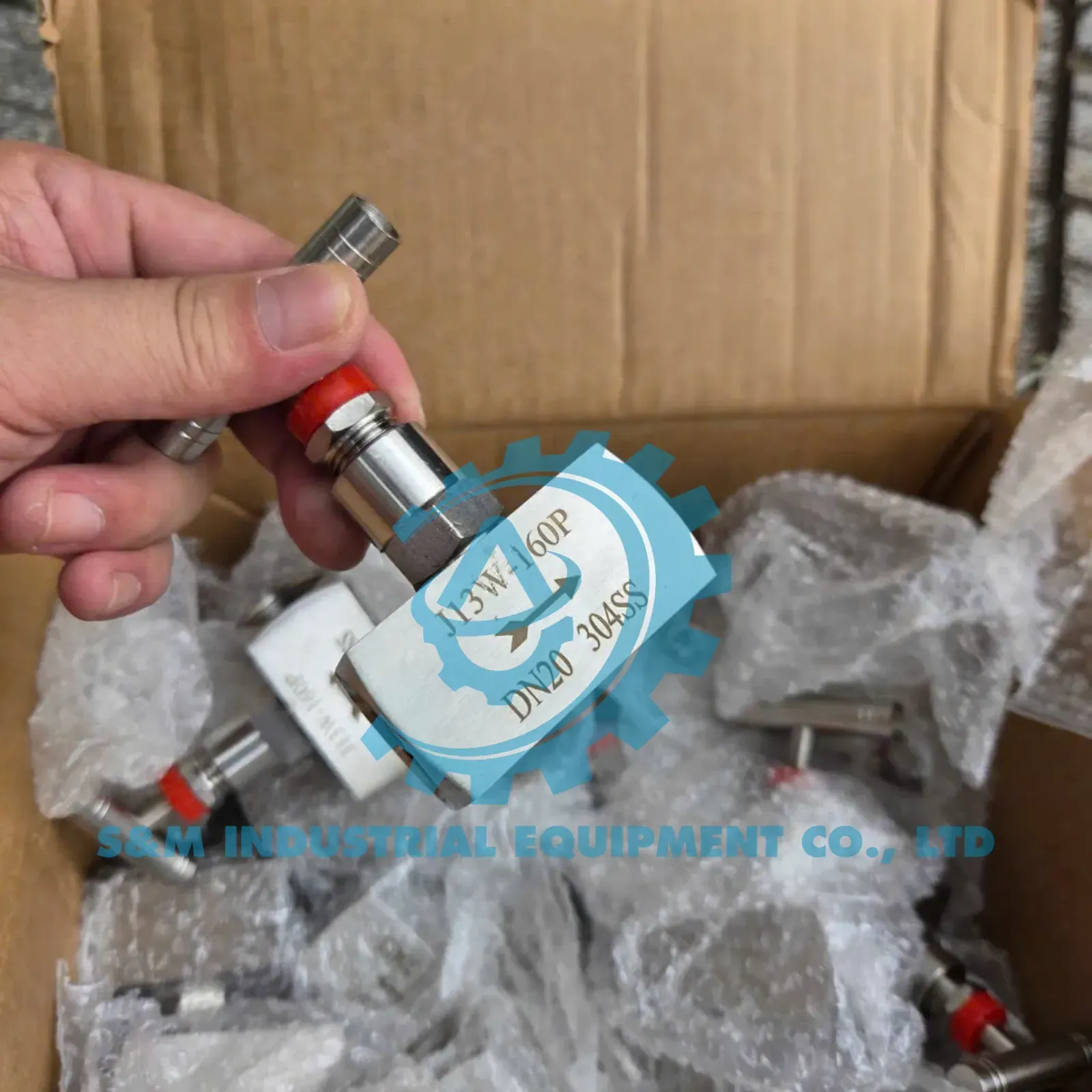

Ảnh sản phẩm trong kho cho thấy van kim có khắc “304SS”, nhưng ký hiệu trên một mẫu không chứng minh mọi van cùng hình dạng dùng đúng grade hoặc cùng rating. Phải đọc nhãn và tài liệu của lô/model thực tế.

Ren và mặt làm kín

Cần ghi đầy đủ ren ngoài/ren trong, BSPP/BSPT/NPT/metric, bước ren và mặt kín. Một van có hai cổng cùng cỡ nhưng adapter hai phía có thể khác hệ.

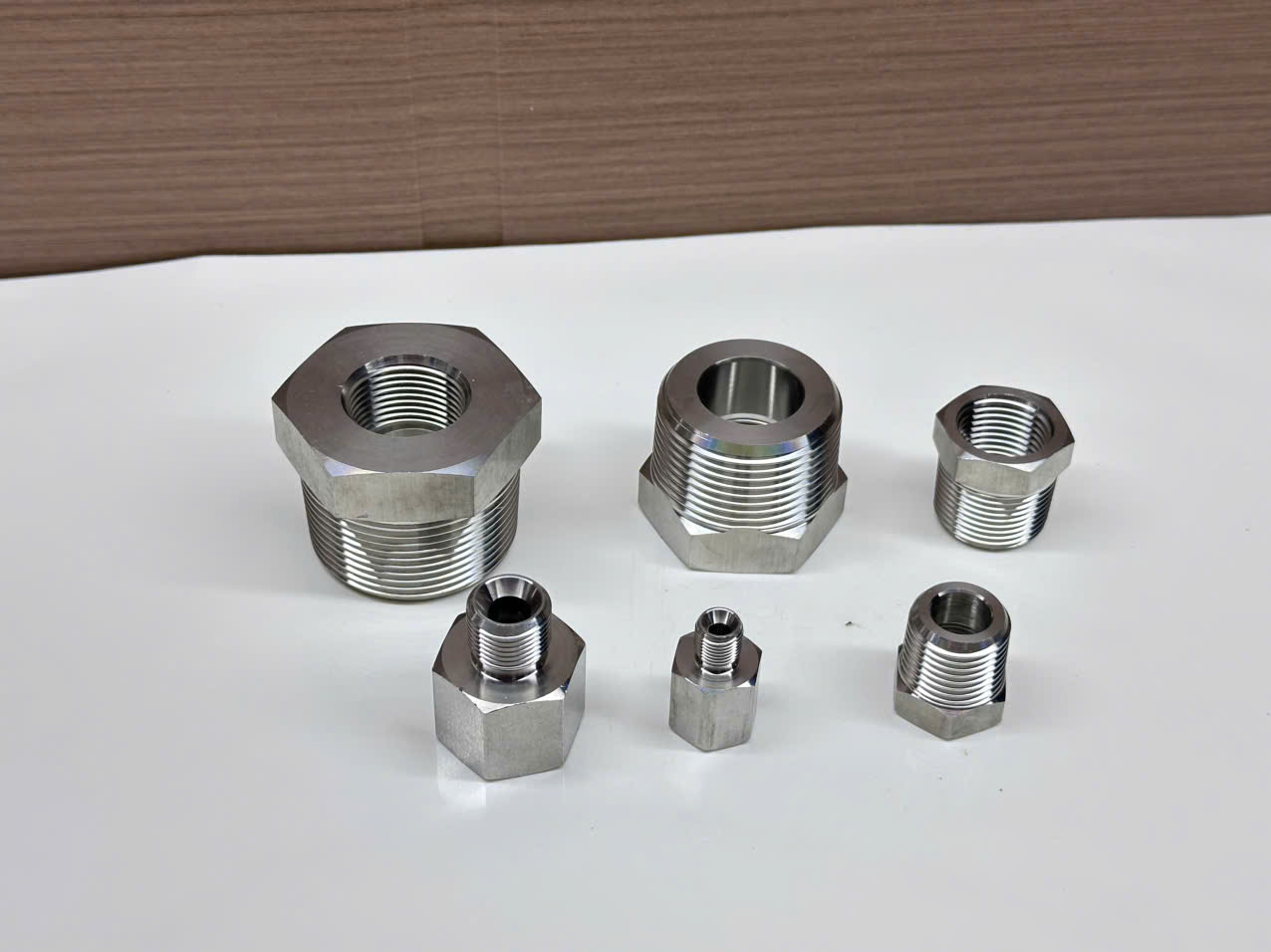

Dùng cách xác định ren thủy lực và bảng tra chuẩn ren để thu thập dữ liệu. Không ép thử hai chi tiết hoặc dùng băng PTFE để sửa sai chuẩn ren.

Shut-off không đồng nghĩa cô lập an toàn

Một số van kim được catalog công bố có khả năng shut-off; một số model chỉ nhằm meter dòng. Ngay cả khi van đóng được dòng trong vận hành, không mặc định dùng nó làm ranh giới an toàn cho bảo trì.

Trước khi can thiệp hệ thống:

• dừng nguồn và thực hiện lockout/tagout;

• cô lập mọi nguồn năng lượng;

• xả áp tích trữ và tải trọng treo;

• khóa hoặc chèn cơ cấu có thể chuyển động;

• xác minh áp bằng điểm đo phù hợp;

• kiểm tra khả năng áp hồi từ nhánh khác;

• dùng bleed hoặc double isolation nếu quy trình yêu cầu.

ISO 4413 bao quát nguy cơ trong thiết kế, lắp đặt, vận hành và bảo trì hệ thống thủy lực. Quy trình của máy và cơ sở luôn có ưu tiên hơn hướng dẫn tổng quát.

Lắp đặt và điều chỉnh

1. Xác nhận model, cổng, chiều dòng và sơ đồ.

2. Xả áp, cô lập năng lượng và làm sạch khu vực lắp.

3. Căn ống; không dùng thân van kéo hai đầu lệch nhau.

4. Chống giữ đúng bề mặt khi siết và tuân thủ mô-men của hãng.

5. Mở van về vị trí khởi động được quy trình quy định.

6. Nạp áp từ từ; giữ người ngoài vùng nguy hiểm.

7. Điều chỉnh từng bước nhỏ trong khi theo dõi áp, lưu lượng, nhiệt và chuyển động.

8. Khóa vị trí nếu model có locknut hoặc cơ cấu khóa.

9. Ghi số vòng/vạch đặt, điều kiện tải và kết quả.

10. Kiểm tra rò bằng phương pháp an toàn; không dùng tay dò tia dầu.

Không ép tay vặn qua điểm dừng. Swagelok cảnh báo chỉ dùng lực cần thiết để đạt shut-off ở các series áp dụng; quá lực có thể ảnh hưởng tuổi thọ hoặc khả năng làm việc.

Lỗi thường gặp

Chọn van kim chỉ vì cần “giảm lưu lượng”

Cần biết mạch meter-in/meter-out, tải và chênh áp. Một van kim đơn giản không tự bù áp.

Lắp ngược hướng model quy định

Có thể làm thay đổi khả năng điều chỉnh hoặc shut-off. Luôn đọc ký hiệu cổng.

Dùng số vòng như giá trị lưu lượng tuyệt đối

Lưu lượng còn phụ thuộc chênh áp, nhiệt độ và độ nhớt. Số vòng chỉ có ý nghĩa trong điều kiện đã xác định.

Dùng thay van relief

Van kim không tự động giới hạn áp hệ thống theo setpoint. Đây là sai chức năng và có thể loại bỏ lớp bảo vệ quá áp.

Đóng quá lực để xử lý rò

Rò có thể do bẩn seat, mòn, sai hướng, hỏng seal hoặc vượt rating. Siết quá lực có thể làm hỏng stem và seat.

Checklist gửi yêu cầu báo giá

• chức năng: tiết lưu, chỉnh tốc độ, bleed hay shut-off;

• sơ đồ mạch và vị trí van;

• hướng dòng bình thường và dòng hồi;

• lưu lượng min/max và dải cần điều chỉnh;

• áp trước/sau van, chênh áp và xung;

• môi chất, độ nhớt, nhiệt độ và độ sạch;

• vật liệu thân, stem, seat và seal;

• chuẩn ren, cỡ và mặt kín hai cổng;

• số vòng, vạch chia, khóa vị trí hoặc panel mounting;

• ảnh nhãn, part number và kích thước lắp;

• chứng chỉ, thử nghiệm và số lượng.

Hiện SMIE chưa có trang sản phẩm van kim được xác nhận để liên kết trực tiếp. Có thể xem danh mục van thủy lực liên quan và gửi sơ đồ, dữ liệu cùng ảnh nhãn qua trang liên hệ. Bài chỉ nên xuất bản sau khi trang sản phẩm hoặc landing page van kim đã routable theo kế hoạch nội dung.

Nguồn kỹ thuật tham khảo

• Parker — Colorflow and Ball Valves, Catalog MSG14-3300

• Swagelok — D Series Nonrotating-Stem Needle Valves

• Swagelok — Valve Selection for Fluid Systems

• ISO — ISO 4413:2010, Hydraulic fluid power safety requirements

Ghi chú biên tập: Chức năng điều tiết/shut-off, hướng dòng, Cv, pressure–temperature rating và tương thích vật liệu phải lấy từ tài liệu của đúng model. Van kim không được mô tả như van an toàn hoặc điểm cô lập bảo trì nếu chưa có phê duyệt kỹ thuật.
