Cách chọn nút bịt thủy lực: BSPP, BSPT, ren ngoài, ren trong và lục giác chìm

Chọn nút bịt thủy lực không dừng ở việc tìm một chi tiết “vặn vừa ren”. Cần xác định cổng đang có ren trong hay ren ngoài, ren song song BSPP hay ren côn BSPT, vị trí làm kín nằm ở mặt đầu hay trên ren, vật liệu của cổng và nút, áp suất, nhiệt độ, môi chất cùng khoảng hở để thao tác. Hai nút có cùng đường kính danh nghĩa vẫn có thể khác bước ren, góc ren và cơ chế làm kín.

Quy trình an toàn là nhận diện cổng trước, chọn đúng kiểu nút và seal theo tài liệu của thiết bị, rồi lắp với mô-men hoặc số vòng do nhà sản xuất quy định. Không dùng lực siết để ép một ren gần giống thành “tương thích”, và không coi băng tan hoặc keo ren là cách sửa mọi trường hợp rò.

Phân biệt nút ren ngoài và nút ren trong

Tên nút được gọi theo phần ren trên chính nút, không theo cổng.

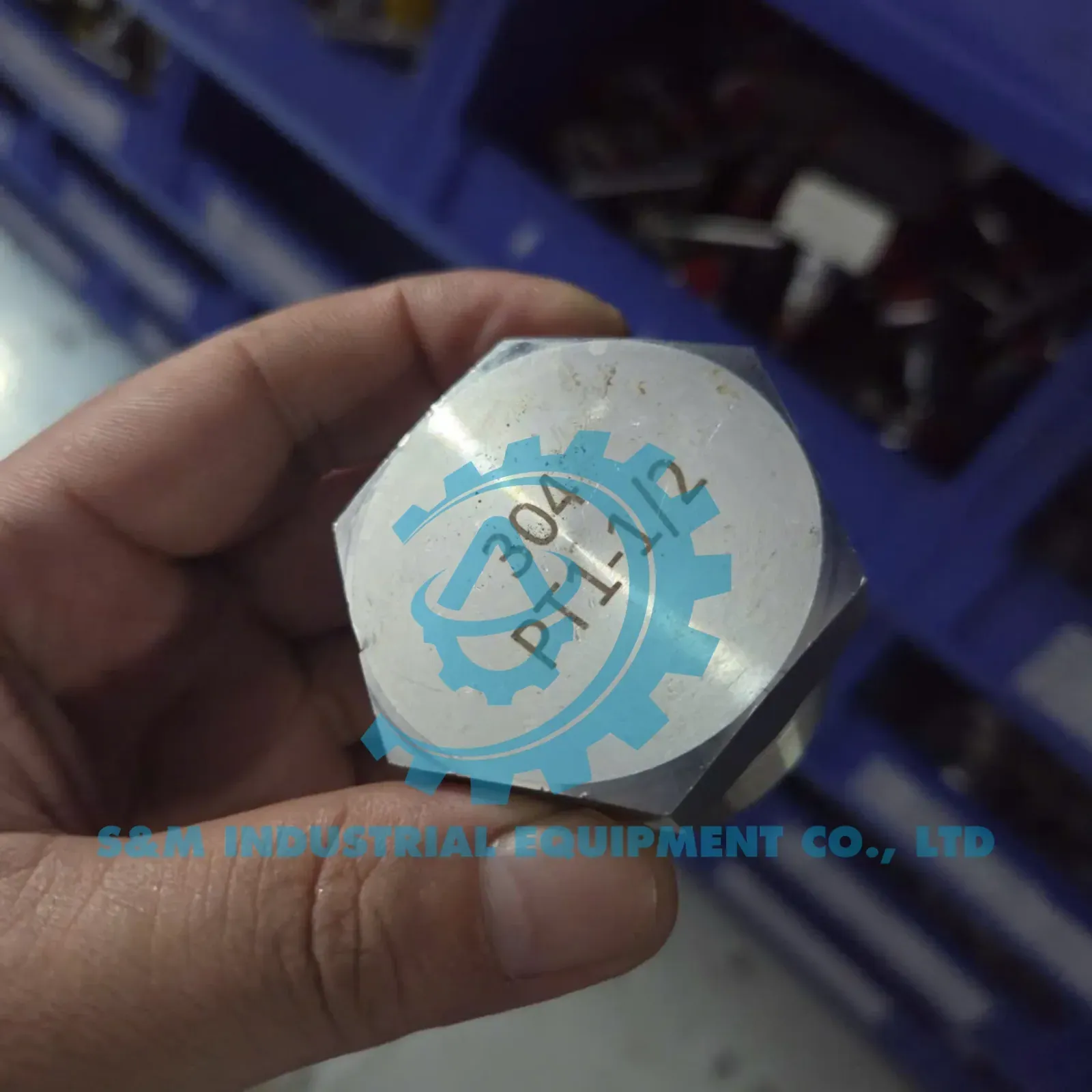

Nút ren ngoài

Nút ren ngoài đi vào một cổng ren trong. Đây là cấu hình thường thấy trên thân van, manifold hoặc adapter. Phần đầu có thể là lục giác ngoài, lục giác chìm hoặc dạng khác để thao tác.

Dữ liệu cần kiểm tra gồm đường kính ren, bước ren, dạng song song hay côn, chiều dài ăn ren, kiểu seal và khoảng trống quanh đầu nút. Không chọn chỉ bằng cỡ cờ lê, vì kích thước đầu vặn không đại diện cho chuẩn ren.

SMIE có các trang nút bịt BSPP inox và nút bịt BSPT inox để đối chiếu hình dạng. Tên trang sản phẩm là điểm bắt đầu; cấu hình cuối vẫn phải được chốt từ mã và hồ sơ kỹ thuật.

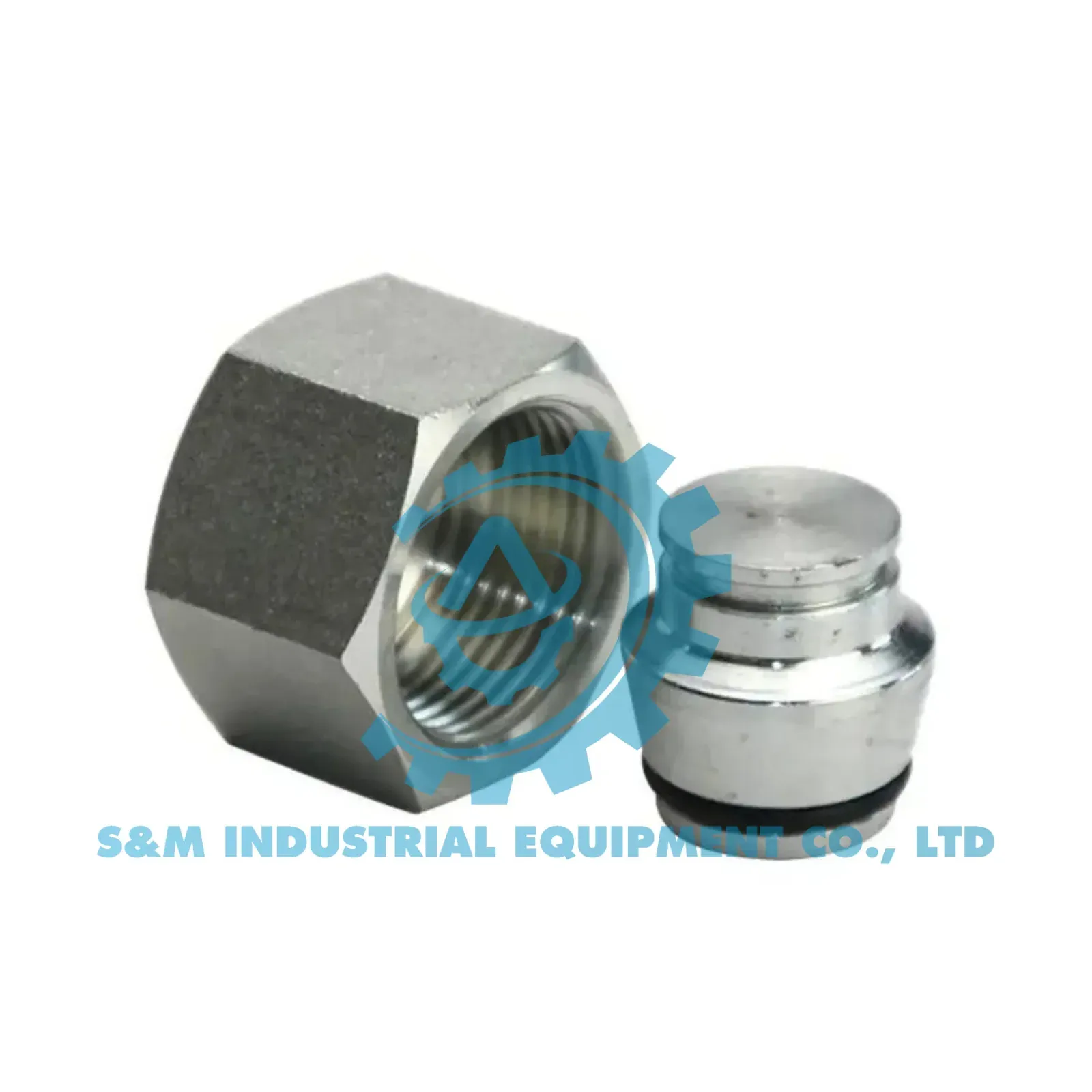

Nút ren trong

Nút ren trong lắp lên một đầu ren ngoài, chẳng hạn đầu adapter hoặc đầu ống có ren. Cần đo phần ren ngoài đang có và kiểm tra mặt kín của đầu đó. Một nắp ren trong dùng bảo vệ khi vận chuyển có thể không được thiết kế để giữ áp suất hệ thống.

Khi gửi yêu cầu, chụp cả mặt đầu và mặt bên của chi tiết. Ảnh mặt bên giúp thấy ren côn hay song song; ảnh mặt đầu giúp nhận diện vai, côn, O-ring hoặc bề mặt tỳ.

BSPP và BSPT khác nhau ở đâu?

BSPP và BSPT dùng biên dạng ren Whitworth 55°, nhưng cơ chế lắp và làm kín khác nhau.

• BSPP là ren song song. Ren chủ yếu giữ chi tiết; nhiều thiết kế làm kín bằng bonded seal, vòng đệm, O-ring hoặc mặt kín được quy định tại vai cổng.

• BSPT là ren côn. Sự ăn khớp ren côn tham gia tạo kín, thường kết hợp chất làm kín ren được nhà sản xuất chấp thuận.

Không lấy một nút BSPT vặn vào cổng BSPP chỉ vì vài vòng đầu có thể ăn ren. Tổ hợp sai có thể làm hỏng ren, không tạo đúng vị trí seal hoặc nứt cổng khi siết. Cũng không lắp nút BSPP vào cổng BSPT rồi bù bằng nhiều băng tan.

Parker ghi rõ với một mẫu nút BSPP của hãng rằng bonded seal phải được dùng ở đầu BSPP. Đây là yêu cầu của thiết kế cụ thể đó, không phải lý do để mặc định mọi cổng BSPP dùng cùng một loại vòng đệm. Phải kiểm tra bản vẽ cổng và mã nút.

Nếu chưa xác định được chuẩn, đối chiếu bảng tra ren thủy lực và hướng dẫn phân biệt BSPP với BSPT trước khi chọn nút.

Bảng chọn nhanh kiểu nút

Bảng này dùng để phân loại, không thay catalog. Cùng một tên thương mại có thể tồn tại ở nhiều vật liệu, cấp áp và cơ chế seal.

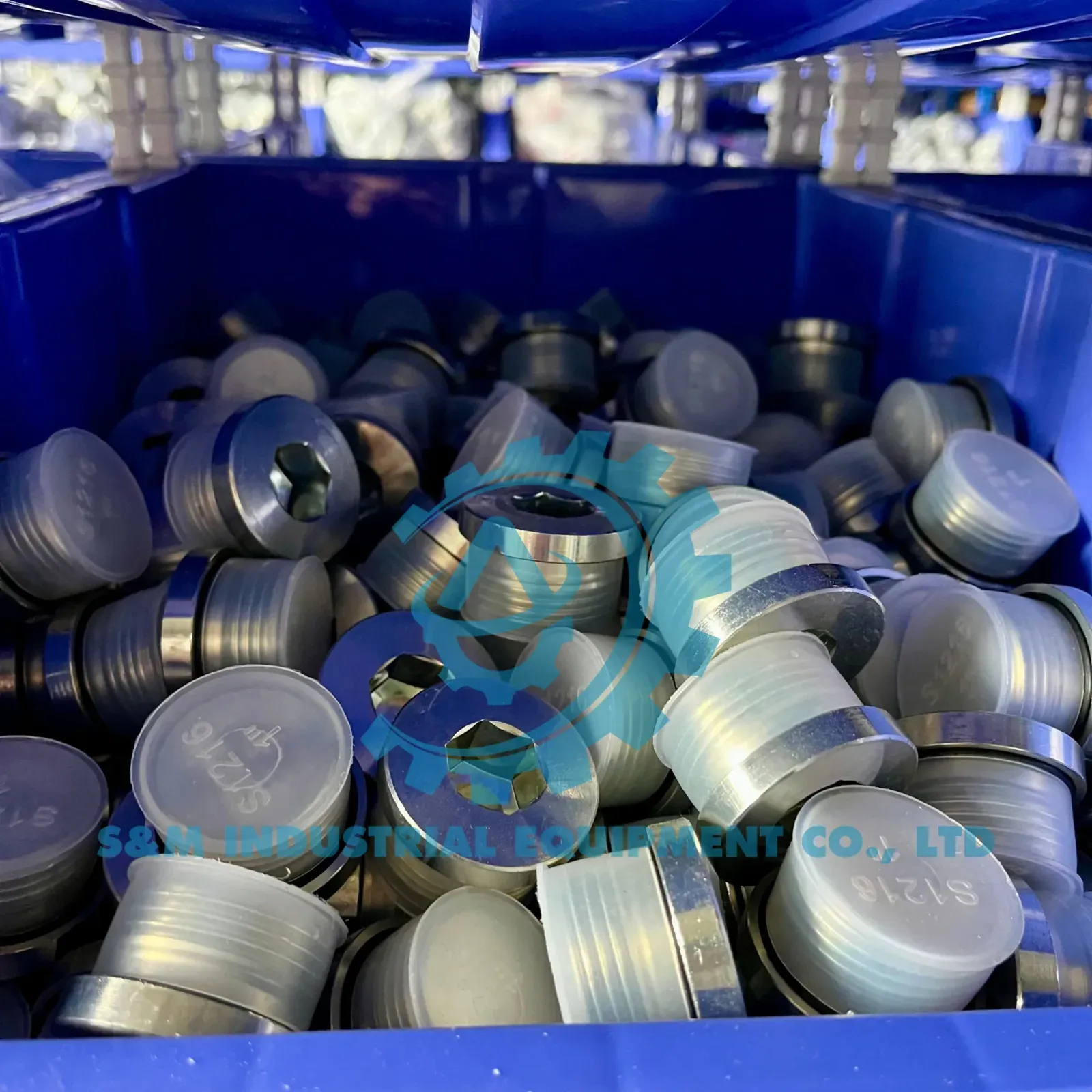

Khi nào nên dùng đầu lục giác chìm?

Đầu lục giác chìm hữu ích khi cổng nằm sát kết cấu hoặc cần bề mặt lắp gọn. Trước khi chọn, phải bảo đảm chìa có thể vào thẳng, đủ khoảng tạo mô-men và đầu nút vẫn tiếp cận được khi bảo trì. Trang nút bịt chìm inox minh họa một dạng sản phẩm tại SMIE.

Nếu hốc dễ giữ nước, bụi hoặc hóa chất, cần đánh giá ăn mòn và phương án vệ sinh. Không chọn đầu chìm chỉ theo ngoại hình; đầu bị làm tròn hoặc nằm quá sâu sẽ khó tháo an toàn.

Xác định đúng vị trí làm kín

Ren và seal thực hiện hai vai trò khác nhau. Ren tạo liên kết cơ học; seal tạo rào cản rò tại vị trí đã thiết kế. Các vị trí thường gặp gồm:

• vòng đệm tỳ dưới vai nút;

• O-ring trong rãnh hoặc trên phần trụ;

• mặt côn kim loại theo thiết kế riêng;

• ren côn kết hợp sealant phù hợp;

• mặt đầu có gasket hoặc bonded seal.

Không đặt O-ring tùy ý lên một ren côn. Không quấn băng tan qua đầu ren để vật liệu thừa đi vào mạch. Không chồng hai vòng đệm để bù chiều dài. Nếu cổng bị xước tại mặt tỳ, thay seal mới có thể vẫn không giải quyết rò.

Khi tháo nút cũ, ghi lại vị trí và tình trạng seal trước khi vệ sinh. Chụp ảnh cổng, vai, rãnh và nút. Nếu seal cũ đã biến dạng, không dùng hình dạng sau tháo để suy kích thước ban đầu.

Chọn vật liệu nút và seal

Vật liệu phải được xác nhận bằng part number, chứng từ hoặc thông tin của nhà sản xuất; không suy bằng màu sáng, màu vàng hay mức hút nam châm. Các lựa chọn thường gặp có thể gồm thép carbon có lớp phủ, thép không gỉ hoặc vật liệu khác theo hệ sản phẩm.

Cần đánh giá đồng thời:

• vật liệu thân cổng và nguy cơ ăn mòn điện hóa;

• môi chất vận hành và hóa chất vệ sinh;

• nhiệt độ lưu chất và môi trường;

• điều kiện ngoài trời, muối, độ ẩm hoặc ngưng tụ;

• vật liệu O-ring, bonded seal hoặc gasket;

• yêu cầu truy xuất vật liệu của dự án.

“Inox” không phải mô tả đủ. Nếu ứng dụng yêu cầu mác cụ thể, phải cung cấp yêu cầu đó và đối chiếu chứng từ của đúng mã. Tương tự, một seal tương thích với dầu khoáng chưa chắc phù hợp glycol, ester, nước nóng hoặc dung môi vệ sinh.

Áp suất và nhiệt độ phải theo đúng mã

Không có một mức áp suất chung cho mọi nút cùng cỡ ren. Giới hạn làm việc phụ thuộc thiết kế, vật liệu, cỡ, seal, nhiệt độ, cổng đối tiếp và tiêu chí của nhà sản xuất. Giá trị công bố cho nút thép không được chuyển sang phiên bản inox hoặc đồng nếu catalog không nói vậy.

Toàn bộ liên kết bị giới hạn bởi thành phần có mức cho phép thấp nhất: cổng, nút, seal và thân thiết bị. Nếu tài liệu chỉ nêu áp suất ở nhiệt độ phòng, cần kiểm tra hệ số giảm theo nhiệt độ trước khi dùng ở điều kiện nóng.

Không dùng áp suất thử hoặc phá hủy làm áp suất vận hành. Không dùng nút không rõ nguồn gốc trong mạch quan trọng chỉ vì kích thước đo được có vẻ trùng.

Quy trình nhận diện cổng trước khi đặt hàng

Bước 1: cô lập và xả áp

Dừng máy, khóa nguồn năng lượng và xả áp tích trữ theo quy trình của đơn vị vận hành. Không nới nút cũ để kiểm tra còn áp hay không. Với accumulator hoặc tải treo, phải xử lý nguồn năng lượng lưu trữ riêng.

Bước 2: vệ sinh và chụp ảnh

Làm sạch bên ngoài trước khi tháo để tránh đưa bẩn vào mạch. Chụp toàn cảnh vị trí, ảnh cận mặt cổng, ảnh ren và mọi mã khắc. Dùng nắp sạch tạm thời nếu cổng phải mở trong lúc đo.

Bước 3: đo ren

Đo đường kính ở vị trí phù hợp, xác định bước bằng dưỡng ren và quan sát độ côn. Ghi số đo thực, không chỉ ghi “ren 1/2”. Nếu có mẫu cũ, đo cả nút và cổng để phát hiện chi tiết từng bị lắp sai.

Bước 4: nhận diện mặt kín

Tìm vai tỳ, rãnh O-ring, mặt côn, bonded seal hoặc dấu sealant trên ren. Đối chiếu bản vẽ máy và tài liệu cổng. Nếu chưa chắc chắn, dừng ở bước nhận diện thay vì thử nhiều loại nút lên cổng.

Bước 5: chốt điều kiện làm việc

Ghi áp suất lớn nhất, nhiệt độ, môi chất, vật liệu cổng, môi trường ăn mòn và yêu cầu tháo lắp. Các dữ liệu này quyết định mã vật liệu và seal, không chỉ phần ren.

Lắp nút bịt an toàn

Kiểm tra ren và mặt kín không xước, méo hoặc dính phoi. Dùng seal mới khi hướng dẫn yêu cầu. Chỉ bôi chất làm kín lên vùng được chỉ định và ngăn vật liệu đi vào mạch.

Vặn bằng tay vài vòng đầu để phát hiện chéo ren. Sau đó siết bằng đúng dụng cụ và mô-men, góc quay hoặc số vòng của mã sản phẩm. Không dùng ống nối dài cờ lê để “siết cho hết rò”. Nếu lực tăng bất thường sớm, tháo ra sau khi đã bảo đảm hệ thống không còn áp và kiểm tra lại chuẩn ren.

Sau lắp, chạy thử trong vùng kiểm soát. Không dùng tay tìm tia rò; chất lỏng áp suất cao có thể xuyên qua da. Dùng phương pháp phát hiện được quy trình an toàn phê duyệt. Xả áp hoàn toàn trước khi siết lại hoặc thay seal.

Lỗi thường gặp và cách xử lý

Checklist gửi SMIE

• ảnh toàn cảnh vị trí cổng;

• ảnh thẳng mặt cổng và ảnh bên của ren;

• cổng ren trong hay đầu ren ngoài;

• đường kính đo được và bước ren;

• BSPP, BSPT hoặc chuẩn khác nếu đã xác nhận;

• vị trí và loại seal hiện có;

• áp suất lớn nhất, nhiệt độ và môi chất;

• vật liệu cổng, yêu cầu vật liệu nút và seal;

• khoảng hở cho đầu lục giác ngoài hoặc chìm;

• số lượng, yêu cầu chứng từ và mục đích dùng lâu dài hay bảo vệ tạm.

Gửi các dữ liệu trên qua trang liên hệ. Nếu chưa nhận diện chắc chắn, SMIE cần ảnh kèm số đo thay vì chỉ tên gọi. Không đưa cổng vào vận hành khi chuẩn ren, cơ chế seal hoặc rating của nút chưa được xác nhận.

Nguồn kỹ thuật tham khảo

• Parker — BSPP Parallel Male Hex Pipe Plug

• Parker — Fitting Threads: BSPP và BSPT

• Parker — Fitting Installation Manual 4200-B4

Ghi chú biên tập: Bài viết là khung nhận diện và chọn cấu hình. Chuẩn ren, loại seal, vật liệu, áp suất, nhiệt độ và quy trình siết phải được xác nhận từ tài liệu của đúng cổng và đúng mã nút.
