Đầu nối thủy lực: phân loại theo chuẩn ren, kiểu làm kín và ứng dụng
Đầu nối thủy lực cần được xác định theo cả hình dạng, ren và bề mặt làm kín. Bài viết giúp phân loại BSPP, BSPT, JIC, ORFS, NPT, Metric và chọn fitting đúng ứng dụng.
Mục lục bài viết
Đầu nối thủy lực là chi tiết liên kết ống mềm, ống cứng, van, bơm, xi lanh và các cụm thiết bị trong mạch dầu. Một đầu nối đúng phải giải quyết đồng thời ba việc: ghép cơ khí, giữ kín môi chất và chịu được điều kiện vận hành của hệ thống.
Khi gọi tên ngoài hiện trường, người dùng thường nói cút thẳng, cút vuông, ren 1 phần 2 hoặc đầu 24 độ. Những mô tả đó hữu ích nhưng chưa đủ để đặt hàng. Hai đầu nối có thể vặn vào nhau vài vòng mà vẫn sai tiêu chuẩn, sai bước ren hoặc sai bề mặt làm kín.
Xem thêm bài viết Cách xác định ren đầu nối thủy lực nếu anh chị đang có mẫu thực tế nhưng chưa biết chuẩn.
Ba lớp thông tin cần tách riêng
Lớp thông tin | Câu hỏi cần trả lời | Ví dụ |
|---|---|---|
Hình dạng và chức năng | Đầu nối chuyển hướng, chia nhánh hay nối hai kiểu cổng nào | Thẳng, vuông, tee, giảm, xuyên vách, banjo |
Kiểu ren | Ren hệ inch hay metric, song song hay côn, bước ren bao nhiêu | BSPP, BSPT, NPT, UNF, Metric |
Kiểu làm kín | Áp suất được giữ kín tại ren, mặt côn, O-ring hay vòng cắt | Ren côn, JIC 37°, ORFS, O-ring boss, DIN 24° |
Cách phân loại này giúp tránh một nhầm lẫn phổ biến: tên ren không phải lúc nào cũng nói luôn kiểu làm kín. BSPP là ren song song; kết nối BSPP có thể làm kín bằng bonded seal, O-ring, vòng đệm hoặc mặt côn tùy thiết kế. Tương tự, JIC và ORFS đều dùng ren thẳng hệ UN nhưng bề mặt làm kín hoàn toàn khác nhau.
Phân loại theo hình dạng và chức năng
Nối thẳng

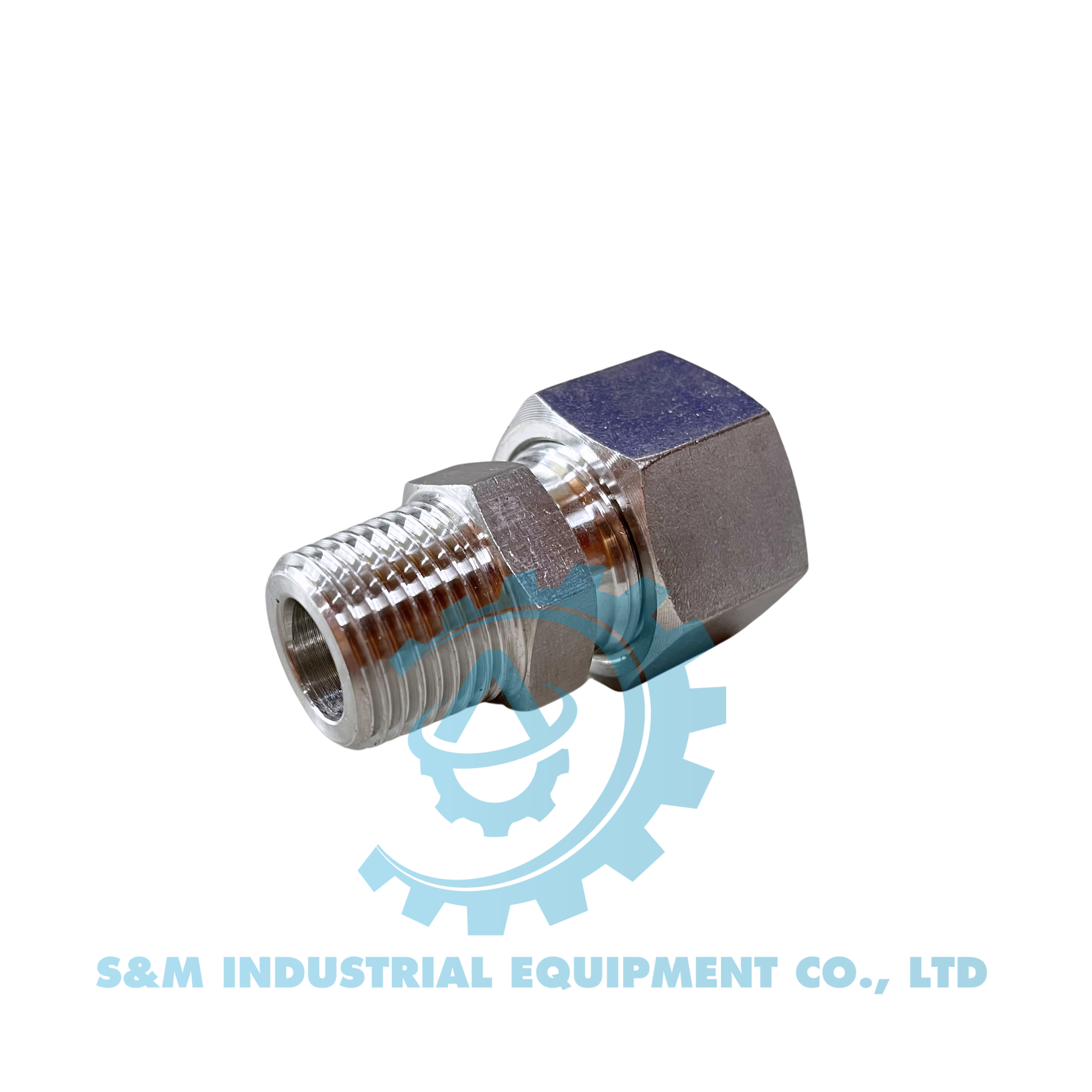

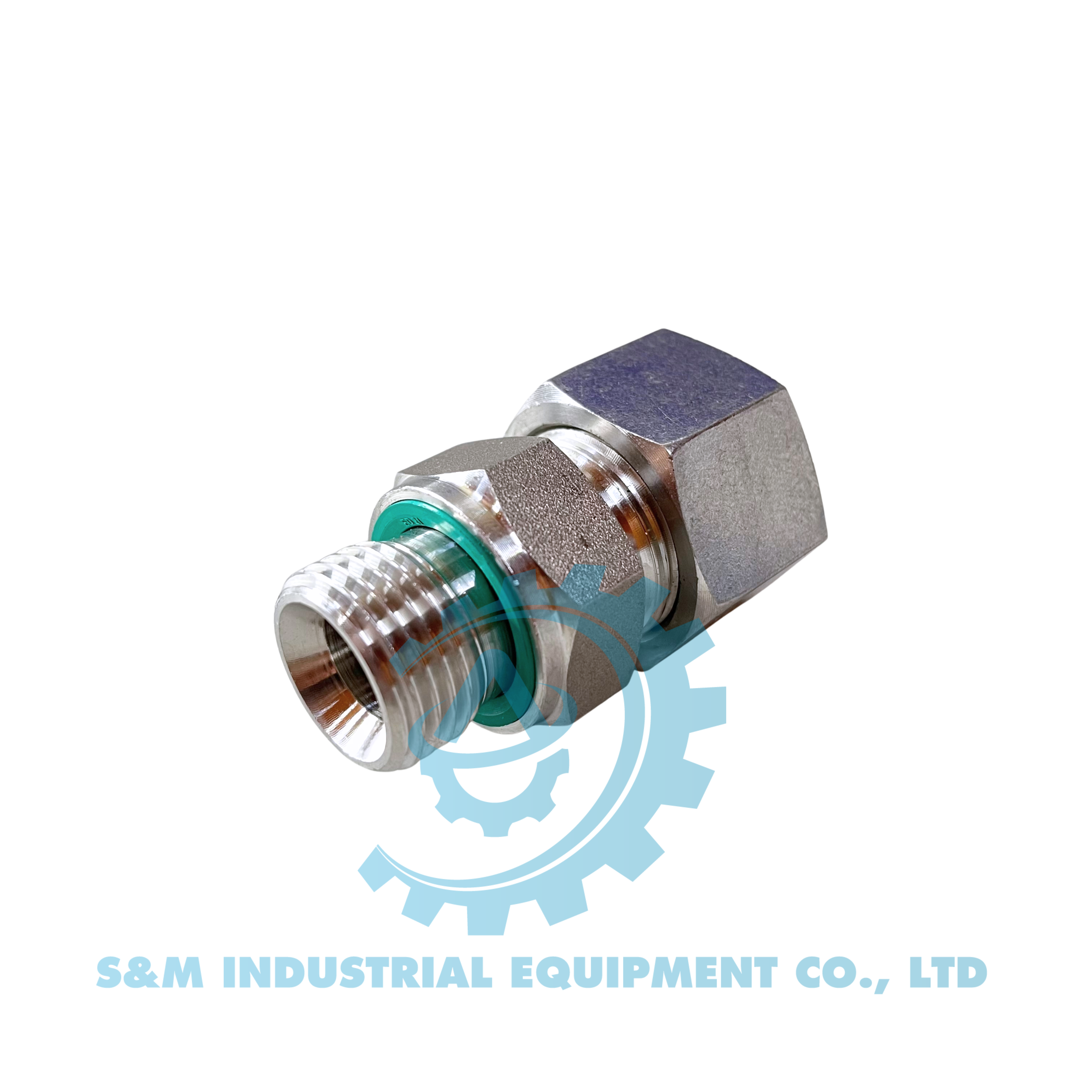

Nối thẳng dùng khi hai đường dẫn cùng trục. Cấu hình có thể là hai đầu tán bắp, một đầu tán bắp và một đầu ren ngoài, hai đầu ren hoặc một đầu hàn. SMIE có nối thẳng tán bắp ren ngoài BSPP và phiên bản ren ngoài BSPT để người mua so sánh hình dạng thực tế.
Nối vuông và nối 45 độ
Loại vuông đổi hướng dòng chảy 90 độ, phù hợp nơi không đủ bán kính uốn ống. Nối 45 độ tạo chuyển hướng nhẹ hơn trong một số bố trí. Khi chọn, ngoài ren còn phải kiểm tra khả năng xoay định hướng và khoảng trống để siết.
Nối tee và nối chữ thập
Nối tee chia hoặc gom ba nhánh; nối chữ thập xử lý bốn nhánh. Cần đọc đúng sơ đồ dòng chảy và kích thước từng cửa, đặc biệt với tee giảm.
Nối giảm và adapter
Adapter chuyển giữa hai cỡ hoặc hai hệ kết nối khác nhau. Đây là giải pháp cần thiết khi thiết bị và đường ống không cùng chuẩn, nhưng mỗi adapter tạo thêm một mối ghép. Không nên xếp nhiều adapter liên tiếp nếu có thể chọn một chi tiết đúng ngay từ đầu.
Nối xuyên vách
Nối xuyên vách giữ đường ống qua tấm máy hoặc vách tủ. Thân ren dài và đai ốc khóa giúp cố định vị trí, vì vậy cần kiểm tra chiều dày vách và không gian thao tác.
Banjo và đầu xoay
Banjo cho phép dòng đi ngang qua bu lông rỗng trong không gian thấp. Đầu xoay hỗ trợ lắp ráp dễ hơn và giảm xoắn dây khi siết. Khả năng xoay khi lắp không đồng nghĩa chi tiết được thiết kế để quay liên tục trong vận hành.
Đầu hàn

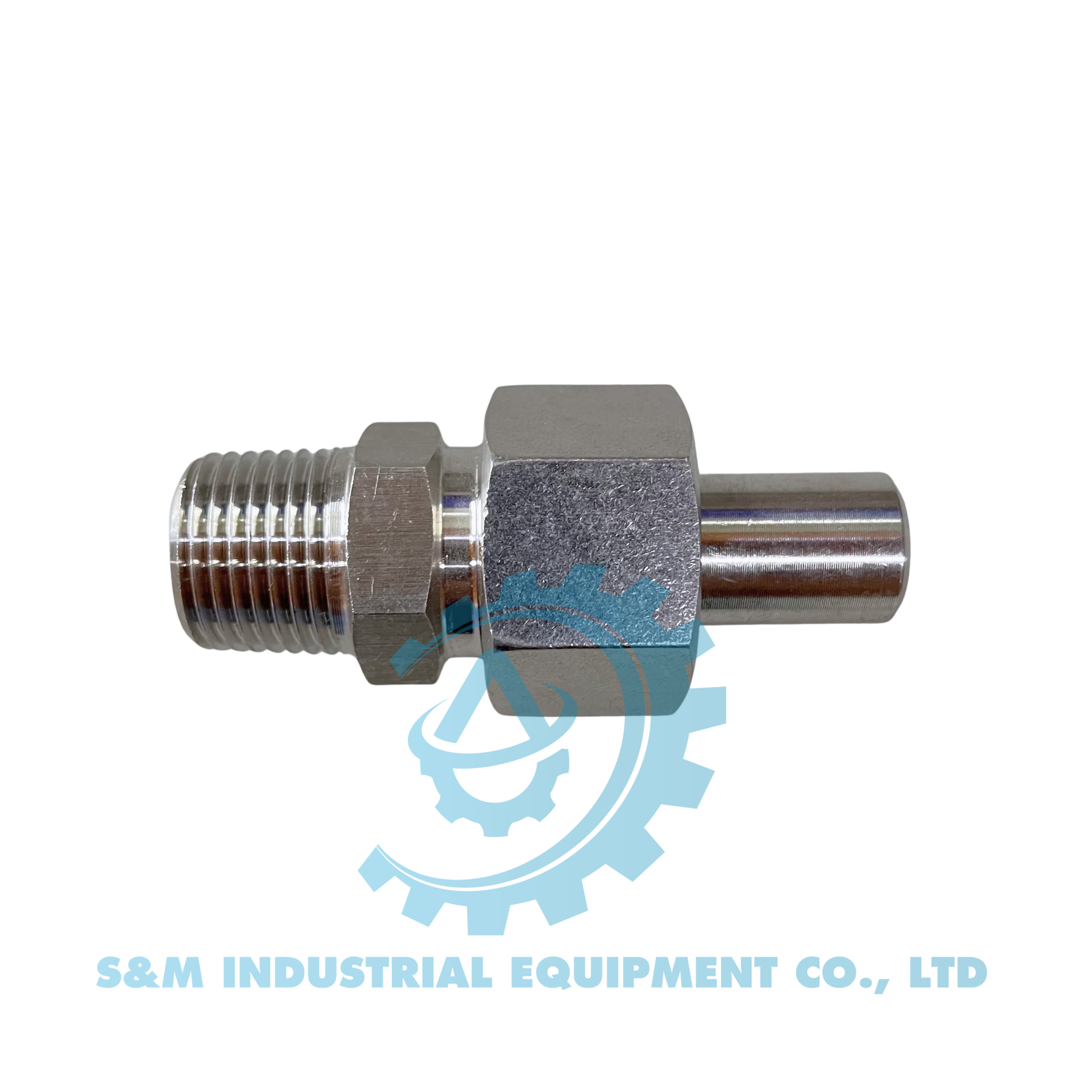

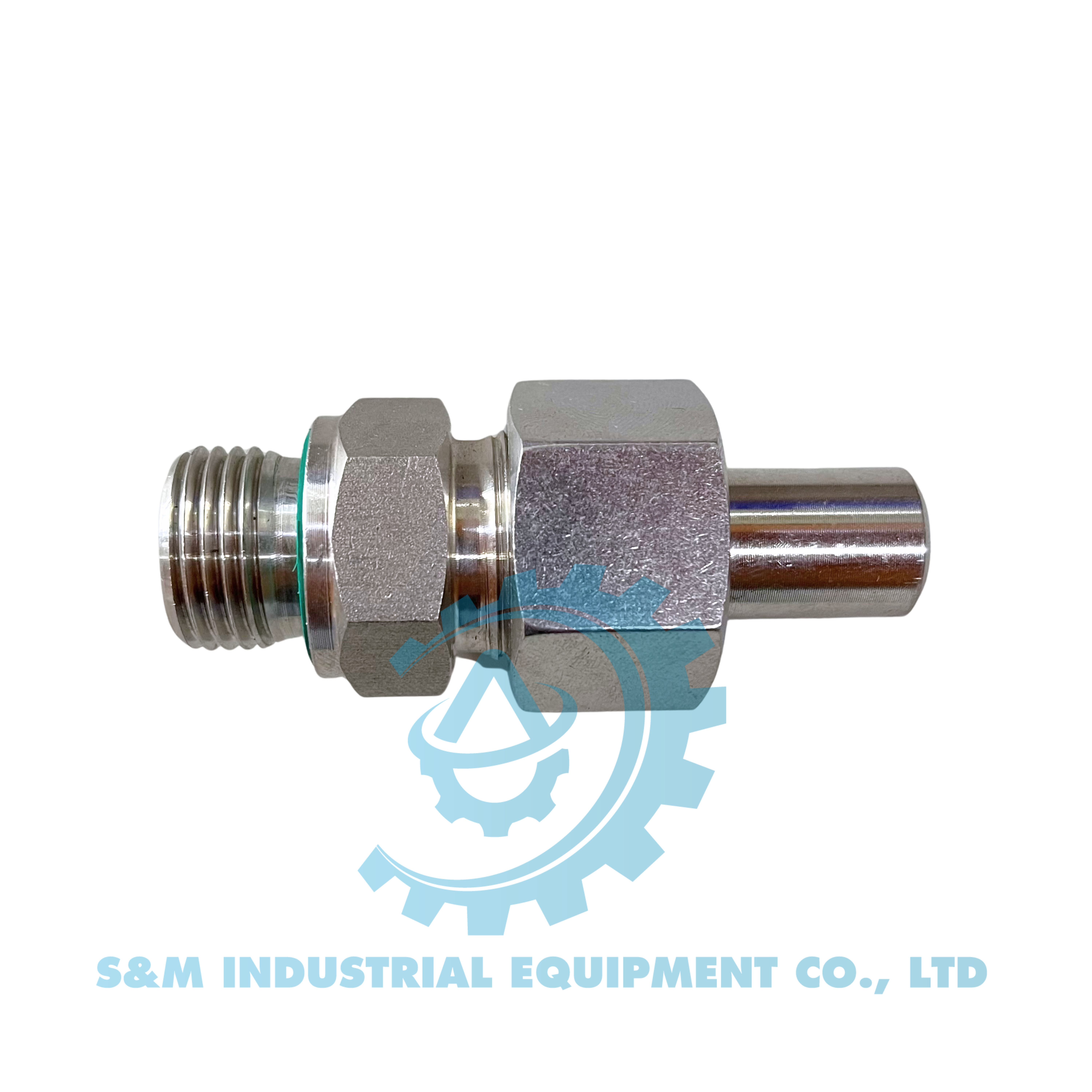

Đầu hàn tạo liên kết cố định ở một phía và kết nối tháo lắp ở phía còn lại. Có thể xem đầu hàn ren ngoài BSPP và đầu hàn ren ngoài BSPT để nhận biết phần thân và đầu ren.
Phân loại theo chuẩn ren
Hệ kết nối | Dạng ren thường gặp | Dấu hiệu nhận biết | Bề mặt làm kín điển hình |
|---|---|---|---|
BSPP | Ren ống song song, biên dạng Whitworth 55° | Đường kính gần như không đổi dọc ren; ký hiệu G thường gặp | Vòng đệm, bonded seal, O-ring hoặc mặt côn tùy đầu nối |
BSPT | Ren ống côn, biên dạng Whitworth 55° | Đường kính thay đổi dọc chiều dài; ký hiệu R thường gặp | Tiếp xúc trên sườn ren, thường kết hợp chất làm kín phù hợp |
NPT | Ren ống côn Mỹ, biên dạng 60° | Hình côn giống BSPT nhưng bước và biên dạng khác | Làm kín trên ren với chất làm kín phù hợp |
JIC | Ren UN/UNF song song | Có mặt loe 37° | Hai mặt côn 37° tiếp xúc |
ORFS | Ren UN/UNF song song | Mặt phẳng, O-ring nằm trên mặt đầu đực | O-ring ép giữa hai mặt phẳng |
Metric | Ren hệ mét song song hoặc côn | Ký hiệu M kèm đường kính và bước, ví dụ M18x1.5 | Có thể là côn 24°, O-ring, vòng đệm hoặc kiểu khác |

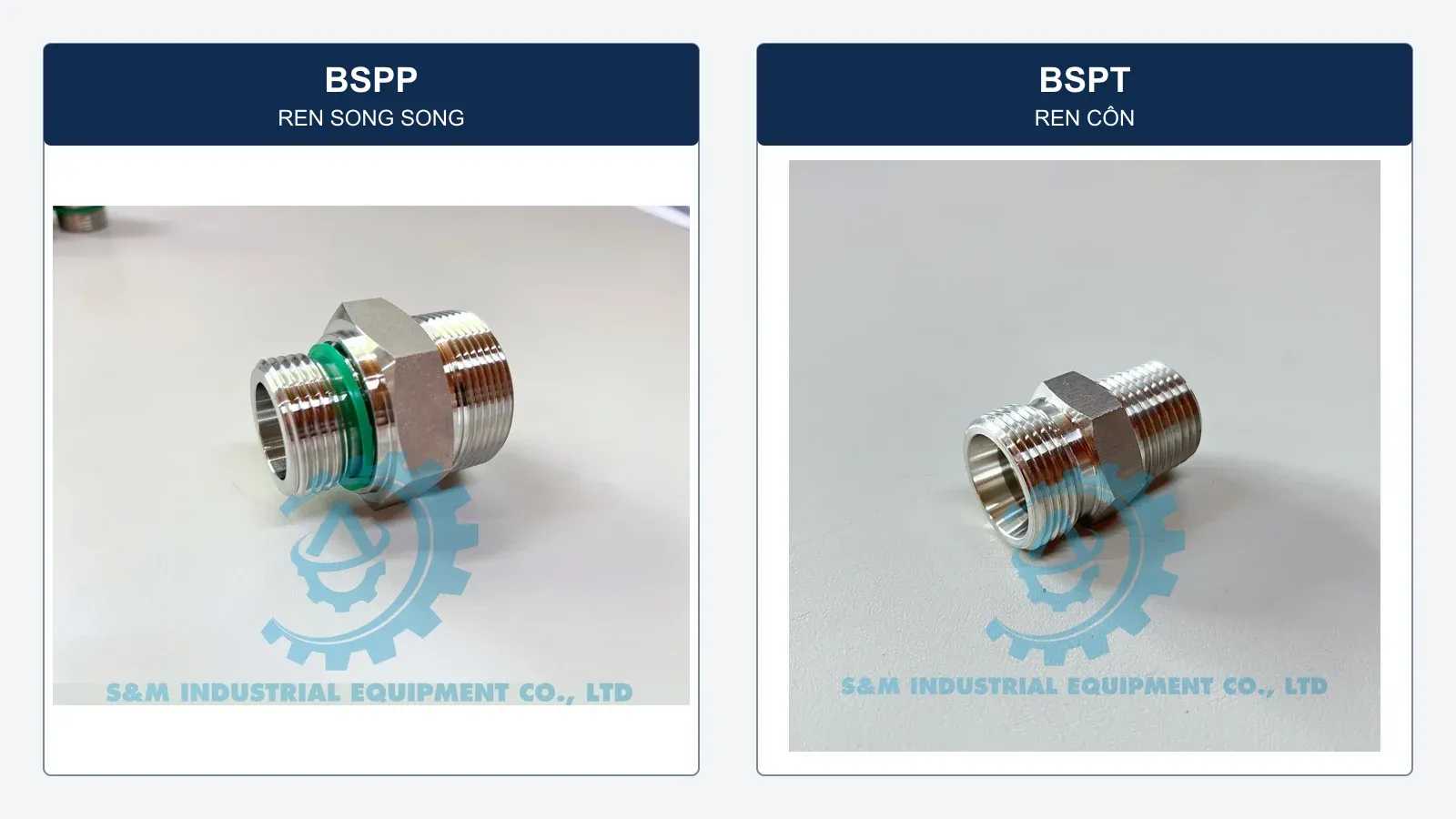

ISO 228-1 quy định nhóm ren ống song song không tạo kín áp suất trên ren; nếu cần kín, kết nối phải dùng bề mặt siết và phần tử làm kín phù hợp. ISO 7-1 lại dành cho ren ống nơi mối ghép kín được tạo trên ren. Sự khác biệt này là nền tảng để hiểu BSPP và BSPT.
Xem thêm bài viết Phân biệt ren BSPP và BSPT và Bảng tra nhanh các chuẩn ren thủy lực.
Phân loại theo kiểu làm kín
Làm kín trên ren côn
BSPT và NPT là hai ví dụ quen thuộc. Khi siết, ren đực và ren cái tiếp xúc trên sườn ren. Chất làm kín phù hợp có thể được yêu cầu theo hướng dẫn của thiết bị. BSPT và NPT không nên lắp thay thế vì khác biên dạng và nhiều cỡ có bước ren khác nhau.
Làm kín bằng mặt côn
JIC dùng mặt loe 37 độ. DIN 2353 hoặc ISO 8434-1 dùng côn 24 độ với vòng cắt hoặc đầu có O-ring tùy cấu hình. Ren tạo lực kéo hai mặt lại gần, còn bề mặt côn mới là nơi giữ kín chính.
Làm kín bằng O ring trên mặt đầu
ORFS đặt O-ring trên mặt phẳng của đầu đực và ép vào mặt phẳng của đầu cái. SAE J1453 mô tả yêu cầu vật liệu, kích thước và hiệu năng cho kiểu kết nối này.
Làm kín bằng O ring tại cổng
Ở kiểu O-ring boss, ren song song giữ chi tiết, còn O-ring được nén tại bề mặt gia công của cổng. Elbow và tee thường có đai ốc khóa để vừa định hướng vừa giữ lực siết.
Làm kín bằng vòng cắt
Trong hệ DIN 2353, vòng cắt hay hạt bắp được ép vào ống cứng và tựa trên côn 24 độ của thân fitting. Xem nhóm đầu nối tán bắp để nhận biết nối thẳng, nối vuông, tee và xuyên vách.
Chọn đầu nối theo ứng dụng
Tình huống | Ưu tiên kiểm tra | Gợi ý cấu hình |
|---|---|---|
Ống cứng trên máy công nghiệp | Đường kính ngoài ống, hệ L/S, áp suất, vật liệu | DIN 2353 với vòng cắt hoặc đầu 24° phù hợp |
Ống mềm tháo lắp thường xuyên | Đầu dây, mặt làm kín, khả năng xoay khi lắp | JIC, ORFS hoặc đầu swivel đúng chuẩn |
Cổng ren ống trên van hoặc manifold | Ren song song/côn, bước ren, spotface và gioăng | BSPP với seal phù hợp, BSPT hoặc NPT đúng cổng |
Môi trường ăn mòn | Vật liệu thân, gioăng, hóa chất và nhiệt độ | Inox phù hợp sau khi xác nhận tương thích |
Không gian hẹp | Hướng lắp, bán kính ống, vị trí cờ lê | Elbow, banjo, đầu xoay hoặc adapter ngắn |
Quy trình chọn đầu nối
- Xác định chức năng của từng đầu: nối ống cứng, ống mềm, cổng thiết bị hay chuyển đổi chuẩn.
- Đo đường kính ren và bước ren. Kiểm tra ren côn hay song song.
- Quan sát mặt làm kín, O-ring, mặt côn và vị trí vai chặn.
- Xác nhận kích thước ống: đường kính trong của ống mềm hoặc đường kính ngoài của ống cứng.
- Đối chiếu áp suất, nhiệt độ, môi chất và môi trường ăn mòn với tài liệu sản phẩm.
- Chọn vật liệu, hướng lắp và khoảng trống siết.
- Kiểm tra toàn bộ cụm theo thành phần có giới hạn thấp nhất và thử kín theo quy trình của đơn vị vận hành.
Những nhầm lẫn thường gây rò rỉ
- Vặn BSPT vào NPT vì hai loại đều là ren côn và nhìn gần giống nhau.
- Dùng kích thước danh nghĩa của ren ống như thể đó là đường kính đo trực tiếp.
- Chỉ đo ren mà bỏ qua mặt côn 24°, 37° hoặc mặt phẳng có O-ring.
- Quấn vật liệu làm kín lên ren JIC, ORFS hoặc DIN 24° dù mối ghép không làm kín tại ren.
- Đổi sang fitting inox nhưng giữ lại O-ring không phù hợp với môi chất và nhiệt độ.
- Siết quá lực để chữa rò rỉ do ghép sai chuẩn, làm biến dạng mặt kín hoặc hỏng ren.
Thông tin cần gửi khi đặt hàng
Ảnh nên chụp thẳng phần ren, chụp nghiêng mặt làm kín và đặt thước cặp ở vị trí đo. Kèm theo đường kính, bước ren, cỡ ống, áp suất, vật liệu mong muốn và vị trí lắp. Nếu chưa xác định được chuẩn, gửi các dữ liệu này qua trang liên hệ SMIE thay vì chỉ ghi một câu như ren 1 phần 2.
