DIN 2353 là cách gọi quen thuộc của hệ đầu nối ống kim loại dùng côn 24°, phổ biến trong hệ thống thủy lực và bôi trơn. Trong tài liệu kỹ thuật hiện hành, nhóm kết nối này thường được đối chiếu theo ISO 8434-1. Một cụm điển hình gồm thân đầu nối, đai ốc và vòng cắt; khi lắp đúng, vòng cắt bám vào ống và cụm mặt côn tạo liên kết cơ khí đồng thời hỗ trợ làm kín.
Điểm quan trọng: “DIN 2353” chưa phải là một mã đặt hàng hoàn chỉnh. Cùng là đầu nối côn 24° nhưng có thể khác series, đường kính ngoài ống, ren trên thân, kiểu hình học, vật liệu, loại vòng cắt và điều kiện làm việc. Chọn theo tên gọi hoặc theo kích thước ước lượng có thể dẫn đến lắp không vừa, không đạt độ kín hoặc dùng sai giới hạn của linh kiện.
Bài viết này trình bày nguyên tắc nhận diện và chọn sản phẩm. Áp suất, nhiệt độ, mô-men siết và quy trình lắp cuối cùng phải lấy từ catalog của đúng nhà sản xuất, đúng series và đúng cỡ đang dùng.
DIN 2353 và ISO 8434-1 liên quan thế nào?
DIN 2353 là tên tiêu chuẩn lịch sử được thị trường sử dụng rộng rãi để chỉ nhóm fitting ống côn 24°. ISO 8434-1 quy định các đầu nối ống kim loại dùng cho fluid power và mục đích chung với cấu hình côn 24°. Vì vậy, khi mua mới hoặc thay thế, nên kiểm tra cả ký hiệu thương mại “DIN 2353” và tuyên bố phù hợp ISO 8434-1 trên catalog của sản phẩm.
Không nên suy luận rằng mọi chi tiết được gọi là DIN 2353 đều lắp lẫn được. Khả năng tương thích còn phụ thuộc vào:
series của đầu nối;
đường kính ngoài và chiều dày thành ống;
ren của đai ốc và thân đầu nối;
hình dạng vùng côn, vòng cắt hoặc côn hàn;
dung sai và hướng dẫn lắp của nhà sản xuất;
vật liệu, lớp phủ và loại gioăng nếu cấu hình có O-ring.
Danh mục đầu nối tán bắp của SMIE cho thấy nhiều hình dạng như nối thẳng, nối vuông và nối tee. Hình dạng chỉ mô tả cách bố trí đường ống; nó không thay thế các dữ liệu kỹ thuật ở trên.

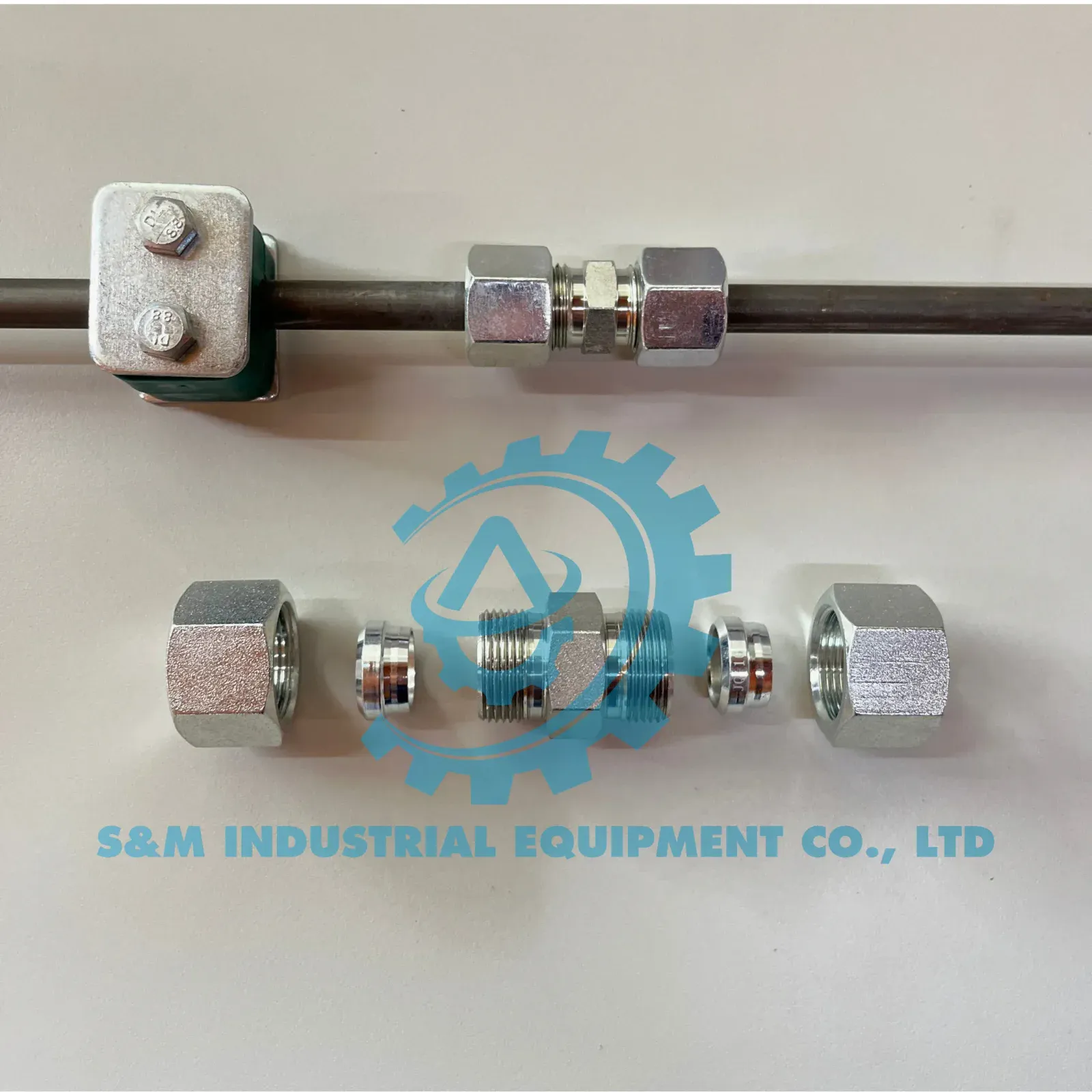

Một bộ đầu nối DIN 2353 gồm những gì?
1. Thân đầu nối
Thân fitting tạo đường dẫn lưu chất và chứa mặt côn 24°. Đầu còn lại có thể là một đầu ống tương tự, ren ngoài, ren trong, đầu hàn hoặc một kiểu kết nối khác. Các cấu hình thường gặp gồm nối thẳng, nối góc 90°, tee, xuyên vách và đầu chuyển.
Khi nhận diện thân đầu nối, cần đọc mã khắc nếu có và quan sát cả hai đầu. Chỉ nhìn một phía rất dễ bỏ sót việc đầu còn lại dùng chuẩn ren hoặc kiểu làm kín khác.
2. Đai ốc
Đai ốc tạo lực kéo cụm vòng cắt và ống về phía côn trên thân fitting. Ren của đai ốc phải đúng series và đúng cỡ. Đai ốc vặn được vài vòng không chứng minh rằng hai chi tiết tương thích; ren gần giống vẫn có thể gây kẹt, hỏng ren hoặc tạo cảm giác đã siết chặt khi cụm làm kín chưa đúng vị trí.
3. Vòng cắt, thường gọi là hạt bắp
Vòng cắt nằm giữa đai ốc và đầu ống. Trong quá trình lắp theo hướng dẫn của nhà sản xuất, vòng cắt dịch chuyển và tạo vết bám có kiểm soát trên bề mặt ống. Vết bám này giữ ống chống tuột và là một phần của cơ chế làm việc của cụm nối.
Không lắp vòng cắt ngược chiều. Không dùng lại một vòng đã biến dạng nếu catalog không cho phép. Không tự đánh giá đạt chỉ vì đai ốc đã “cứng tay”; phải kiểm tra vết cắn hoặc vị trí vòng theo đúng hướng dẫn của hệ sản phẩm.
4. Ống kim loại
Đường kính ngoài của ống là dữ liệu chọn chính của hệ fitting này. Cần phân biệt đường kính ngoài với đường kính danh nghĩa hoặc đường kính trong. Vật liệu và chiều dày thành ống cũng ảnh hưởng đến khả năng lắp, áp suất cho phép và yêu cầu dùng ống lót gia cường trong một số cấu hình.
Ống phải tròn, bề mặt vùng lắp không có vết xước sâu, đầu cắt vuông và đã làm sạch ba via. Một đầu ống méo hoặc cắt xiên làm sai vị trí vòng cắt dù các chi tiết còn lại đúng mã.
Côn 24° làm việc ra sao?
Góc 24° mô tả bề mặt côn chức năng của hệ đầu nối, không phải góc biên dạng ren. Khi lắp, đai ốc truyền lực dọc trục để đưa vòng cắt và ống vào vùng làm việc trên thân fitting. Cụm được thiết kế để vừa giữ ống vừa tạo bề mặt tiếp xúc kín theo cấu hình quy định.
Một số dòng sản phẩm dùng vòng cắt kim loại; một số cấu hình 24° khác có thể kết hợp côn hàn hoặc O-ring. Vì vậy không nên kết luận kiểu làm kín chỉ từ cụm từ “côn 24°”. Hãy đối chiếu mặt cắt kỹ thuật của đúng mã.
Khác biệt này cũng giải thích vì sao không thể thay đầu nối DIN bằng JIC chỉ vì đường kính ren có vẻ giống. JIC theo SAE J514 dùng mặt loe 37°; ORFS theo SAE J1453 làm kín tại mặt phẳng bằng O-ring. Ba hệ có hình học và cơ chế làm kín khác nhau.
Nếu cần nhận diện nhiều chuẩn trong cùng hệ thống, xem thêm bài tổng quan đầu nối thủy lực và bảng tra chuẩn ren thủy lực.
Series LL, L và S có ý nghĩa gì?
Thị trường thường gặp các ký hiệu LL, L và S. Chúng giúp phân nhóm hệ đầu nối, nhưng không nên dịch trực tiếp thành một mức áp suất cố định cho mọi cỡ và mọi hãng.
LL thường xuất hiện trong các ứng dụng tải nhẹ và cỡ ống nhỏ theo dải sản phẩm của nhà sản xuất.
L là light series, được dùng rộng rãi trong nhiều mạch công nghiệp và mobile.
S là heavy series, dành cho các điều kiện cơ học hoặc áp suất đòi hỏi hơn theo catalog tương ứng.
Cùng một đường kính ngoài ống, series khác nhau có thể dùng ren, kích thước thân và khả năng làm việc khác nhau. Cùng một series, giới hạn áp suất cũng có thể thay đổi theo cỡ, vật liệu và dạng đầu nối. Do đó, trình tự đúng là xác định series từ mã hoặc bảng kích thước, rồi tra giới hạn của đúng chi tiết; không chọn S chỉ vì “trông dày hơn”, và không thay L bằng S khi chưa kiểm tra toàn bộ cụm.
Sáu dữ liệu bắt buộc khi chọn đầu nối
Đường kính ngoài và chiều dày ống
Đo OD bằng thước cặp tại vùng ống còn tròn, sạch và không có lớp bọc. Ghi đơn vị milimét. Nếu có thể, gửi thêm chiều dày thành ống hoặc mã ống để người chọn kiểm tra khả năng tương thích.
Series hoặc mã đang dùng
Ưu tiên ảnh rõ phần khắc mã trên thân và đai ốc. Nếu không còn mã, đo ren, kích thước lục giác và các chiều dài chính; chụp vuông góc kèm thước tham chiếu.
Hình dạng đầu nối
Xác định nối thẳng, vuông, tee, xuyên vách, giảm cỡ hay đầu chuyển. Với tee và đầu góc, đánh dấu các nhánh để tránh hiểu nhầm cổng cần đổi.
Chuẩn của đầu kết nối còn lại
Một đầu DIN 2353 có thể chuyển sang BSPP, BSPT, NPT, JIC, ORFS hoặc đầu hàn. Cần xác định đúng ren và mặt làm kín, không ghi chung là “ren 1/2”. Bài cách xác định ren thủy lực mô tả quy trình đo đường kính, bước ren, dạng côn và mặt kín.
Vật liệu và môi trường
Ghi rõ yêu cầu thép carbon, thép không gỉ hay vật liệu khác; loại lưu chất; nhiệt độ lưu chất và môi trường; nguy cơ ăn mòn; rung động; vị trí trong nhà hoặc ngoài trời. Không chọn inox chỉ dựa vào màu bề mặt, vì lớp mạ trên thép có thể gây nhầm.
Áp suất làm việc và xung áp
Cần cung cấp áp suất làm việc lớn nhất, đỉnh xung nếu biết và chế độ tải. Giới hạn của cụm bằng giới hạn thấp nhất trong ống, đầu nối, seal và thiết bị liên quan. Không dùng áp suất danh nghĩa của một chi tiết để đại diện cho cả mạch.
Quy trình chọn thực tế
Cô lập hệ thống và xác nhận không còn áp suất trước khi tháo mẫu.
Chụp tổng thể vị trí lắp để thấy hướng tuyến ống và khoảng thao tác.
Chụp cận mã khắc, mặt côn, vòng cắt và đầu kết nối còn lại.
Đo OD ống, bước ren, đường kính ren và kích thước lục giác.
Xác định series từ catalog hoặc từ mã sản phẩm, không đoán bằng mắt.
Đối chiếu vật liệu, lưu chất, nhiệt độ và áp suất của đúng mã.
Kiểm tra khả năng thao tác đai ốc và bán kính uốn của tuyến ống tại vị trí lắp.
Lắp theo hướng dẫn nhà sản xuất; kiểm tra vết bám của vòng cắt nếu quy trình yêu cầu.
Thử kín và kiểm tra lại sau khi hệ thống chạy theo quy trình an toàn của đơn vị vận hành.
Những lỗi dễ nhầm
Nhầm OD ống với cỡ ren
Ống 12 mm không có nghĩa ren trên đai ốc là M12. Một mã đầu nối thường chứa nhiều thông tin; OD ống và ren phải được tra riêng.
Chỉ nhìn ren, bỏ qua mặt làm kín
Hai đầu có thể vặn vào nhau nhưng dùng mặt côn khác nhau. Mối ghép như vậy không phải kết nối hợp lệ. Không dùng băng tan hoặc keo ren để bù cho việc sai hình học tại mặt kín.
Trộn series
L và S không phải hai cấp có thể thay tự do. Trộn đai ốc, vòng cắt và thân fitting từ series khác làm thay đổi vị trí làm việc và có thể gây hỏng cụm.
Siết theo cảm giác
Siết thiếu có thể làm vòng cắt chưa đạt vị trí; siết quá có thể làm hỏng ren, biến dạng chi tiết hoặc ảnh hưởng ống. Cần dùng phương pháp và mô-men hoặc số vòng quay do nhà sản xuất quy định.
Dùng lại chi tiết không được kiểm tra
Sau tháo lắp, phải kiểm tra ren, mặt côn, vòng cắt, ống và seal. Thay chi tiết có xước, biến dạng, ăn mòn hoặc không còn đáp ứng tiêu chí của nhà sản xuất.
Checklist gửi yêu cầu báo giá
Để rút ngắn thời gian đối chiếu, hãy gửi:
số lượng từng mã;
OD và chiều dày ống;
series LL, L hoặc S nếu đã xác định;
dạng nối thẳng, góc, tee, xuyên vách hoặc giảm;
chuẩn, cỡ và kiểu kín của đầu còn lại;
vật liệu và yêu cầu lớp phủ;
môi chất, nhiệt độ, áp suất làm việc và đỉnh xung;
ảnh tổng thể, ảnh mặt côn, ảnh mã khắc và ảnh đo kích thước;
yêu cầu chứng từ hoặc hãng nếu dự án có quy định;
thời điểm cần hàng và địa điểm giao.
SMIE cung cấp các cấu hình đầu nối 24° trong danh mục đầu nối tán bắp. Có thể gửi dữ liệu kỹ thuật qua trang liên hệ để được đối chiếu theo mã và ứng dụng. Việc xác nhận cuối cùng vẫn phải dựa trên catalog của đúng nhà sản xuất và quy trình kỹ thuật của hệ thống.
Nguồn kỹ thuật tham khảo
Ghi chú biên tập: Nội dung do SMIE tổng hợp từ các tiêu chuẩn và tài liệu nhà sản xuất được dẫn nguồn. Bài viết không thay thế bản tiêu chuẩn đầy đủ, catalog của đúng mã sản phẩm hoặc phê duyệt của kỹ sư phụ trách hệ thống.
