Ống Teflon bọc lưới inox: cấu tạo, ứng dụng và dữ liệu cần chọn

Ống Teflon bọc lưới inox thường là cách gọi thương mại của ống mềm có lớp trong bằng PTFE và một hoặc nhiều lớp bện thép không gỉ bên ngoài. PTFE được chọn trong nhiều ứng dụng cần tương thích hóa học hoặc dải nhiệt khác ống cao su; lớp bện giúp gia cường và bảo vệ cấu trúc. Tuy nhiên, tên “Teflon bọc inox” không cho biết model, grade PTFE, số lớp bện, áp suất, nhiệt độ hay bán kính uốn.

Muốn chọn đúng, phải cung cấp môi chất và nồng độ, nhiệt độ bên trong lẫn môi trường, áp suất và xung, size ID, chiều dài, trạng thái tĩnh hoặc chuyển động, bán kính uốn cùng cấu hình hai đầu nối. Mọi giới hạn phải tra theo đúng series và cỡ; không lấy một con số áp suất hoặc nhiệt độ dùng chung cho tất cả ống PTFE.

Teflon và PTFE có phải cùng một vật liệu?

PTFE là tên polymer polytetrafluoroethylene. Teflon là nhãn hiệu được dùng rộng rãi trong cách gọi thương mại, nên trên thị trường Việt Nam cụm “ống Teflon” thường được dùng để chỉ ống PTFE. Khi đặt hàng kỹ thuật, nên ghi PTFE và part number thay vì chỉ tên gọi quen thuộc.

Ngoài PTFE nguyên bản, nhà sản xuất có thể cung cấp biến thể có phụ gia, lớp dẫn điện hoặc kết cấu khác. Những biến thể này phục vụ yêu cầu riêng và không thể nhận diện chỉ bằng màu trắng hoặc đen của lớp trong.

Trang ống Teflon bọc inox cho thấy nhóm sản phẩm tại SMIE. Cấu hình cuối cần được chốt từ catalog của model và dữ liệu ứng dụng.

Cấu tạo cơ bản của ống PTFE bọc lưới inox

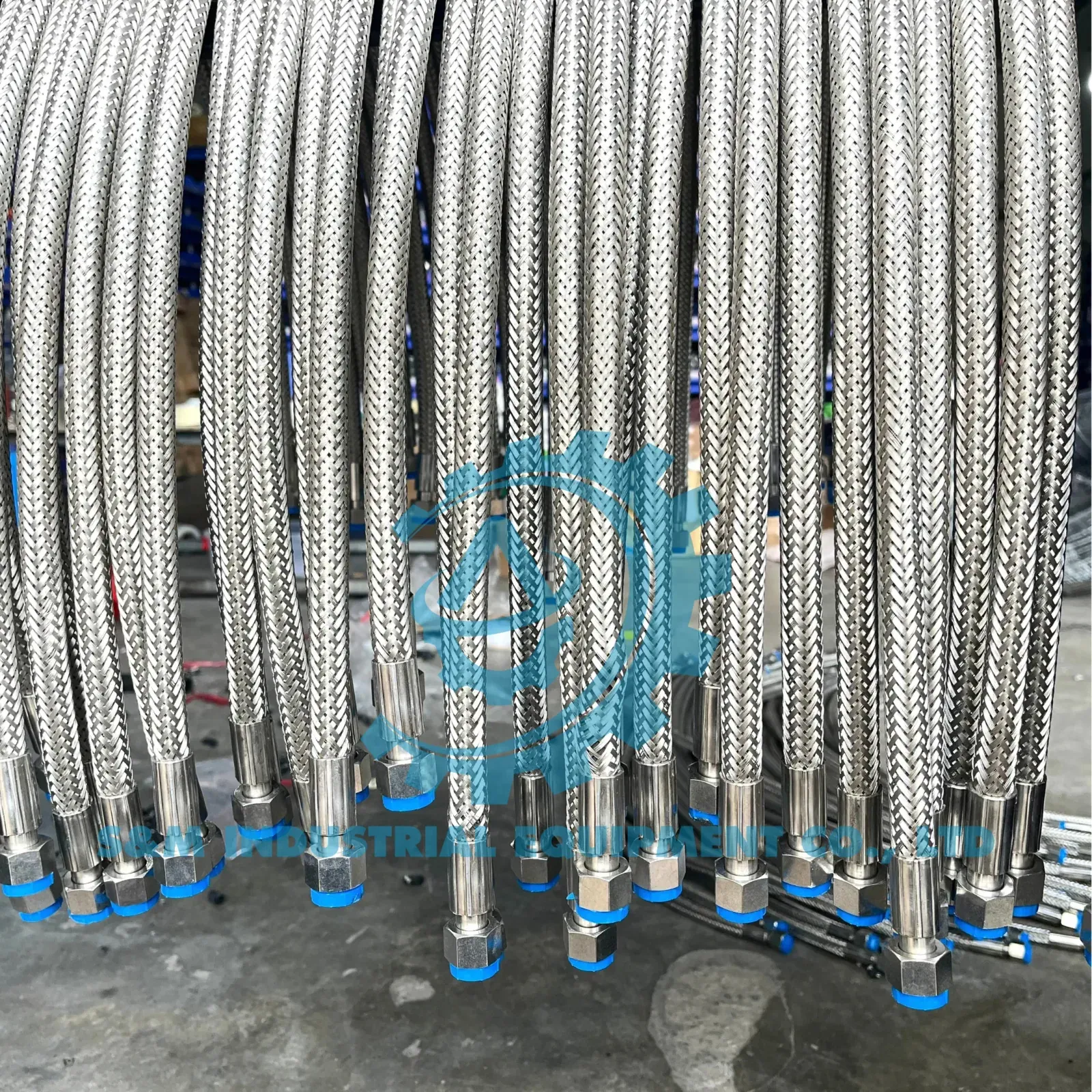

Một cụm thường gồm ba nhóm thành phần:

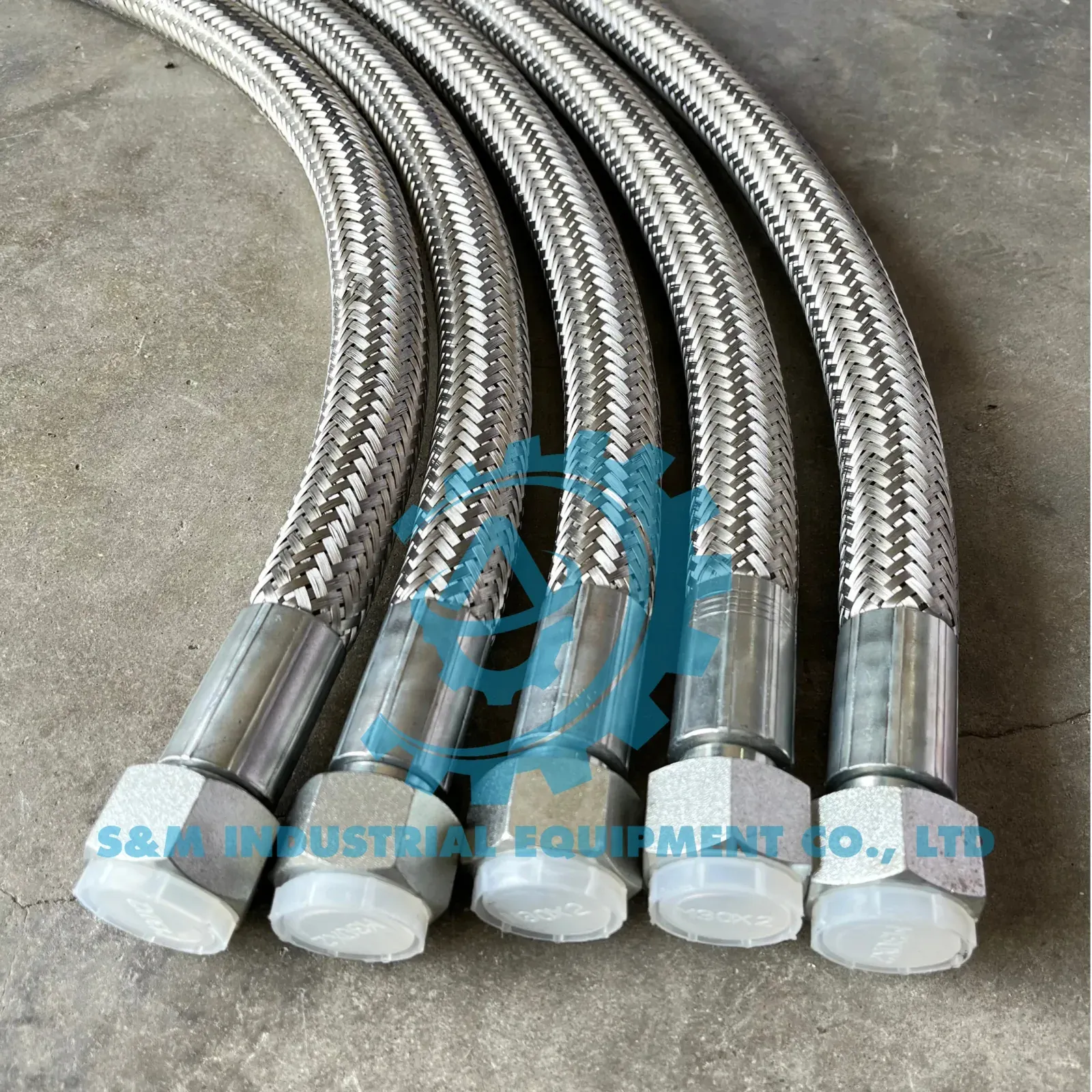

1. Lớp ống trong PTFE: tiếp xúc trực tiếp với môi chất, có thể là smooth bore hoặc convoluted tùy thiết kế.

2. Lớp bện inox: bao quanh lớp trong để gia cường và giới hạn biến dạng trong phạm vi thiết kế.

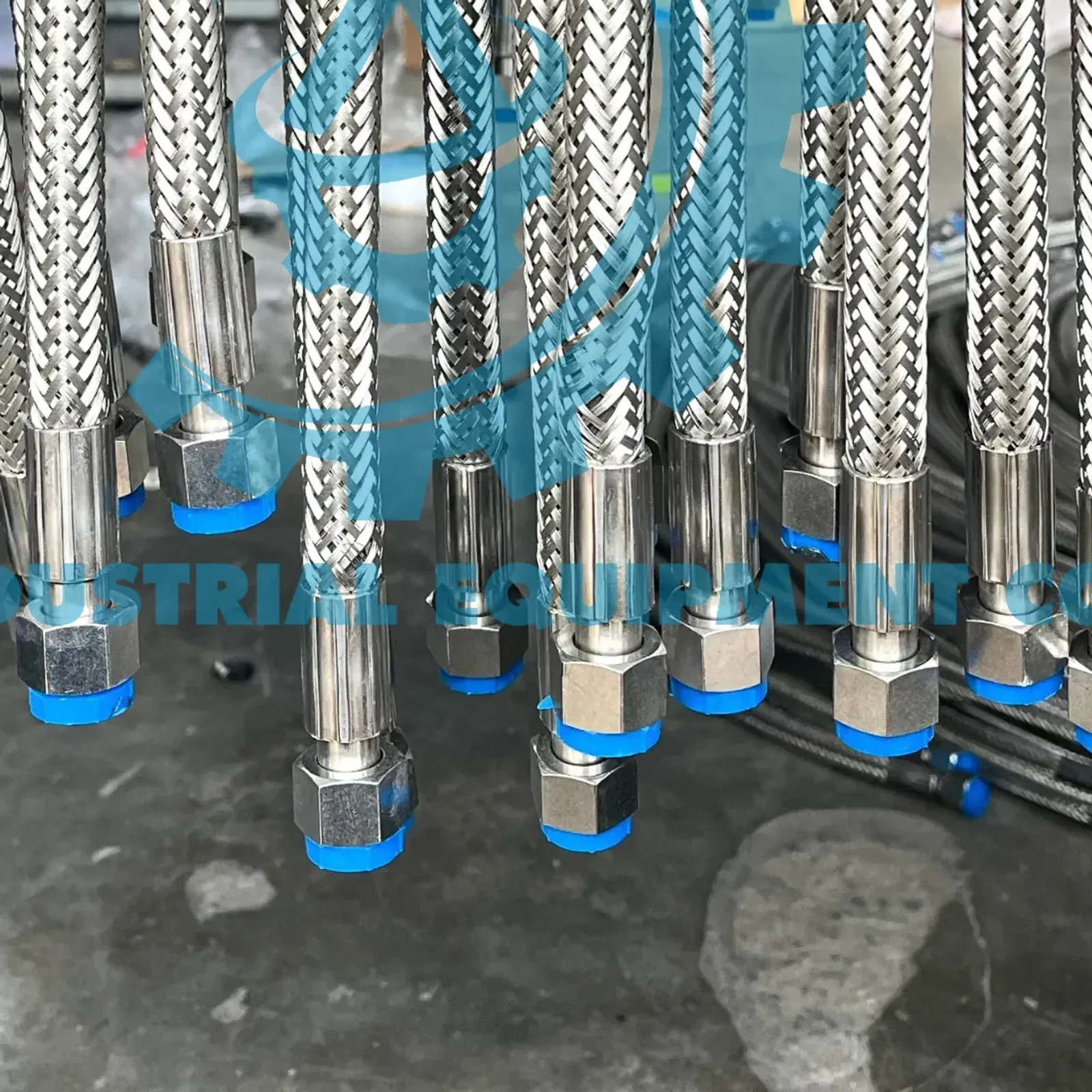

3. Đầu nối và ferrule: liên kết ống với cổng thiết bị theo hệ bấm hoặc lắp của nhà sản xuất.

Một số dòng có thêm lớp phủ ngoài, nhiều lớp bện hoặc dây chống tĩnh điện. Không tự bóc hoặc thêm lớp nếu quy trình không cho phép. Khả năng của cụm hoàn thiện phụ thuộc cả ống, braid, insert, ferrule, seal và đầu nối.

Lớp bện inox của ống PTFE khác với lưới inox bảo vệ lắp thêm bên ngoài một ống cao su. Trong ống PTFE braided, braid là một phần của thiết kế chịu lực. Bài ống thủy lực 2 lớp và 4 lớp giải thích vì sao kết cấu gia cường phải được xác nhận từ đúng model; không nên trộn vai trò của braid với sleeve bảo vệ lắp thêm.

Khi nào thường xem xét ống PTFE bọc inox?

Ống PTFE braided thường được xem xét khi ứng dụng có một hoặc nhiều yêu cầu sau:

• môi chất không tương thích với lớp trong cao su thông dụng;

• nhiệt độ lưu chất hoặc môi trường nằm ngoài dải của một số ống elastomer;

• cần lớp bện kim loại bên ngoài;

• yêu cầu độ sạch, low extractables hoặc quy trình vệ sinh theo grade cụ thể;

• dẫn khí, hơi hoặc hóa chất trong phạm vi model;

• không gian cần cụm ống mềm nhưng điều kiện không phù hợp ống cao su hiện có.

Đây không phải danh sách chứng minh phù hợp. Mỗi ứng dụng phải đối chiếu bảng chemical compatibility, nhiệt độ, pressure rating và quy định ngành của đúng series. Ống dùng cho thực phẩm, dược, khí nén, steam hoặc hàng không có thể cần chứng nhận và quy trình riêng; không suy từ vật liệu PTFE nói chung.

Bảng dữ liệu cần chốt trước khi chọn

Một mẫu ống cũ chỉ cung cấp manh mối. Nếu chữ in đã mất hoặc cụm từng được thay tạm, cần quay lại dữ liệu máy thay vì sao chép ngoại hình.

Tương thích hóa học phải xem cả cụm

PTFE có khả năng kháng nhiều hóa chất, nhưng “PTFE chịu hóa chất” không đồng nghĩa mọi cụm phù hợp mọi môi chất. Phải kiểm tra:

• grade của lớp trong;

• nồng độ và nhiệt độ môi chất;

• trạng thái lỏng, khí hoặc hơi;

• vật liệu đầu nối và ferrule;

• O-ring hoặc gasket tại cổng;

• hóa chất vệ sinh và quy trình purge;

• nguy cơ permeation qua thành ống;

• ảnh hưởng của chu kỳ nhiệt và áp.

Bảng tương thích của Eaton Everflex phân biệt bề mặt ướt của hose với vật liệu fitting. Đây là điểm quan trọng: lớp PTFE có thể phù hợp nhưng đầu inox, thép carbon, đồng hoặc seal lại không phù hợp.

Không dùng một tên chung như “dung môi”, “dầu” hoặc “axit”. Cần tên hóa chất, nồng độ, nhiệt độ và tạp chất. Khi hỗn hợp thay đổi theo quy trình, cung cấp cả trường hợp biên.

Áp suất, nhiệt độ và de-rating

Pressure rating thay đổi theo series, size và nhiệt độ. Nhiều catalog công bố mức ở một nhiệt độ tham chiếu rồi yêu cầu giảm áp khi nhiệt tăng. Không lấy mức áp suất ở nhiệt độ phòng để dùng nguyên vẹn cho điều kiện nóng.

Cần phân biệt:

• maximum working pressure;

• proof pressure nếu catalog có;

• burst pressure;

• vacuum rating;

• điều kiện impulse hoặc flex test.

Áp suất phá hủy không phải áp suất vận hành. Nếu mạch có xung, van đóng nhanh hoặc chu kỳ nhiệt, cung cấp hồ sơ tải thực tế. Toàn bộ cụm bị giới hạn bởi thành phần có rating thấp nhất, kể cả đầu nối và cổng.

Với hơi hoặc khí, hậu quả hỏng có thể khác chất lỏng. Chỉ dùng khi đúng model được nhà sản xuất phê duyệt cho môi chất và điều kiện đó.

Size ID và lưu lượng

Chọn size theo đường kính trong và yêu cầu dòng chảy, không theo OD của lớp bện. Ống quá nhỏ làm tăng vận tốc và sụt áp; ống quá lớn tăng khối lượng, thể tích giữ môi chất và có thể không phù hợp không gian.

Cung cấp lưu lượng lớn nhất, độ nhớt, chiều dài, số co và sụt áp cho phép. Với smooth bore và convoluted, đặc tính dòng có thể khác. Nếu quy trình cần thoát sạch, xem cả độ dốc và thể tích giữ lại trong đầu nối.

Không đổi size chỉ để tận dụng một fitting có sẵn. Đầu nối chuyển cỡ có thể tạo điểm thắt và không giải quyết giới hạn của hose.

Bán kính uốn: số liệu theo đúng cỡ và chế độ

Minimum bend radius phải được lấy từ bảng của đúng model và dash size. Parker công bố bán kính theo từng cỡ cho dòng 919; một con số của 919B-6 không thể áp cho cỡ khác hoặc hãng khác.

Ngoài giá trị bán kính, cần biết điều kiện của phép thử:

• uốn tĩnh hay dynamic flex;

• nhiệt độ tham chiếu;

• có áp hay không;

• số chu kỳ và biên độ chuyển động;

• cách đo bán kính theo tim ống hay quy ước khác.

Không uốn gấp ngay sát ferrule. Giữ đoạn thẳng theo hướng dẫn. Nếu tuyến phải đổi hướng gần cổng, dùng đầu góc phù hợp thay vì ép hose. Một ống đã kink trong quá trình lắp không nên được nắn lại và đưa vào vận hành nếu hướng dẫn yêu cầu loại bỏ.

Chống xoắn khi lắp và vận hành

Lớp bện làm xoắn dễ quan sát qua đường vân, nhưng không vì thế mà hose chịu được xoắn. Torque truyền vào đầu nối khi siết có thể tích lũy trong thân ống và làm braid biến dạng.

Cách kiểm soát:

1. xác định mặt phẳng tự nhiên của cụm trước khi lắp;

2. dùng hai cờ lê để chống giữ khi hướng dẫn yêu cầu;

3. chốt clocking của hai đầu góc trước khi gia công;

4. không xoay một đầu đã cố định để khớp đầu còn lại;

5. kiểm tra vân braid không đổi hướng bất thường;

6. quan sát toàn hành trình nếu cụm chuyển động.

Chọn đầu nối và vật liệu

Hai đầu cụm cần mô tả độc lập:

• thẳng, 45°, 90° hoặc flange;

• ren ngoài/ren trong và chuẩn BSPP, BSPT, NPT, JIC, ORFS, metric;

• mặt kín và seal;

• vật liệu tiếp xúc môi chất;

• đầu cố định hay swivel;

• góc clocking;

• yêu cầu passivation, chứng từ hoặc bề mặt.

Chỉ dùng insert, ferrule và profile bấm được phê duyệt cho đúng hose. Không tái sử dụng ferrule đã bấm. Không lấy bộ đầu bấm của ống cao su lắp cho PTFE chỉ vì cùng dash size.

Chiều dài hoàn thiện phải ghi theo điểm đo của hai đầu. Với đầu góc, xác định tâm hoặc mặt chuẩn. Nếu cả hai đầu góc, thêm bản vẽ clocking và hướng nhìn.

Bài đặt bấm ống thủy lực theo yêu cầu cung cấp mẫu dữ liệu chiều dài, đầu A/B và góc tương đối.

Quy trình chọn và nghiệm thu

Trước gia công, xác nhận môi chất, nồng độ, nhiệt độ, áp suất, xung, chân không, lưu lượng và trạng thái chuyển động. Chọn series và size từ catalog hiện hành; sau đó chốt bán kính uốn, hai đầu nối, vật liệu, seal, chiều dài, clocking cùng yêu cầu dẫn điện, làm sạch, thử nghiệm và chứng từ.

Sau gia công:

1. đối chiếu mã hose và đầu nối;

2. đo chiều dài theo điểm chuẩn đã chốt;

3. kiểm tra clocking và dấu hiệu xoắn;

4. kiểm tra ferrule, braid, lớp PTFE nhìn thấy và độ sạch;

5. thực hiện phép thử nếu đơn hàng hoặc quy trình yêu cầu;

6. bịt sạch hai đầu, dán nhãn và bảo quản phù hợp;

7. lắp theo routing đã duyệt rồi chạy thử trong vùng kiểm soát.

Không dùng tay tìm rò khi cụm có áp. Với hóa chất nguy hiểm hoặc nhiệt độ cao, vùng chạy thử cần biện pháp bảo vệ và ứng phó sự cố tương ứng.

Checklist gửi SMIE

• tên môi chất, nồng độ và tạp chất;

• nhiệt độ lưu chất và môi trường;

• áp suất làm việc, xung và chân không nếu có;

• lưu lượng và sụt áp cho phép;

• hose tĩnh hay chuyển động, số chu kỳ nếu biết;

• ID/dash size, chiều dài và routing;

• minimum bend radius cần đạt;

• chuẩn, cỡ, góc, vật liệu và seal của đầu A/B;

• bản vẽ clocking nếu có hai đầu góc;

• yêu cầu dẫn điện, permeation hoặc khu vực nguy hiểm;

• quy trình vệ sinh, test, chứng nhận và truy xuất;

• số lượng và ảnh cổng thiết bị.

Xem danh mục ống mềm inox và gửi dữ liệu qua trang liên hệ. SMIE chỉ có thể xác nhận model sau khi đối chiếu điều kiện làm việc; không nên đặt theo mô tả “ống Teflon bọc inox” và đường kính ngoài.

Nguồn kỹ thuật tham khảo

• Eaton — Everflex PTFE Hose and Fittings Catalog

• Parker — 919B PTFE Hose, thông số theo từng cỡ

• Parker — PTFE Hose Installation and Safety

• Parker — Fluid Connector Safety Guide

Ghi chú biên tập: Dải nhiệt, áp suất, vacuum rating, minimum bend radius, tương thích hóa học, permeation và khả năng dẫn điện phải lấy từ tài liệu của đúng series, size, fitting và điều kiện làm việc. Bài viết không gán thông số chung cho mọi ống PTFE bọc inox.
