Bảo vệ ống thủy lực: khi nào dùng vỏ PJ, lưới inox hoặc lò xo?

Vỏ PJ, lưới inox và lò xo không phải ba tên gọi thay thế cho cùng một loại bảo vệ ống thủy lực. Vỏ PJ chủ yếu được xem xét khi tuyến chịu nhiệt, tia lửa hoặc bắn tóe nóng; lưới inox tạo lớp chắn cơ học và bề mặt kim loại bên ngoài theo cấu hình cụ thể; lò xo giúp chống va quệt hoặc chà sát cục bộ và vẫn cho phép quan sát một phần thân ống. Giải pháp đúng phải bắt đầu từ rủi ro thực tế, không từ vật liệu có sẵn.

Lớp bọc chỉ bổ sung bảo vệ bên ngoài. Nó không tăng áp suất làm việc đã công bố của ống, không sửa được ống nứt hoặc lộ dây gia cường, và không thay thế việc đi lại tuyến khi ống liên tục cọ vào cạnh máy. Trước khi bọc, phải xác nhận cụm ống còn sử dụng được, đúng bán kính uốn và không bị xoắn.

Bắt đầu bằng rủi ro, không bắt đầu bằng tên lớp bọc

Một tuyến ống có thể chịu nhiều tác động cùng lúc: nhiệt bức xạ, tia lửa hàn, mài mòn, cạnh sắc, đá văng, chuyển động lặp lại, hóa chất rửa, tia UV hoặc nguy cơ phun dầu về phía người vận hành. Mỗi tác động đòi hỏi cơ chế bảo vệ khác nhau.

Trước khi chọn, ghi lại:

• nguồn gây hư hỏng và vị trí tương đối với ống;

• mức độ liên tục hay gián đoạn;

• ống đứng yên hay chuyển động theo cơ cấu;

• nhiệt độ lưu chất và nhiệt độ môi trường;

• OD lớn nhất của ống, ferrule và đầu nối;

• bán kính uốn của đúng model ống;

• nhu cầu tháo lắp, vệ sinh và quan sát;

• hậu quả nếu cụm ống hỏng.

Bài ống thủy lực 2 lớp và 4 lớp trình bày cách chọn model ống theo áp suất, xung, nhiệt độ và bán kính uốn. Chỉ chọn lớp bảo vệ sau khi cụm ống nền đã phù hợp.

Bảng so sánh nhanh ba giải pháp

Bảng chỉ định hướng. Khả năng chống nhiệt, mài mòn hoặc giữ tia phun phải lấy từ tài liệu của đúng sản phẩm và cách lắp, không suy từ tên “PJ”, “inox” hay “lò xo”.

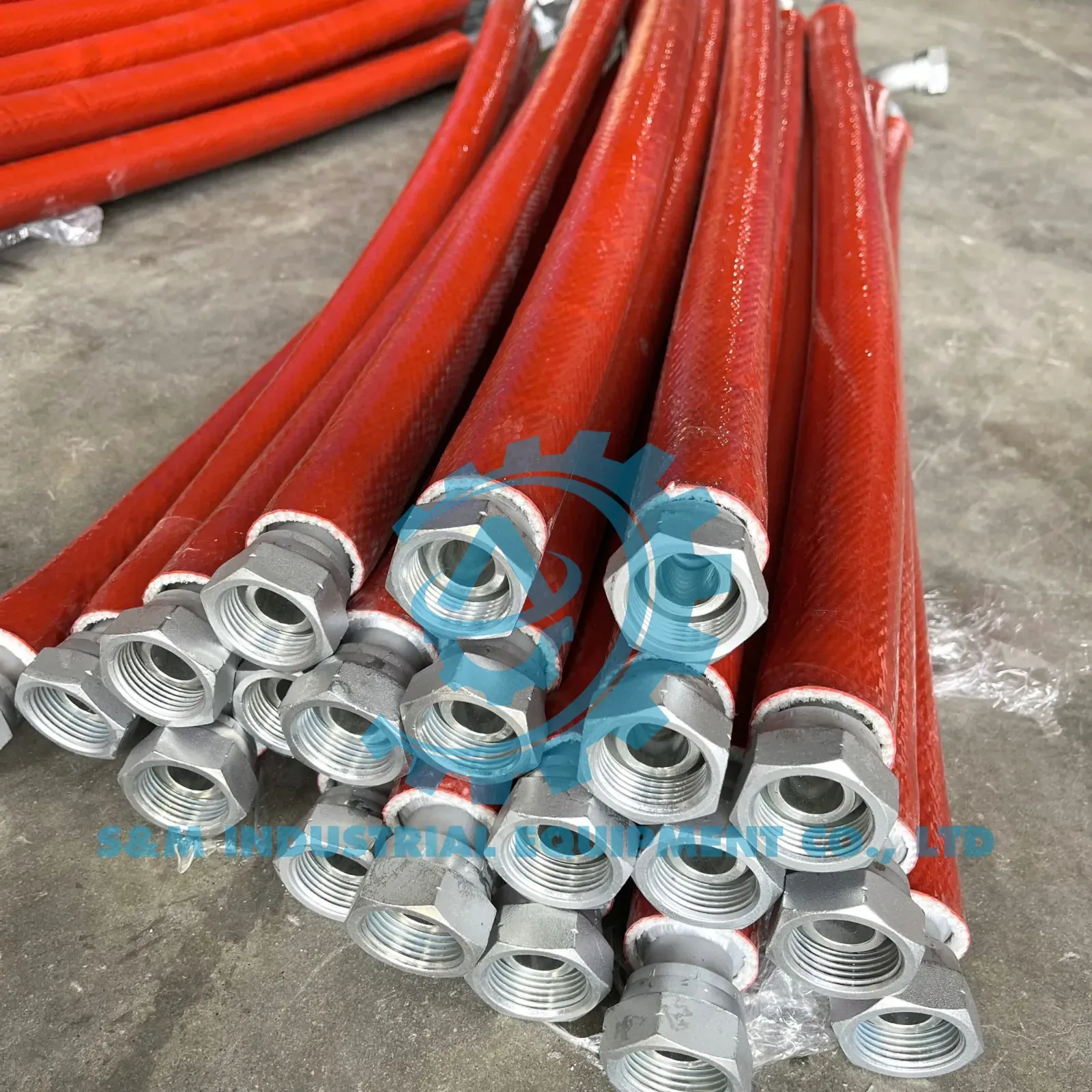

Vỏ PJ: ưu tiên khi rủi ro chính là nhiệt

Vỏ PJ, thường được gọi là fire sleeve hoặc pyrojacket, thường có nền sợi chịu nhiệt và lớp phủ silicone ở một số dòng sản phẩm. Nó được dùng để giảm tác động của nhiệt bức xạ, tia lửa và bắn tóe nóng trong phạm vi thử nghiệm của đúng grade.

Ba mức nhiệt thường xuất hiện trong datasheet có ý nghĩa khác nhau:

1. nhiệt độ làm việc liên tục;

2. nhiệt độ tiếp xúc ngắn trong thời gian giới hạn;

3. nhiệt độ cực đại khi tiếp xúc rất ngắn với lửa hoặc vật nóng.

Không chuyển mức thứ ba thành nhiệt độ vận hành liên tục. Trang vỏ bọc chống cháy PJ là gì giải thích chi tiết cách đọc các mức này và cách chọn đường kính trong.

Khi khảo sát vỏ PJ, cần đo OD lớn nhất mà sleeve phải đi qua, kể cả fitting nếu luồn sau khi bấm. Sleeve không được kéo căng trên đoạn uốn. Hai đầu cần được xử lý theo hệ của nhà sản xuất để hạn chế xô lệch, xổ sợi hoặc thấm dầu dọc lớp nền.

Vỏ PJ không thay thế khoảng cách an toàn tới nguồn nhiệt. Nếu ống nằm sát bề mặt nóng hoặc lửa kéo dài, giải pháp có thể cần thêm tấm chắn nhiệt, đổi tuyến hoặc chọn loại ống và sleeve được phê duyệt cho điều kiện đó.

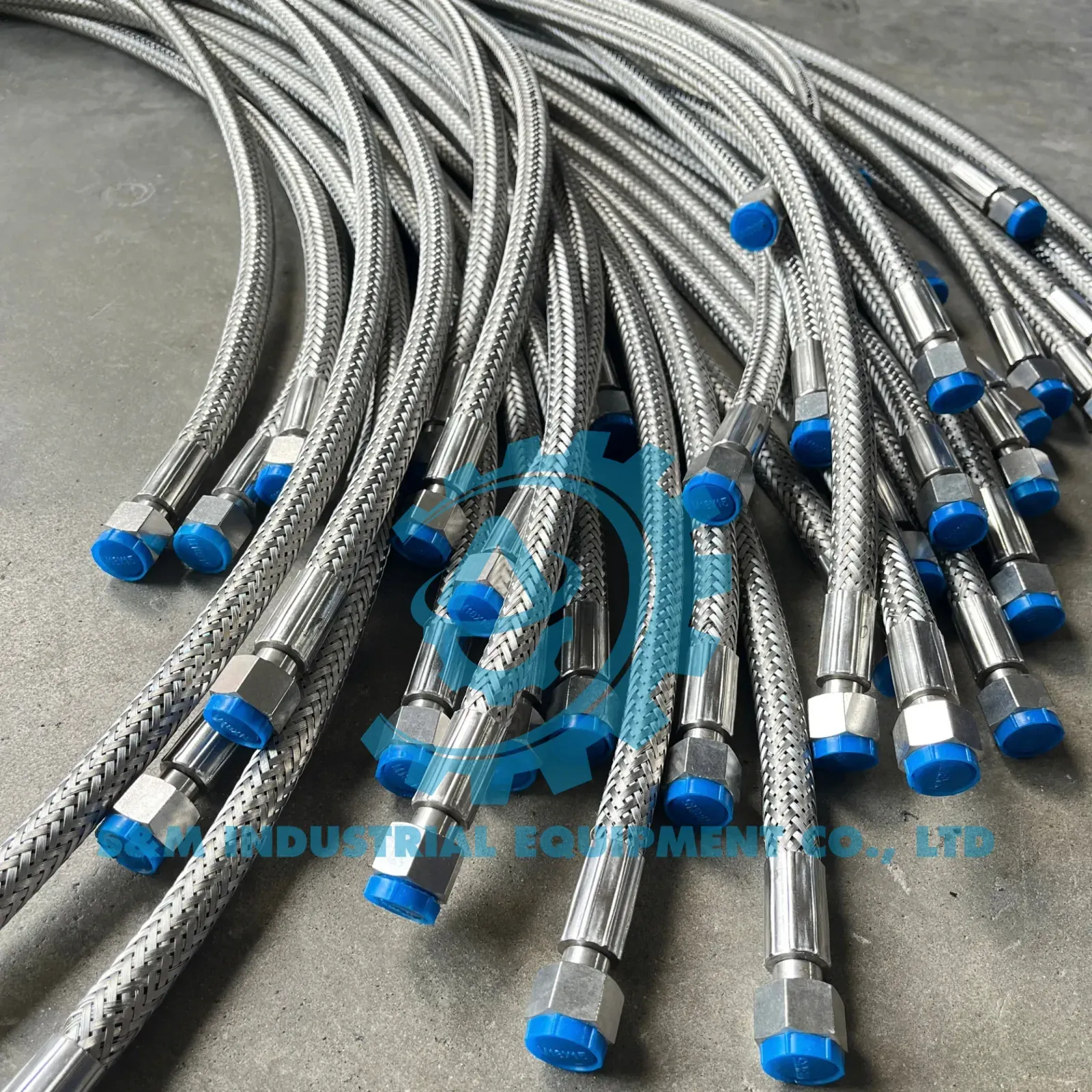

Lưới inox: lớp chắn cơ học cần được mô tả đúng

“Lưới inox bảo vệ ống” có thể chỉ nhiều cấu hình khác nhau: lưới bện lắp ngoài một cụm ống, vỏ kim loại đan, hoặc chính lớp bện gia cường của một ống PTFE. Ba trường hợp này không nên bị đánh đồng.

Trong bài này, lưới inox được hiểu là lớp bảo vệ bên ngoài cụm ống. Nó có thể tạo bề mặt hy sinh trước chà sát, hỗ trợ chống va quệt nhẹ và phù hợp một số môi trường cần bề mặt kim loại. Khả năng thực tế phụ thuộc đường kính sợi, mật độ bện, vật liệu, cách chụp đầu và độ rơ quanh ống.

Cần kiểm tra các rủi ro riêng:

• đầu sợi sau cắt có thể sắc, cần được xử lý và che theo quy trình;

• lưới quá chặt có thể hạn chế uốn hoặc cọ vào vỏ ống;

• lưới quá rộng có thể trượt dồn và mắc vào kết cấu;

• vùng gần ferrule có thể tập trung chuyển động;

• lưới bị gãy sợi tạo điểm sắc khó nhìn;

• cặp vật liệu khác nhau có thể cần đánh giá ăn mòn trong môi trường ẩm hoặc hóa chất.

Không gọi lớp lưới ngoài là lớp gia cường chịu áp nếu nhà sản xuất không thiết kế và thử toàn bộ ống theo vai trò đó. Với ống Teflon bọc inox, lớp bện inox là một phần của thiết kế ống; cách chọn phải theo catalog của model, không theo quy tắc dành cho sleeve bảo vệ lắp thêm.

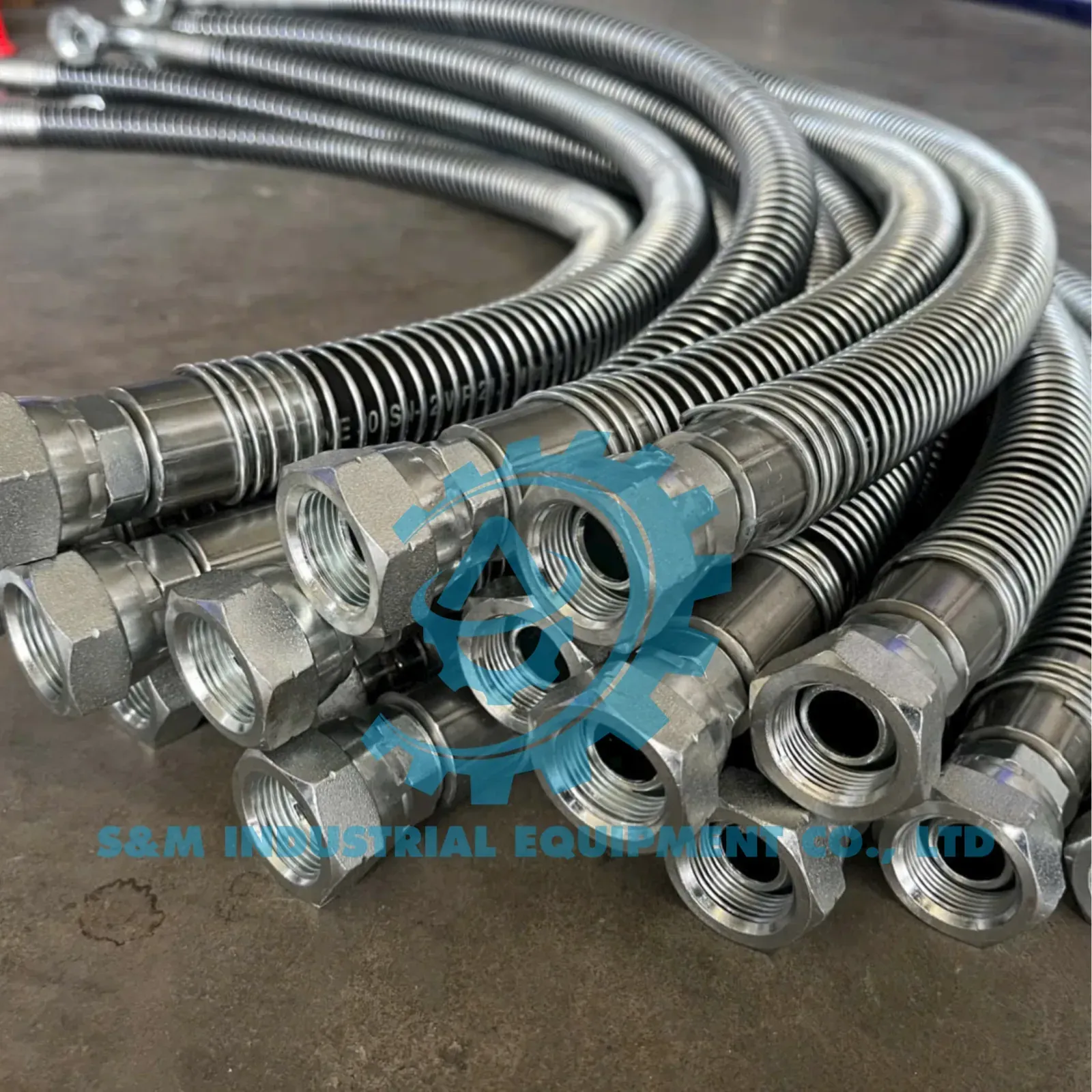

Lò xo bảo vệ: xử lý va quệt và điểm chà sát

Lò xo kim loại lắp ngoài ống tạo khoảng cách giữa vỏ ống và một số bề mặt tiếp xúc. Nó thường được xem xét ở đoạn dễ va quệt, gần khu vực có cạnh hoặc nơi cần lớp bảo vệ mở để quan sát thân ống.

Lò xo không làm một tuyến sai trở thành đúng. Nếu ống bị ép liên tục vào cạnh máy, bước đầu tiên là thay đổi vị trí kẹp, thêm guide hoặc đi lại tuyến. Dùng lò xo để chịu ma sát liên tục mà không loại bỏ nguyên nhân có thể chỉ chuyển mòn từ vỏ ống sang lò xo hoặc ferrule.

Khi chọn, cần xác nhận:

• đường kính trong của lò xo so với OD ống;

• chiều dài đoạn cần bảo vệ;

• đường kính dây và bước xoắn theo sản phẩm;

• khả năng uốn tại bán kính làm việc;

• phương án giữ hai đầu không làm hỏng vỏ;

• vật liệu và lớp phủ trong môi trường sử dụng;

• nguy cơ kẹt tay, giữ bẩn hoặc mắc vào chi tiết chuyển động.

Không đặt đầu lò xo sắc tỳ trực tiếp lên vỏ ống. Không để lò xo chui vào vùng ngay sau ferrule và ép ống gập khi cơ cấu chuyển động.

Lớp bảo vệ và sleeve giữ tia phun là hai mục tiêu khác nhau

Một sleeve chống mài mòn không mặc nhiên có khả năng giữ hoặc đổi hướng tia chất lỏng khi ống vỡ. Nhà sản xuất có thể cung cấp dòng riêng cho mục tiêu containment. Khả năng đó phụ thuộc kết cấu sleeve, cách neo hai đầu, khoảng hở và cấu hình lắp đã thử.

Nếu người vận hành đứng gần tuyến áp lực, cần đánh giá hậu quả hỏng ống độc lập. Có thể phải dùng guard cứng, đổi hướng tuyến, vùng cấm tiếp cận hoặc sleeve được chứng nhận cho mục tiêu phù hợp. Không ghi “chống nổ” hoặc “giữ toàn bộ dầu” nếu không có tài liệu của đúng sản phẩm.

Quy trình chọn lớp bảo vệ

Bước 1: kiểm tra cụm ống nền

Xác nhận mã ống, áp suất, môi chất, nhiệt độ, bán kính uốn, đầu bấm và tuổi sử dụng. Nếu vỏ nứt, phồng, lộ dây, ferrule trượt, ống gập hoặc không còn truy xuất được trong ứng dụng quan trọng, cần thay cụm thay vì bọc che.

Bước 2: lập bản đồ rủi ro trên tuyến

Đánh dấu nguồn nhiệt, cạnh sắc, vùng chuyển động, điểm chà sát và vị trí người đứng. Chụp tuyến ở cả hai giới hạn hành trình. Ghi chiều dài từng đoạn rủi ro thay vì bọc toàn bộ theo thói quen.

Bước 3: chọn cơ chế bảo vệ

• nhiệt, tia lửa, bắn tóe nóng: xem xét vỏ PJ đúng grade;

• chà sát phân bố hoặc nhu cầu bề mặt kim loại: xem xét lưới inox đúng thiết kế;

• va quệt cục bộ và cần quan sát: xem xét lò xo;

• nguy cơ phun tia vào người: đánh giá guard hoặc sleeve containment chuyên dụng;

• lỗi tuyến lặp lại: sửa layout, kẹp và điểm đỡ trước.

Bước 4: chốt kích thước và cách lắp

Đo OD ống, OD fitting, chiều dài, bán kính uốn và khoảng hở. Xác định lớp bọc lắp trước hay sau khi bấm. Chọn phụ kiện kết thúc hai đầu đúng hệ và tránh mọi cạnh sắc tiếp xúc vỏ.

Bước 5: kiểm tra sau chạy thử

Quan sát cụm ở nhiệt độ làm việc và toàn hành trình. Kiểm tra lớp bọc có dồn, xoay, kéo căng, chạm cạnh hoặc làm ống gập không. Sau chu kỳ đầu, kiểm tra lại điểm giữ và lập mốc kiểm tra định kỳ.

Bảo trì: lớp bọc không được che mất hư hỏng

Lớp bảo vệ cũng là chi tiết hao mòn. Lịch kiểm tra phải theo mức nguy hiểm và chu kỳ máy; có thể cần tháo lớp bọc để nhìn thân ống và cổ đầu bấm.

Dừng và đánh giá khi vỏ PJ cháy, cứng hoặc thấm dầu; lưới inox gãy sợi, dồn cục hoặc bung đầu; lò xo biến dạng, mòn phẳng hoặc cắt vào vỏ. Cũng phải dừng khi lớp bọc trượt khỏi vùng bảo vệ, cụm phồng bất thường hoặc xuất hiện rò, mùi nóng hay đổi màu.

Không tiếp tục vận hành chỉ vì bề mặt lớp bọc còn nguyên. Tình trạng của hose, ferrule và đầu nối bên trong mới quyết định cụm có còn sử dụng được hay không.

Checklist gửi yêu cầu báo giá

• hãng, model, size và OD của ống;

• ảnh toàn tuyến và ảnh tại điểm rủi ro;

• chiều dài cần bảo vệ;

• nguồn nhiệt, nhiệt độ và khoảng cách nếu có;

• loại chà sát, va đập hoặc bắn tóe;

• tuyến đứng yên hay chuyển động;

• bán kính uốn nhỏ nhất trên máy;

• OD lớn nhất của fitting phải luồn qua;

• môi trường dầu, nước, hóa chất, muối hoặc ngoài trời;

• yêu cầu quan sát, vệ sinh và tháo lắp;

• nguy cơ đối với người nếu ống hỏng;

• số lượng và yêu cầu chứng từ.

Có thể xem dịch vụ bấm ống theo yêu cầu, danh mục ống thủy lực – ống công nghiệp và gửi dữ liệu qua trang liên hệ. SMIE cần điều kiện thực tế để chọn cấu hình; không nên quyết định chỉ từ ảnh một đoạn vật liệu bảo vệ.

Nguồn kỹ thuật tham khảo

• Parker — Fluid Connector Safety Guide

• Gates — Nylon Sleeve Guard

• Gates — LifeGuard Sleeves

• Gates — HeatGuard Protective Sheathing

Ghi chú biên tập: Khả năng chống nhiệt, mài mòn, va đập hoặc giữ tia phun phải được xác nhận từ datasheet của đúng lớp bảo vệ và cấu hình lắp. Bài viết không gán rating chung cho vỏ PJ, lưới inox hoặc lò xo.
