Nối Banjo thủy lực là gì? Cấu tạo, ưu điểm không gian và cách chọn

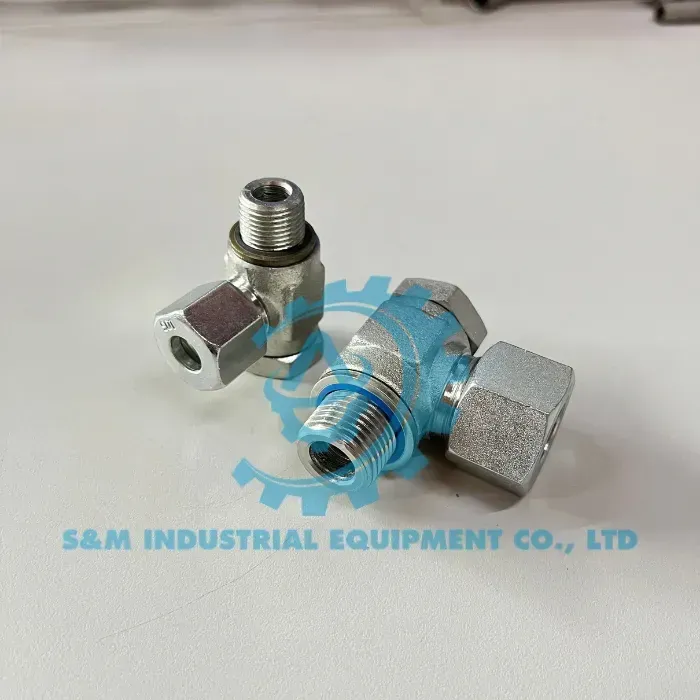

Nối Banjo thủy lực là đầu nối đổi hướng dòng qua một thân dạng vòng lắp quanh bulông rỗng hoặc qua một cấu hình elbow có khả năng chỉnh hướng, tùy dòng sản phẩm. Lợi thế chính là tạo kết nối góc 90° trong không gian thấp và cho phép căn hướng trước khi siết cuối. Tuy nhiên, “Banjo” là tên kiểu hình học, không đủ để xác định ren, seal, series, cỡ ống hay áp suất.

Khi chọn, cần nhận diện cả hai phía: cổng trên thiết bị và đầu nối với ống. Phải cung cấp chuẩn ren và mặt kín của cổng, OD hoặc size ống, series DIN 2353 nếu có, vật liệu, môi chất, nhiệt độ, áp suất cùng hướng lắp. Không mặc định mọi Banjo được phép xoay khi hệ thống đang có áp.

Vì sao kiểu Banjo phù hợp không gian hẹp?

Một co ren thông thường cần chiều cao để thân co và phần siết quay qua kết cấu xung quanh. Banjo đưa đường dòng đi ngang qua thân vòng hoặc elbow nhỏ gọn rồi vào cổng theo phương vuông góc. Cấu hình này có thể giảm chiều cao tổng thể và giúp hướng ống ra khỏi bề mặt thiết bị.

Các vị trí thường cân nhắc Banjo gồm cổng trên xi lanh, van, manifold, motor hoặc cơ cấu có nắp che thấp. Quyết định vẫn phải dựa trên bản vẽ và điều kiện làm việc. Một đầu nối nhỏ gọn nhưng cản cờ lê, chạm khung ở cuối hành trình hoặc không đủ bán kính uốn cho ống mềm vẫn là lựa chọn sai.

STAUFF mô tả dòng Banjo elbow FI-RSW dùng kết nối một ống metric với cổng ren trong theo góc 90°, có các series tương ứng với ISO 8434-1/DIN 2353. Đây là ví dụ về một họ sản phẩm cụ thể; không nên lấy thông số của FI-RSW áp cho mọi Banjo trên thị trường.

Hai cấu hình thường bị gọi chung là Banjo

Banjo với bulông rỗng

Cấu hình này thường gồm:

1. thân Banjo dạng vòng có đường dẫn ngang;

2. bulông rỗng có lỗ dọc và lỗ ngang;

3. một hoặc nhiều bề mặt seal ở hai phía thân vòng;

4. cổng ren trong trên thiết bị;

5. đầu còn lại nối với ống hoặc hose.

Dòng đi qua lỗ trong bulông, chuyển qua lỗ ngang vào khoang của thân Banjo rồi ra nhánh ống. Vị trí lỗ, tiết diện và seal là một phần của thiết kế. Không khoan rộng hoặc sửa bulông để tăng lưu lượng.

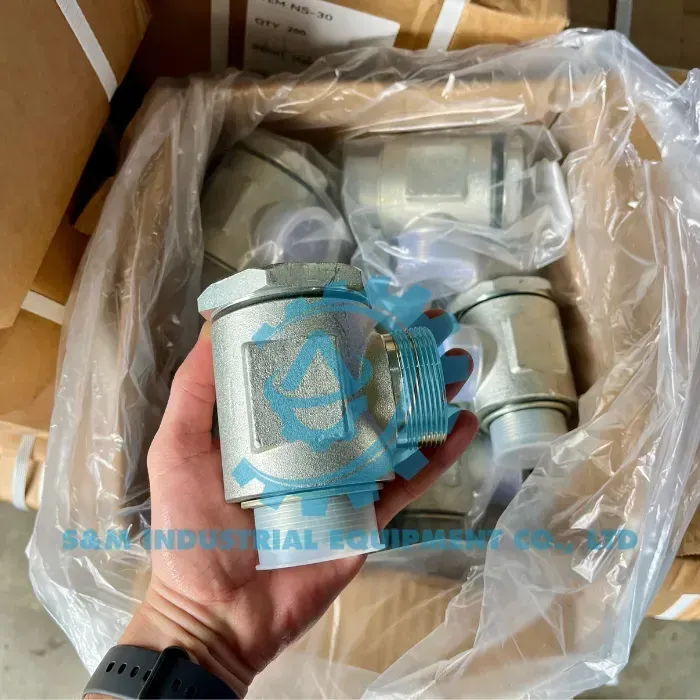

Banjo elbow hoặc đầu chỉnh hướng

Một số hệ gọi “Banjo elbow” cho đầu nối góc có thể căn hướng khi lắp, không nhất thiết giống cấu hình bulông rỗng và hai vòng đệm. Đầu phía ống có thể là côn 24° với vòng cắt, còn phía cổng dùng ren và seal theo thiết kế của hãng.

Vì vậy, ảnh một thân góc chưa đủ. Cần mã sản phẩm hoặc ảnh tách từng chi tiết để xác định cơ chế seal và cách siết.

Cách dòng chảy qua Banjo ảnh hưởng việc chọn

Dòng qua Banjo thường đổi hướng và đi qua các tiết diện bên trong có hình học khác một co thông thường. Khả năng lưu lượng và tổn thất áp phụ thuộc mã, cỡ và thiết kế. Không suy lưu lượng chỉ từ cỡ ren ngoài.

Ưu điểm và giới hạn

Banjo không phải lựa chọn mặc định cho mọi chỗ hẹp. Đôi khi adapter góc, cổng điều chỉnh được hoặc thay đổi tuyến sẽ dễ kiểm soát hơn.

Đầu phía ống: tán bắp, ren hay hose fitting?

Phía ra của Banjo có thể kết nối ống cứng hoặc ống mềm bằng nhiều chuẩn khác nhau. Một sản phẩm tại SMIE là nối Banjo một đầu tán bắp, một đầu ren ngoài BSPP. Tên này cho biết hai đặc điểm thương mại, nhưng vẫn cần xác nhận OD, series, bước ren, seal và mã cụ thể.

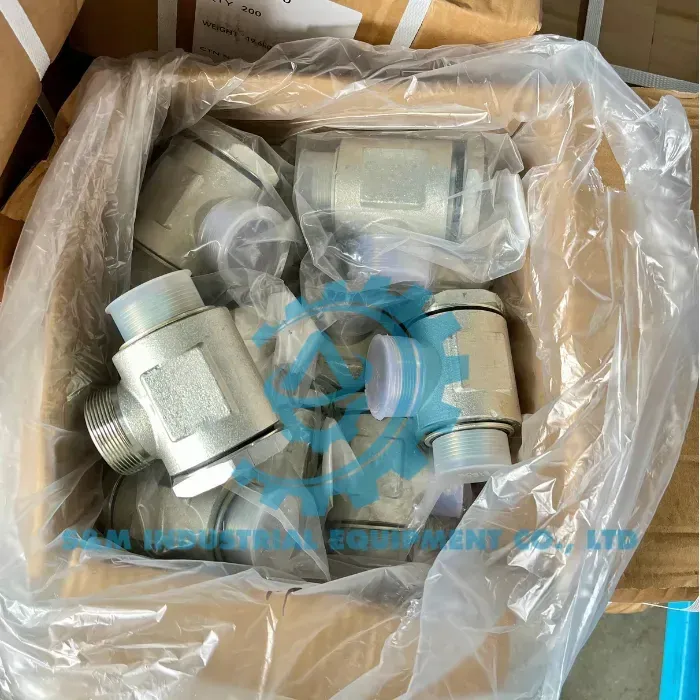

Với đầu tán bắp DIN 2353:

• xác nhận OD ống và chiều dày;

• xác nhận series LL, L hoặc S;

• dùng đúng đai ốc và vòng cắt;

• chuẩn bị đầu ống và pre-assembly theo hướng dẫn;

• không trộn chi tiết khác hãng khi chưa được phê duyệt.

Bài DIN 2353 là gì, series LL, L và S và cách lắp hạt bắp cung cấp trình tự nhận diện hệ côn 24°.

Với đầu hose, phải dùng tổ hợp ống, insert và ferrule được nhà sản xuất phê duyệt. Không hàn hoặc bấm trực tiếp lên thân Banjo nếu chi tiết không được thiết kế cho quy trình đó.

Đầu phía cổng: ren chưa đủ, phải biết mặt kín

Cùng một cỡ gọi theo inch có thể tồn tại ở BSPP, BSPT, NPT hoặc chuẩn khác. Ngoài đường kính và bước ren, cần nhận diện:

• ren song song hay ren côn;

• seal ở mặt vai, O-ring, gasket, vòng đệm hay trên ren;

• chiều dài ăn ren;

• mặt cổng có bị xước hoặc lõm;

• vật liệu cổng và độ bền ren;

• hướng nhánh sau khi siết.

Không dùng sealant ren thay cho vòng đệm của một thiết kế Banjo. Không lắp thêm hai vòng đệm để bù chiều cao. Nếu cấu hình dùng seal ở hai phía thân vòng, cả hai bề mặt phải sạch, phẳng và đúng loại seal.

Có thể tham khảo bảng tra chuẩn ren thủy lực khi chuẩn bị số đo, nhưng mã cổng từ nhà chế tạo máy vẫn là bằng chứng ưu tiên.

Hiểu đúng khả năng xoay

Từ “xoay” có thể mô tả ba trạng thái khác nhau:

1. xoay thân để căn hướng trong lúc lắp;

2. swivel ở một đầu nối để hỗ trợ thao tác siết;

3. rotary joint được thiết kế cho chuyển động quay liên tục khi vận hành.

Phần lớn đầu Banjo căn hướng không nên được coi là rotary joint. Sau khi siết và đưa hệ thống vào áp, thân phải ở trạng thái làm việc do thiết kế quy định. Xoay cưỡng bức có thể làm mất seal, nới ren hoặc tạo tải lên ống.

Nếu ứng dụng có chuyển động tương đối liên tục giữa hai cụm máy, cần một giải pháp được nhà sản xuất đánh giá cho số chu kỳ, tốc độ quay, áp suất và môi chất. Không dùng Banjo tĩnh như khớp quay chỉ vì nó xoay được trước khi siết.

Chọn theo áp suất, nhiệt độ và môi chất

Mỗi mã Banjo có giới hạn theo cỡ, vật liệu, seal và series. Không chuyển giá trị áp suất của một mẫu thép sang mẫu inox, hoặc từ series S sang L. Toàn bộ kết nối bị giới hạn bởi thành phần có rating thấp nhất: cổng, thân, bulông, đầu phía ống và seal.

Cần cung cấp:

• áp suất làm việc lớn nhất và điều kiện xung;

• nhiệt độ lưu chất và môi trường;

• loại môi chất, kể cả hóa chất vệ sinh;

• lưu lượng lớn nhất nếu sụt áp quan trọng;

• số chu kỳ nếu thiết bị rung hoặc chuyển động;

• yêu cầu chống ăn mòn và chứng từ vật liệu.

Seal phải tương thích cả môi chất và nhiệt độ. Không suy vật liệu seal từ màu. Nếu catalog yêu cầu de-rating theo nhiệt độ, phải áp theo đúng mã.

Kiểm tra khoảng không gian bằng bản vẽ hoặc mẫu

Một Banjo phù hợp cần vượt qua bốn kiểm tra hình học:

Envelope khi lắp

Đầu và cờ lê phải quay được tới vị trí siết. Kiểm tra cả bulông, thân và đầu phía ống, không chỉ kích thước hoàn thiện.

Hướng nhánh

Xác định góc ra so với mặt thiết bị. Nếu hướng chỉ có một vùng cho phép, ghi góc hoặc cung cấp ảnh/bản vẽ có mốc tham chiếu.

Bán kính uốn của ống

Nhánh ra 90° không cho phép bẻ ống mềm ngay sát ferrule. Cần giữ đoạn thẳng và minimum bend radius của đúng model.

Chuyển động của máy

Kiểm tra ở toàn hành trình, cả khi nắp hoặc guard được đóng. Một đầu nối không chạm lúc máy đứng yên vẫn có thể va vào khung khi xi lanh chạy.

Quy trình lắp chung

Bước 1: cô lập hệ thống

Dừng máy, khóa nguồn năng lượng và xả áp tích trữ. Làm sạch khu vực trước khi mở cổng. Bịt các đầu hở bằng nắp sạch khi chưa lắp ngay.

Bước 2: đối chiếu chi tiết

Xác nhận part number của thân Banjo, bulông, seal, đai ốc, vòng cắt hoặc đầu hose. Kiểm tra ren, lỗ dòng và mặt kín không có phoi, xước hoặc biến dạng.

Bước 3: lắp phía ống đúng quy trình

Nếu là DIN 2353, chuẩn bị và pre-assembly ống theo tài liệu. Nếu là cụm hose, dùng đúng bảng crimp. Không để việc lắp phía cổng làm xoắn ống.

Bước 4: đặt seal và căn hướng

Đặt đúng số lượng, vị trí và chiều của seal. Vặn ren bằng tay ở giai đoạn đầu. Căn nhánh Banjo theo tuyến trước khi siết cuối.

Bước 5: siết theo mã sản phẩm

Dùng mô-men, số vòng hoặc trình tự của nhà sản xuất. Chống giữ chi tiết còn lại khi hướng dẫn yêu cầu để mô-men không truyền vào ống hoặc thiết bị. Không nới ngược lại sau siết chỉ để chỉnh góc nếu thiết kế không cho phép.

Bước 6: đỡ tuyến và thử kín

Lắp kẹp đỡ để Banjo không mang tải của đoạn ống dài. Chạy thử trong vùng kiểm soát. Không dùng tay tìm tia rò; xả áp hoàn toàn trước khi xử lý.

Lỗi thường gặp

Checklist gửi yêu cầu báo giá

• ảnh toàn cảnh vị trí và khoảng hở;

• ảnh cận cổng, mặt kín và mã khắc;

• chuẩn, cỡ và bước ren phía cổng;

• loại seal và vật liệu nếu đã biết;

• OD/ID hoặc size ống;

• series DIN 2353 nếu dùng đầu tán bắp;

• cấu hình hose và đầu bấm nếu nối ống mềm;

• hướng nhánh mong muốn và mốc góc;

• áp suất, xung, lưu lượng, môi chất và nhiệt độ;

• vật liệu, môi trường ăn mòn và chứng từ cần có;

• tuyến tĩnh hay có chuyển động;

• số lượng.

Gửi dữ liệu qua trang liên hệ. SMIE cần nhận diện đúng cả cổng và phía ống trước khi xác nhận mã; ảnh một đầu Banjo rời không đủ để chứng minh tương thích.

Nguồn kỹ thuật tham khảo

• STAUFF — Banjo Elbows, FI-RSW Series

• ISO 8434-1:2018 — 24° cone connectors

• STAUFF — 24° Tube Fittings

Ghi chú biên tập: Bài viết mô tả nguyên tắc chọn và lắp chung. Cơ chế seal, khả năng xoay, lưu lượng, áp suất, nhiệt độ, vật liệu và quy trình siết phải lấy từ tài liệu của đúng mã Banjo, cổng và đầu phía ống.
