Quy trình thi công hệ thống thủy lực công nghiệp: từ khảo sát đến chạy thử

Thi công hệ thống thủy lực không chỉ là nối bơm, van, ống và xy lanh. Một dự án hoàn chỉnh phải bắt đầu từ tải, chu kỳ máy và yêu cầu an toàn; chuyển các dữ liệu đó thành sơ đồ, danh mục vật tư, routing và kế hoạch kiểm tra; sau đó mới gia công, lắp đặt, flushing, thử kín, chạy thử và bàn giao hồ sơ.

Chất lượng đường ống chỉ là một phần của kết quả. Hệ thống còn phụ thuộc vào giới hạn của từng component, độ sạch, vị trí support, khả năng xả áp, logic điều khiển và tiêu chí nghiệm thu. Không dùng một hệ số thử áp, cấp sạch hay mô-men chung cho mọi dự án; các giá trị này phải đến từ thiết kế được phê duyệt, tiêu chuẩn áp dụng và tài liệu nhà sản xuất.

Phạm vi một dự án cần được chốt bằng văn bản

Trước khảo sát, hai bên cần xác định ranh giới công việc. “Thi công hệ thống thủy lực” có thể chỉ là lắp tuyến ống theo bản vẽ có sẵn, hoặc bao gồm thiết kế, cung cấp trạm nguồn, điện điều khiển, flushing, chạy thử và hồ sơ hoàn công.

Các điểm phải chốt:

• thiết kế mới, cải tạo hay thay thế tương đương;

• thiết bị nào do khách hàng cung cấp;

• điểm đầu–cuối của từng tuyến;

• phần cơ khí, điện, phần mềm và an toàn thuộc bên nào;

• điều kiện dừng máy và thời gian tiếp cận;

• tiêu chuẩn, quy chuẩn và yêu cầu nội bộ;

• cấp sạch, thử nghiệm và chứng từ;

• tiêu chí nghiệm thu chức năng;

• phụ tùng, đào tạo và phạm vi bảo hành.

Một phạm vi mơ hồ dễ dẫn đến thiếu van cô lập, thiếu đầu đo, không có điểm xả hoặc không đủ thời gian flushing. Những thiếu sót này không nên xử lý bằng thay đổi hiện trường không có phê duyệt.

Bước 1: khảo sát tải, máy và môi trường

Khảo sát cần ghi nhận cả nhu cầu công nghệ lẫn điều kiện lắp. Không sao chép cấu hình của máy khác nếu tải, chu kỳ hoặc không gian khác.

Dữ liệu công nghệ

• lực, mô-men hoặc tải yêu cầu;

• tốc độ và hành trình cơ cấu;

• chu kỳ làm việc, số lần khởi động và thời gian giữ tải;

• chuyển động đồng thời hay tuần tự;

• yêu cầu độ chính xác, drift và response;

• trạng thái an toàn khi mất điện, mất áp hoặc đứt ống;

• nhiệt sinh ra và môi trường làm mát;

• loại lưu chất và dải nhiệt độ.

Dữ liệu hiện trường

• khoảng cách, cao độ và chướng ngại của tuyến;

• vùng rung, nhiệt, mài mòn hoặc hóa chất;

• kết cấu cho support và khay;

• nguồn điện, nước làm mát và thông gió;

• lối bảo trì, cẩu lắp và thoát hiểm;

• vị trí có thể đặt điểm xả, drain và sampling;

• hệ thống đang vận hành lân cận;

• quy trình permit-to-work và lockout/tagout.

Ảnh và số đo khảo sát phải gắn với mốc. Một ảnh không có hướng nhìn hoặc thước chuẩn khó dùng để gia công.

Bước 2: chốt sơ đồ và philosophy an toàn

Sơ đồ thủy lực cần thể hiện nguồn, actuator, van điều khiển, van bảo vệ, lọc, đo, làm mát và đường drain. Danh mục tag phải thống nhất giữa sơ đồ, bản vẽ tuyến, tủ điện và nhãn hiện trường.

ISO 4413 đặt phạm vi an toàn cho thiết kế, lắp đặt, vận hành và bảo trì hệ thống thủy lực. Từ yêu cầu của máy, nhóm thiết kế phải đánh giá:

• giới hạn áp của từng nhánh;

• cách bảo vệ quá áp và pressure intensification;

• năng lượng tích trữ trong accumulator và tải treo;

• chuyển động ngoài ý muốn khi mất nguồn;

• điểm cô lập, xả và xác minh hết áp;

• rủi ro phun tia dầu, cháy và bề mặt nóng;

• trạng thái van khi khởi động và dừng khẩn;

• khả năng bảo trì mà không tạo nguy cơ mới.

Van khóa không tự thay thế lockout/tagout. Gauge chỉ về zero ở một điểm cũng không chứng minh mọi khoang đã hết áp.

Bước 3: tính và chọn component theo điều kiện biên

Mỗi component cần được chọn từ điều kiện thiết kế chứ không chỉ từ áp suất danh nghĩa. Bảng quyết định tối thiểu:

Áp suất làm việc của cụm bị giới hạn bởi thành phần có rating thấp nhất. Nhiệt độ, fluid compatibility, xung và kết nối phải được xem cùng nhau.

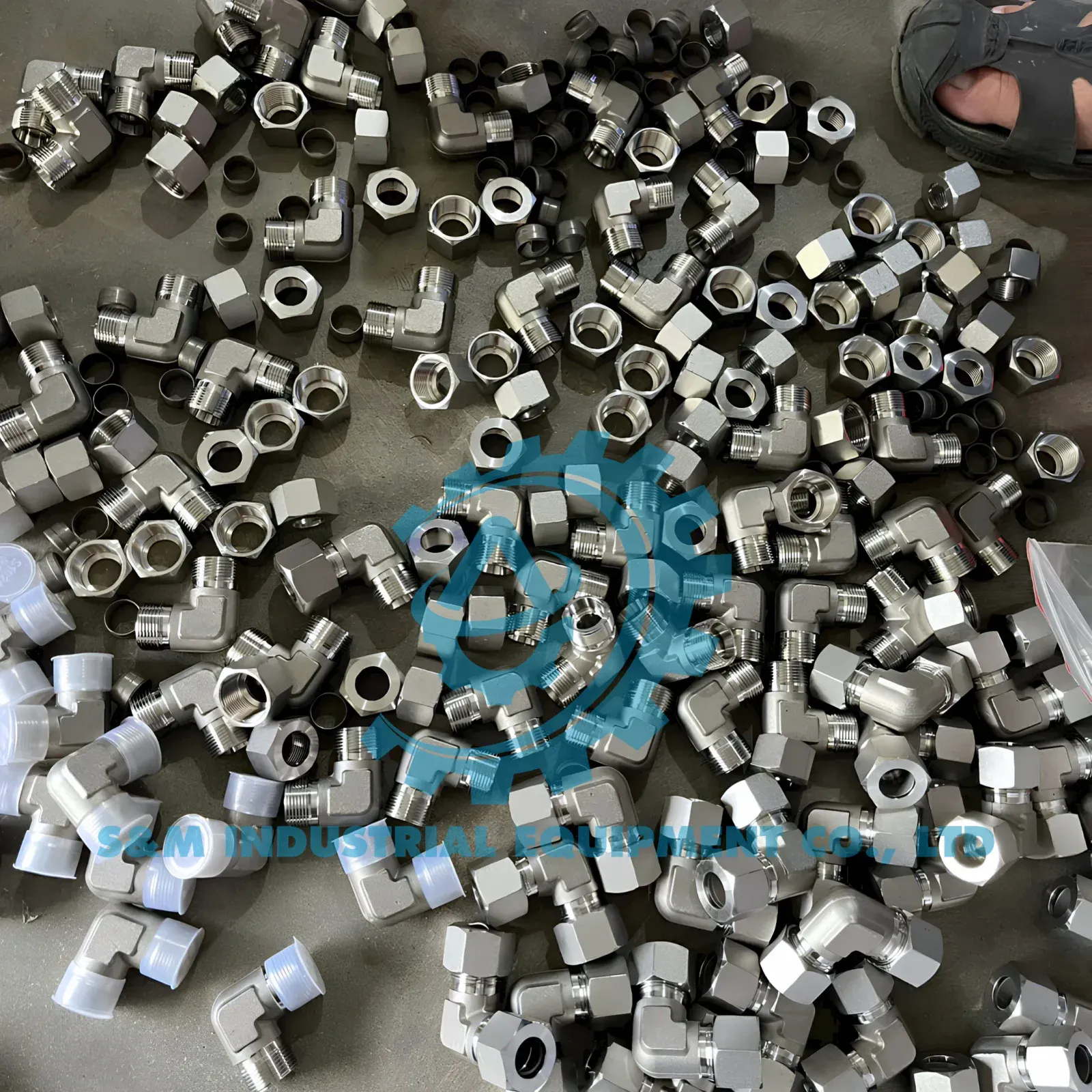

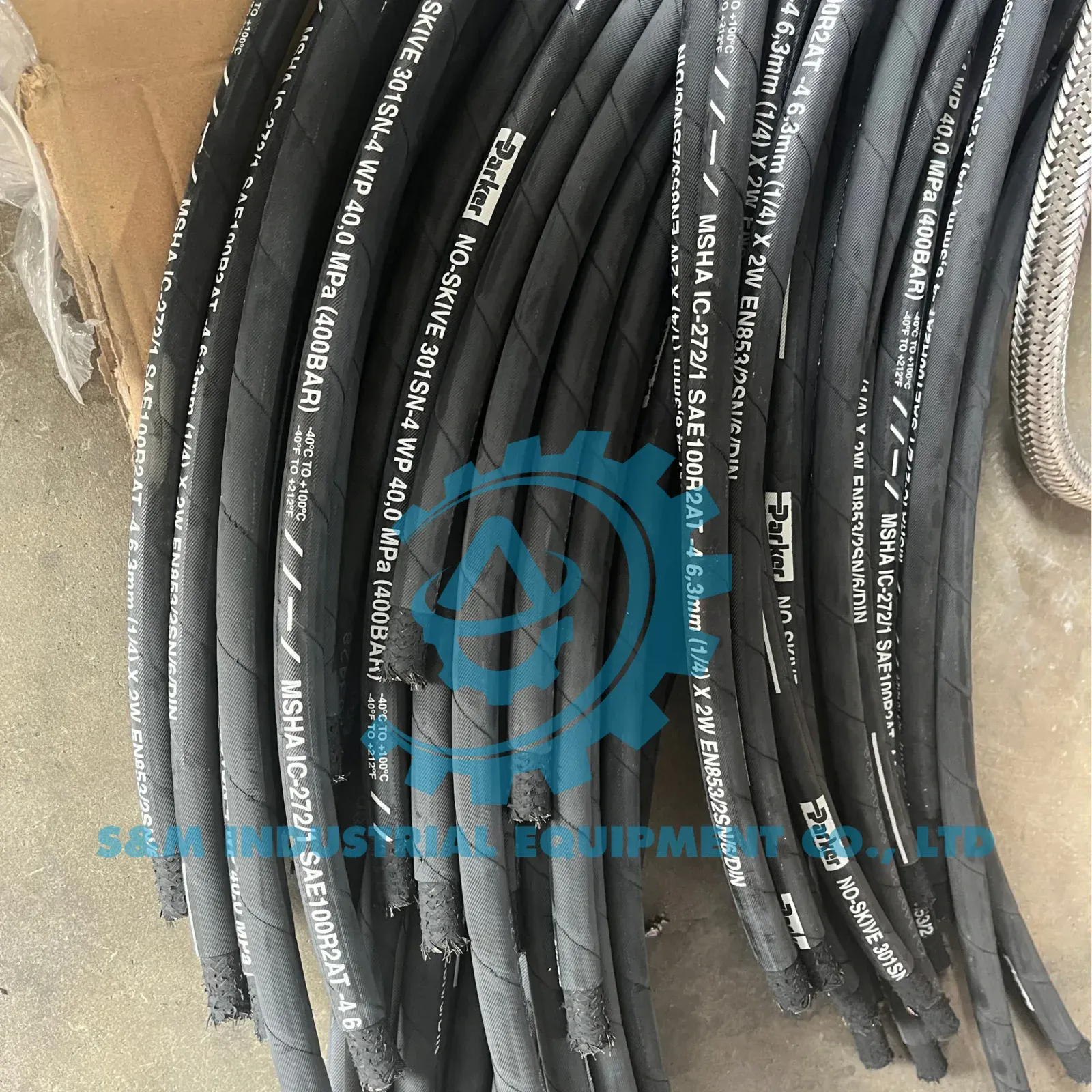

Bài ống thủy lực 2 lớp và 4 lớp trình bày cách chọn hose theo model thay vì số lớp. Với tuyến ống cứng và fitting, DIN 2353 là gì cung cấp nền tảng nhận diện cone 24° và dữ liệu cần đối chiếu.

Bước 4: thiết kế routing và support

Routing tốt giảm số mối nối, tránh điểm giữ khí/dầu không mong muốn và cho phép bảo trì. Cần bố trí:

• khoảng tháo element lọc, van và actuator;

• đoạn thẳng, bán kính uốn và hướng fitting theo catalog;

• support độc lập, không để cổng thiết bị chịu tải tuyến;

• bù giãn nở và rung;

• bảo vệ tại vùng va quệt, nhiệt và mép sắc;

• tách tuyến khỏi nguồn điện/nhiệt khi yêu cầu;

• điểm cao để vent và điểm thấp để drain nếu thiết kế cần;

• test point ở vị trí an toàn, có thể tiếp cận;

• nhãn tuyến và hướng dòng.

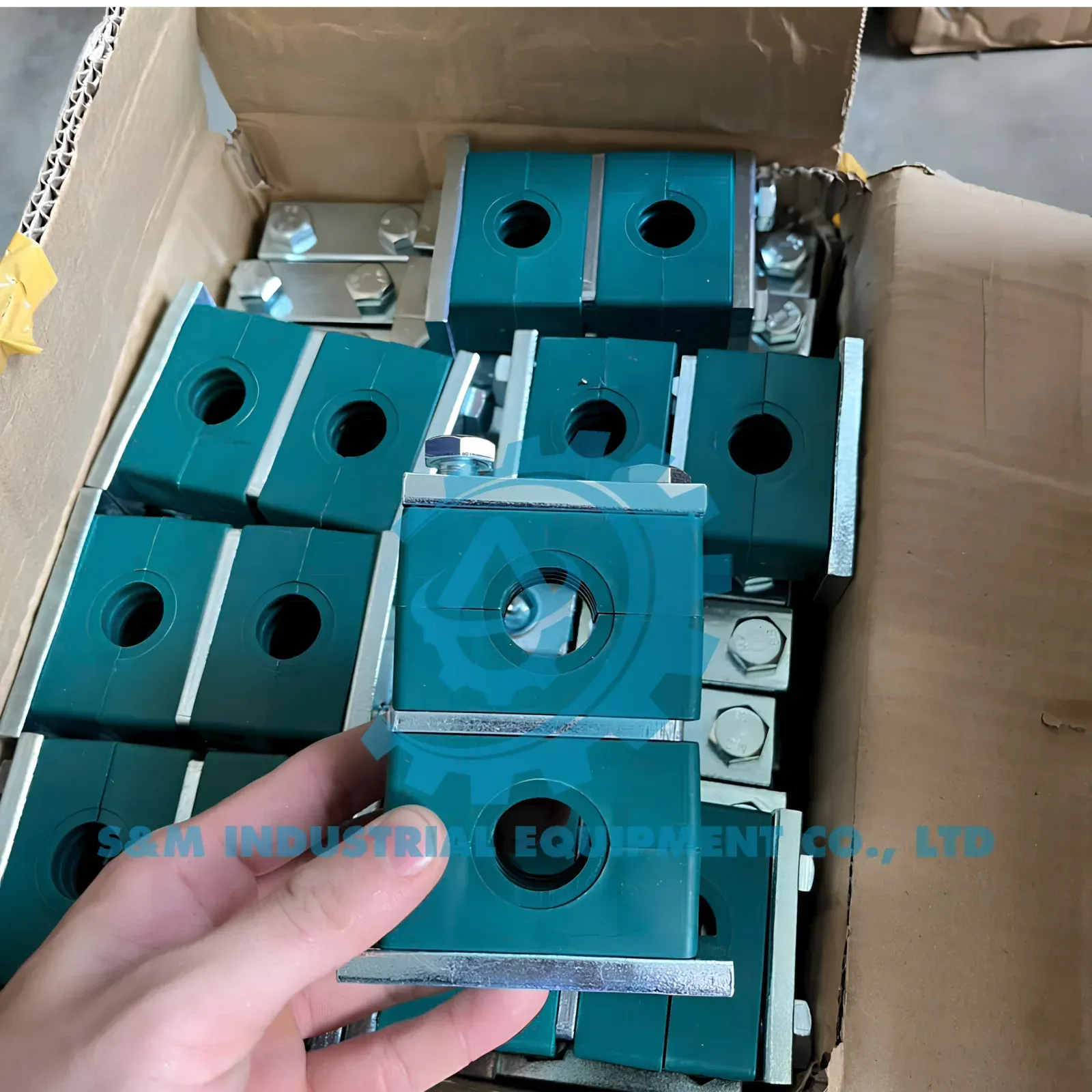

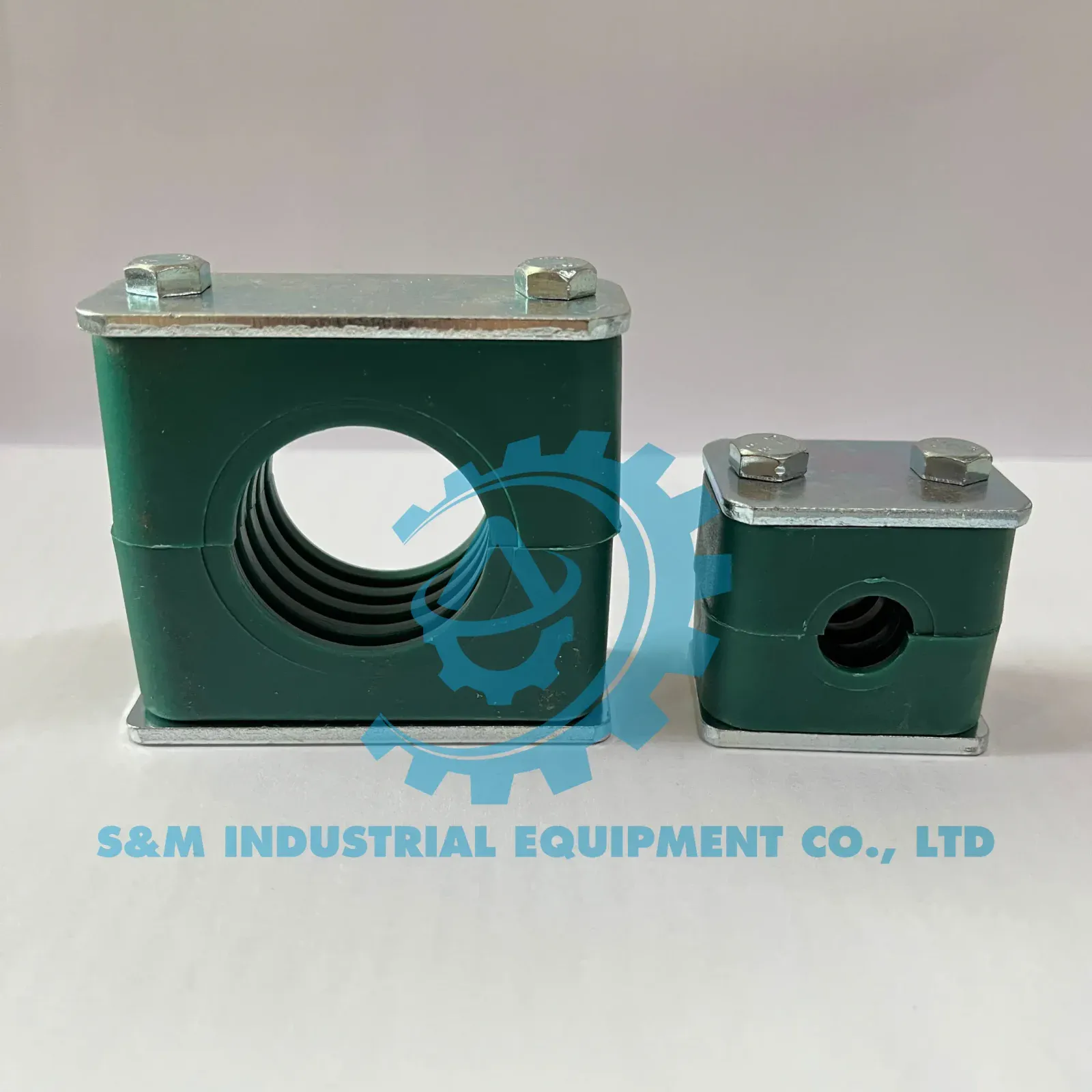

Kẹp ống phải chọn theo OD, series và tải. Xem kẹp ống DIN 3015 và cách lắp kẹp ống thủy lực để phân biệt đế hàn, ray, kẹp đôi và cấu hình tầng.

Không đặt support chỉ theo khoảng cách ước lượng. Khoảng kẹp phải dựa trên vật liệu, OD, độ dày, rung, khối lượng fluid và hướng dẫn của hệ support.

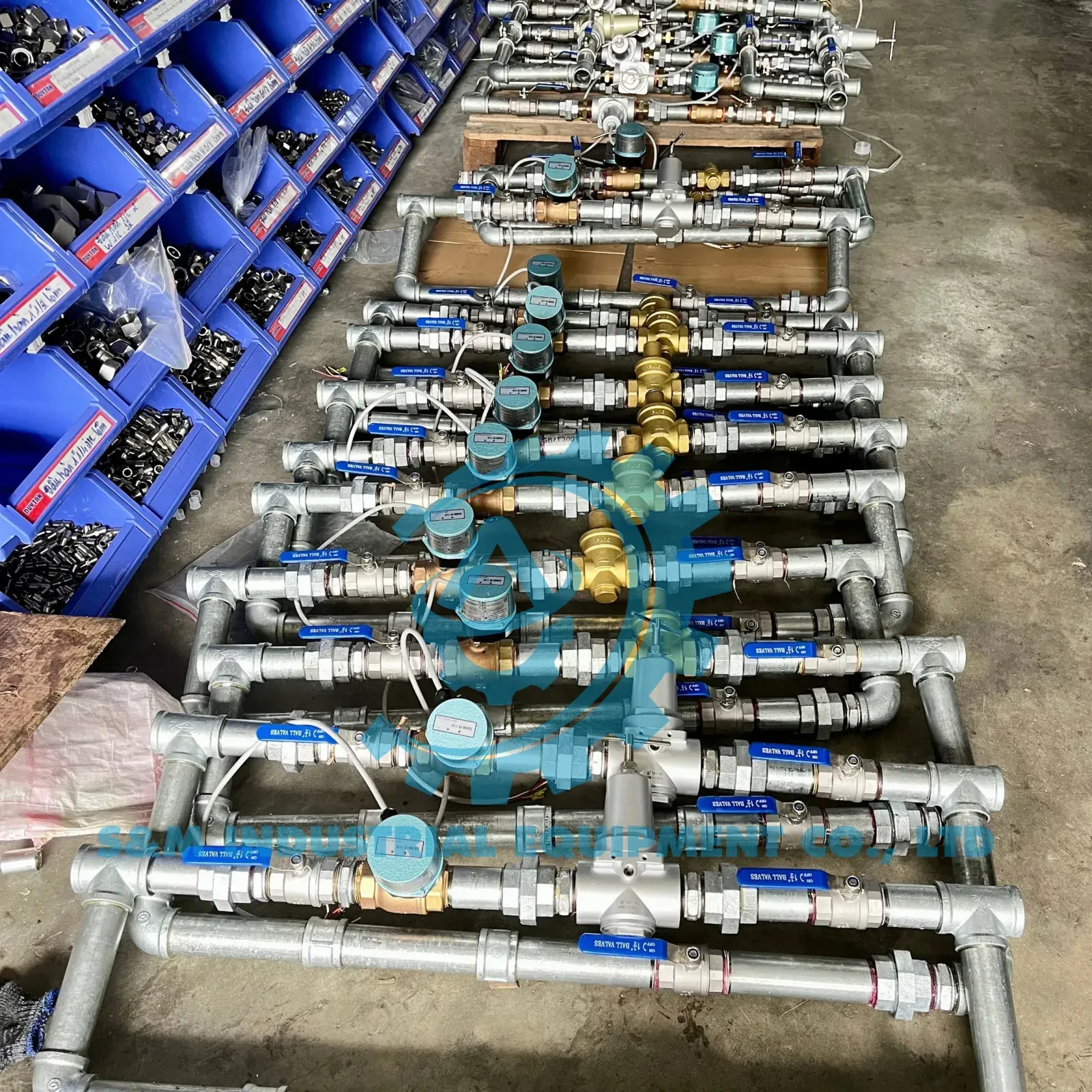

Bước 5: quản lý vật tư và độ sạch trước lắp

Vật tư cần được kiểm tra khi nhận:

1. đối chiếu part number, size, material và quantity;

2. kiểm tra chứng từ theo yêu cầu hợp đồng;

3. giữ nắp bịt đến thời điểm lắp;

4. tách vật tư sạch khỏi khu vực cắt/mài;

5. bảo quản hose không gập, xoắn hoặc phơi điều kiện ngoài giới hạn;

6. kiểm soát dụng cụ dùng cho stainless nếu dự án yêu cầu;

7. ghi nhận hư hỏng, rỉ, bẩn hoặc seal biến dạng;

8. duy trì truy xuất từ vật tư đến tuyến lắp.

Không dùng khí nén bẩn để thổi trực tiếp vào component sạch. Không để đầu ống mở qua đêm. Dirt đi vào lúc lắp có thể làm hỏng van chính xác khi commissioning.

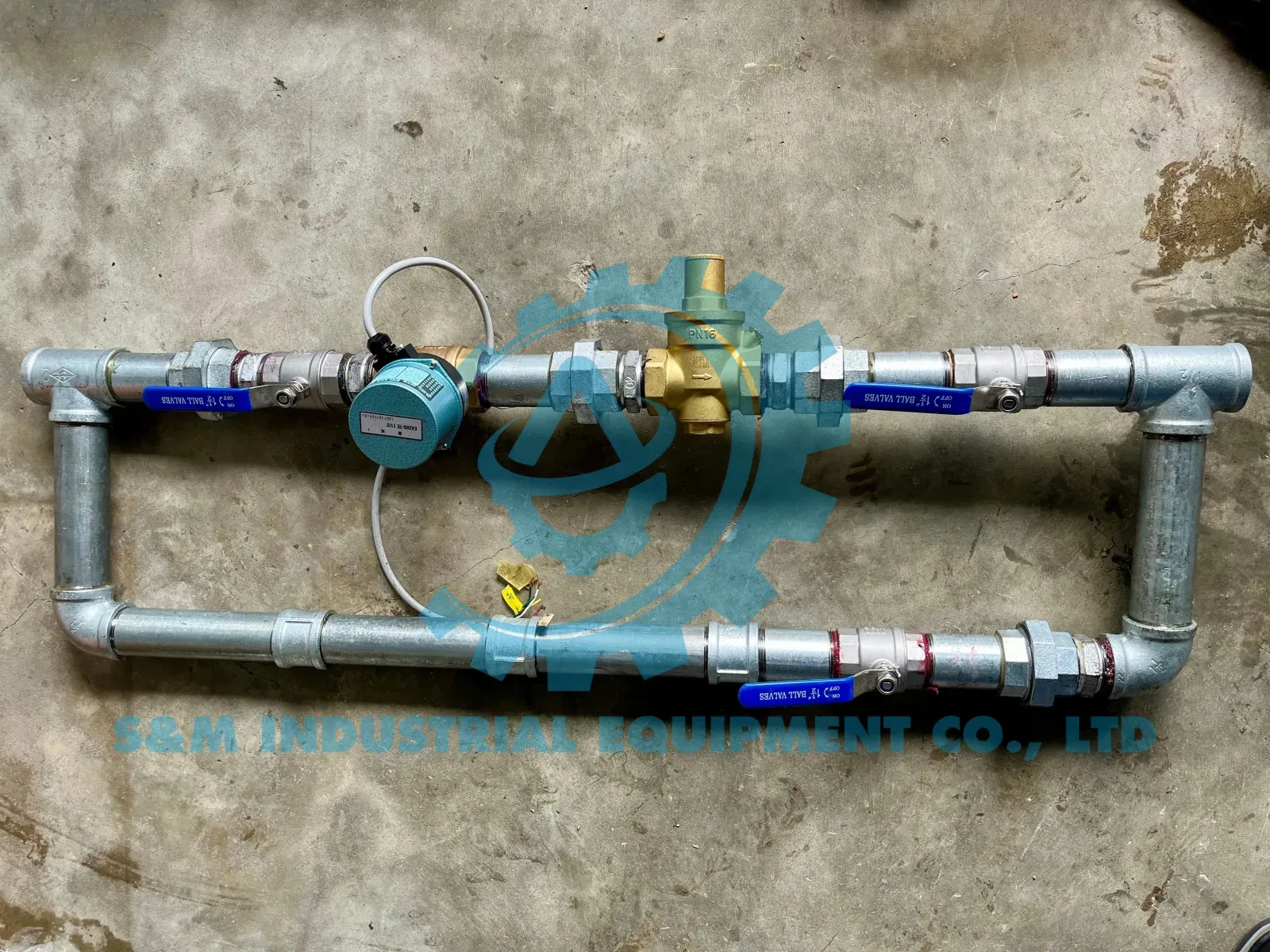

Bước 6: gia công ống cứng và cụm hose

Ống cứng phải được cắt vuông, làm sạch ba via, uốn bằng dụng cụ phù hợp và kiểm tra hình học. Không dùng lực ở fitting để kéo tuyến sai vị trí về đúng.

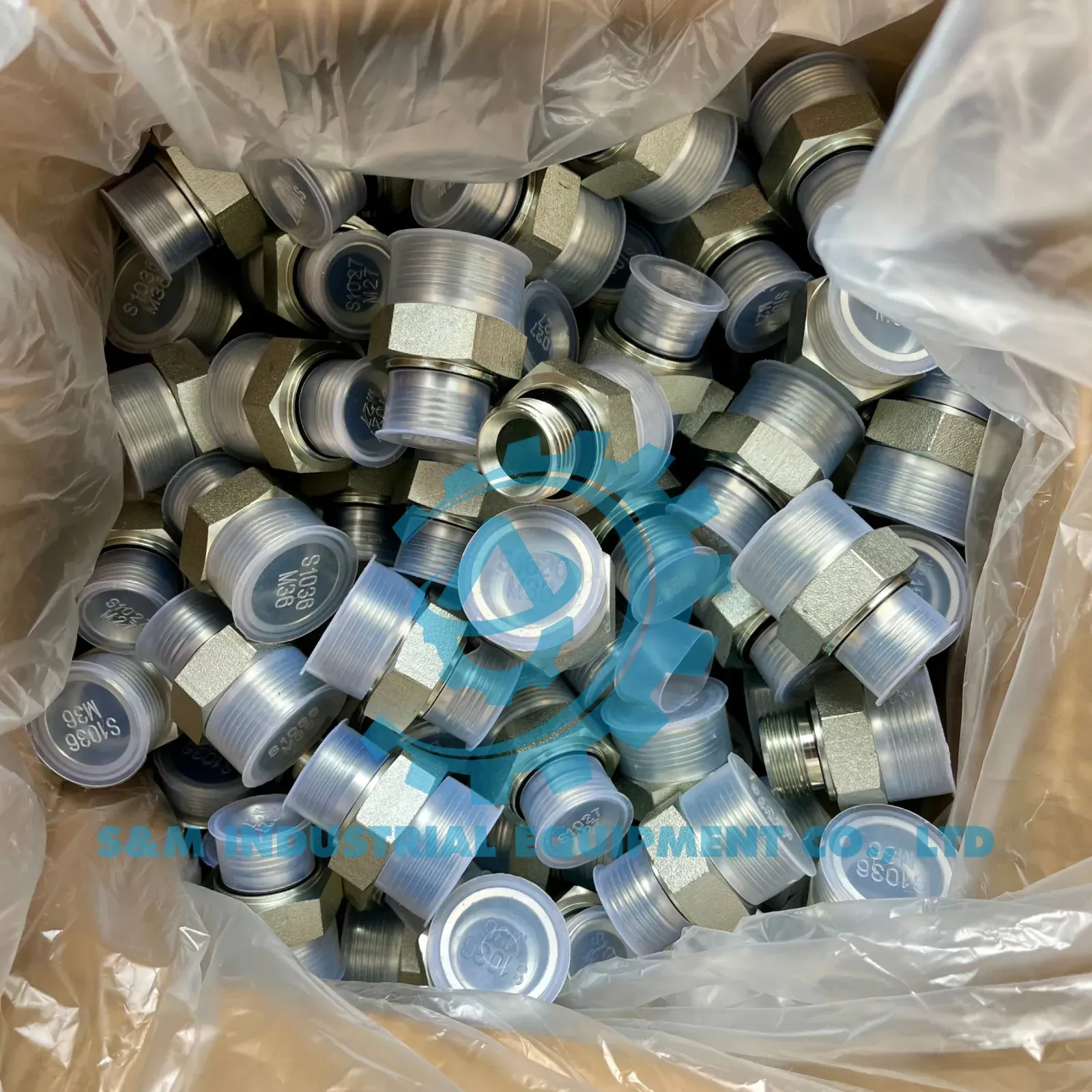

Với fitting DIN 2353, vòng cắt và đai ốc phải đúng series/cỡ; thao tác pre-assembly, siết và kiểm tra vết cắn theo hướng dẫn của hãng. Xem cách lắp hạt bắp DIN 2353.

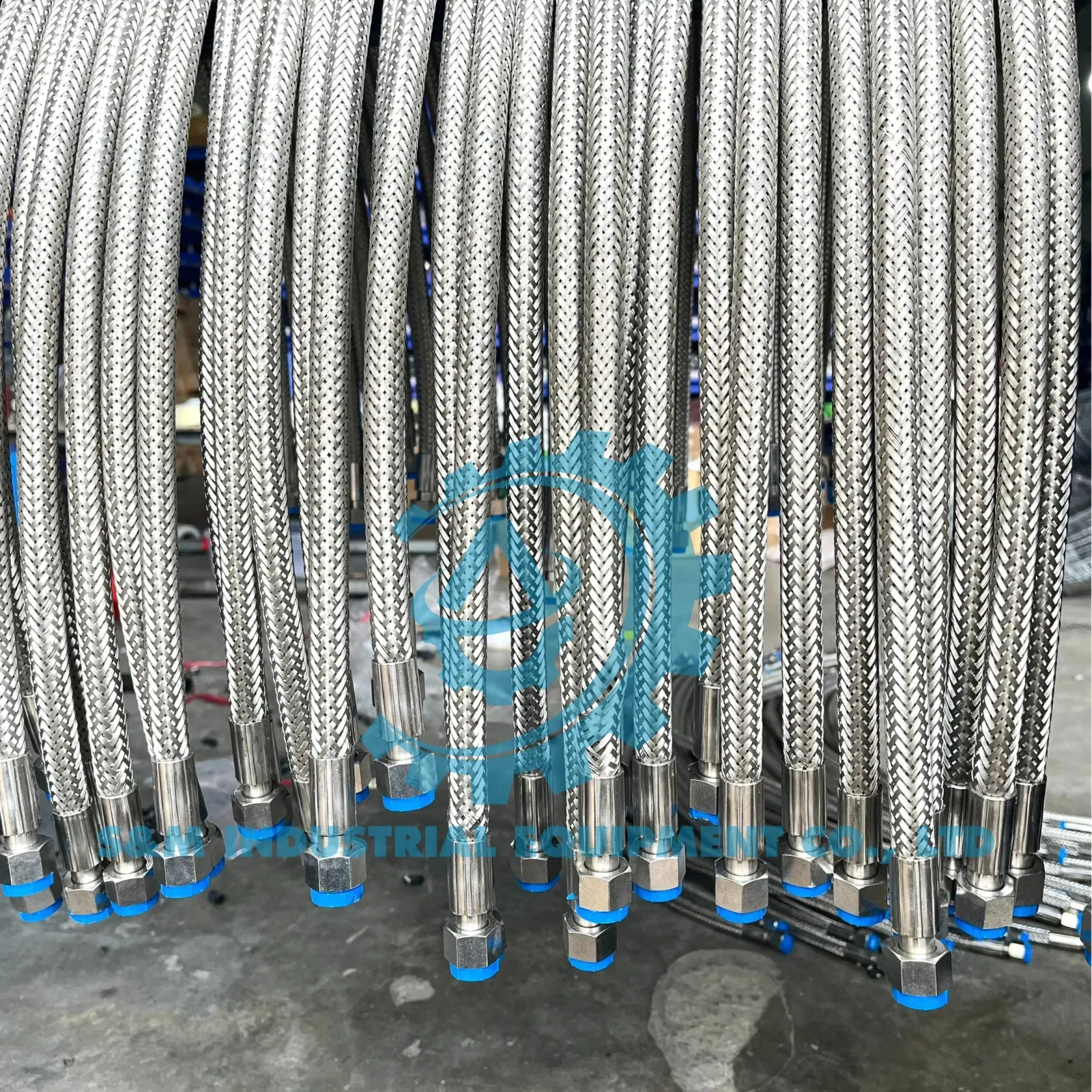

Cụm hose cần chốt:

• mã hose và fitting tương thích;

• chiều dài theo điểm đo thống nhất;

• góc clocking của hai đầu góc;

• profile bấm và tiêu chí đường kính sau bấm;

• bend radius và đoạn thẳng gần ferrule;

• sleeve/guard theo rủi ro;

• nhãn và truy xuất.

Mẫu dữ liệu trong bài đặt bấm ống thủy lực theo yêu cầu giúp giảm sai chiều dài và sai đầu nối.

Bước 7: lắp đặt có kiểm soát

Trước lắp, xác nhận permit, isolation và bản vẽ revision hiện hành. Những thay đổi routing cần được redline và phê duyệt trước khi chế tạo lại.

Checklist tại hiện trường:

• tag component khớp sơ đồ;

• hướng dòng và cổng đúng;

• seal sạch, đúng vật liệu và không tái sử dụng nếu cấm;

• mô-men/turn-from-finger-tight theo đúng hướng dẫn;

• hose không xoắn, không chạm cạnh sắc;

• support đã hoàn thiện trước khi tháo gá tạm;

• cổng chưa dùng có plug/cap đúng rating;

• accumulator có nhãn và phần bảo vệ cần thiết;

• van relief không bị chỉnh ngoài thẩm quyền;

• dây điện/sensor được bảo vệ và định tuyến riêng theo yêu cầu.

Không hàn trên tuyến đã chứa fluid hoặc còn kết nối với component nhạy cảm nếu chưa có quy trình được phê duyệt.

Bước 8: flushing và xác nhận độ sạch

Flushing nhằm loại bỏ chất bẩn từ gia công và lắp đặt trước khi chúng đi vào component nhạy cảm. Parker khuyến nghị có kế hoạch startup do người đủ năng lực thực hiện, dùng flushing plate hoặc bypass theo thiết kế để tránh đưa bẩn vào servo/proportional valve và actuator nhạy cảm.

Một kế hoạch flushing phải nêu:

• ranh giới circuit;

• fluid tương thích;

• component cần bypass hoặc cô lập;

• filter và indicator;

• lưu lượng, nhiệt độ và trình tự;

• vị trí lấy mẫu;

• cleanliness target và phương pháp đo;

• điều kiện kết thúc;

• xử lý fluid và thay element;

• cách reconnect mà không tái nhiễm bẩn.

Không sao chép một mã ISO cleanliness hoặc thời gian flushing từ dự án khác. Mục tiêu phải xuất phát từ component nhạy nhất và yêu cầu hệ thống.

Bước 9: thử kín và thử áp theo kế hoạch được duyệt

ISO 4413 không cung cấp trên trang abstract một hệ số thử áp duy nhất cho mọi hệ thống. Pressure test cần kế hoạch xác định test boundary, môi chất, áp, thời gian, thiết bị đo, component bị cô lập và tiêu chí chấp nhận.

Trước thử:

• xác nhận mọi component trong boundary đủ rating;

• hiệu chuẩn dụng cụ theo yêu cầu;

• rào vùng nguy hiểm và chỉ định người điều khiển;

• xả khí theo quy trình;

• tăng áp từng bước;

• quan sát từ vị trí an toàn;

• không siết fitting đang có áp;

• không dùng tay hoặc da tìm tia rò;

• xả áp có kiểm soát trước sửa lỗi.

Ghi pressure, duration, temperature, instrument ID, leak location và corrective action. Thử lại chỉ sau khi đánh giá nguyên nhân.

Bước 10: chạy thử chức năng

Commissioning bắt đầu ở trạng thái năng lượng thấp nhất mà quy trình cho phép. Kiểm tra:

1. chiều quay motor/bơm theo phương pháp an toàn;

2. mức fluid, suction và priming theo manual;

3. cài đặt relief ban đầu được ủy quyền;

4. tín hiệu sensor, interlock và emergency stop;

5. chuyển động từng cơ cấu không tải;

6. áp, flow, temperature, noise và vibration;

7. trình tự tự động ở tốc độ giảm;

8. chức năng khi mất nguồn hoặc lỗi cảm biến;

9. tải tăng theo step và tiêu chí dừng;

10. rò rỉ, drift và nhiệt ở chu kỳ ổn định.

Nếu có tiếng ồn, nhiệt tăng hoặc chuyển động bất thường, dừng và chẩn đoán; không tăng relief để “ép máy chạy”.

Bước 11: nghiệm thu và bàn giao

Hồ sơ nên gồm:

• P&ID/schematic và bản vẽ hoàn công;

• danh mục component và part number;

• datasheet, manual và chứng chỉ yêu cầu;

• biên bản flushing/cleanliness;

• biên bản pressure/leak test;

• thông số cài đặt được phê duyệt;

• kết quả functional test;

• danh sách punch item và trạng thái đóng;

• lịch bảo trì, spare và filter element;

• hướng dẫn cô lập/xả năng lượng;

• đào tạo người vận hành và bảo trì.

Một hệ thống chạy được trong ngày nghiệm thu nhưng thiếu hồ sơ sẽ khó bảo trì an toàn sau vài tháng.

Dữ liệu cần gửi để khảo sát

• chức năng máy, tải, tốc độ, hành trình và chu kỳ;

• sơ đồ hiện có và danh sách vấn đề;

• áp/lưu lượng đo được cùng vị trí đo;

• fluid, nhiệt độ và môi trường;

• ảnh tổng thể, mốc kích thước và không gian bảo trì;

• danh sách component cần giữ lại;

• thời gian dừng máy và permit;

• tiêu chuẩn, cleanliness, test và hồ sơ yêu cầu;

• điểm đấu điện/điều khiển;

• phạm vi cung cấp và tiêu chí nghiệm thu.

Gửi hồ sơ qua trang liên hệ để trao đổi phạm vi khảo sát. Hiện website chưa có landing page dịch vụ thi công thủy lực được xác nhận; bài nên được giữ ở draft cho đến khi landing page routable và quy trình nội bộ được kỹ sư SMIE phê duyệt.

Nguồn kỹ thuật tham khảo

• ISO — ISO 4413:2010, Hydraulic fluid power safety requirements

• Parker — Starting Up Hydraulic Systems, Catalog MSG14-3200

• Parker — Fluid Connector Safety Guide

• STAUFF — Tube and Pipe Clamps

Ghi chú biên tập: Sơ đồ, component, cleanliness target, test pressure, cài đặt và tiêu chí nghiệm thu phải do người có thẩm quyền phê duyệt cho từng dự án. Bài viết không thay thế hồ sơ thiết kế, tiêu chuẩn đầy đủ hoặc quy trình an toàn của máy.
